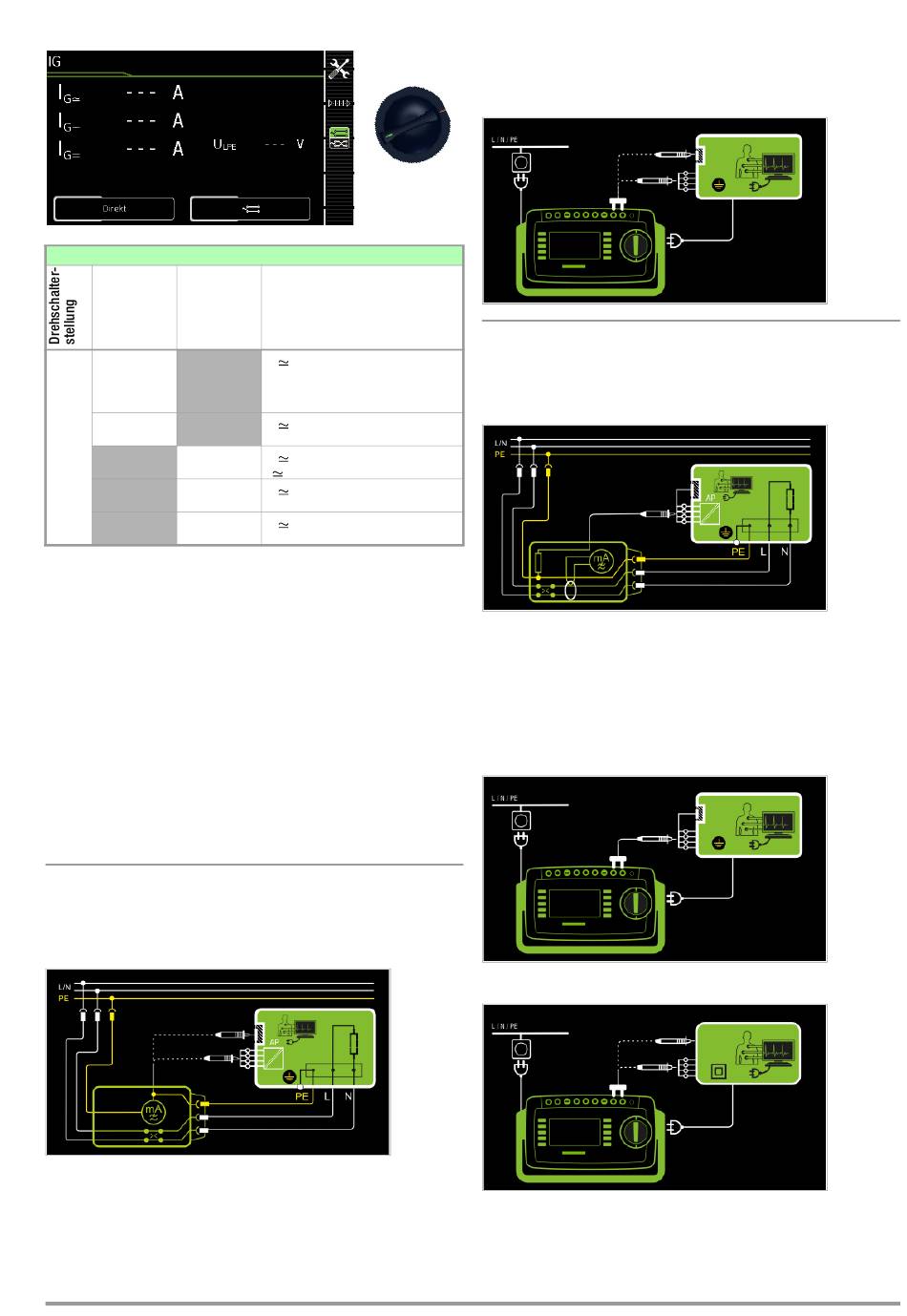

15.8.3 Geräteableitstrom – IE
Einzelmessungen Schalterstellungen grüne Drehschalterebene
Messart Messart
mit Netz ohne Netz
an Prüfdose an Prüfdose
Direkt
Differentiell
I
E
Alternativ
AT3-Adapter
2)
Zange
1)
Adapter AT3-IIIE, AT3-IIS oder AT3-II S32:
Spannungsmesseingänge für Ableitstrommessung mit Differenzverfahren
nur bei Prüfgerät mit Merkmal I01 (z.B. SECUTEST ST PRO).
2)
Spannungsmesseingänge für Ableitstrommessung mit Differenzverfahren
und Einsatz eines Zangenstromsensors nur bei Prüfgerät mit Merkmal I01
(z.B. SECUTEST ST PRO).
Anwendung
Die Messung des Geräteableitstroms ist vorgeschrieben bei medi-
zinischen elektrischen Geräten nach IEC 62353 / EN 62353 / VDE
0751-1.
Beim Geräteableitstrom als Summe aller Ableitströme müssen alle
Sondenabtastpunkte gleichzeitig erfasst bzw. kontaktiert werden.
Definition
Der Geräteableitstrom ist die Summe aller Ableitströme von
Gehäuse, berührbaren leitfähigen Teilen und Anwendungsteilen
zum PE (Potenzial Erde).
Direktes Messverfahren
– Messart Direkt
– Netzstecker Prüfling an Prüfdose
– Prüfsonde P1 an Anschlüsse P1
Prinzipschaltbild
Der Prüfling (SK1) wird mit Netzspannung betrieben.
Der Schutzleiterstrom wird zwischen dem Schutzleiter des Netzes
(Netzversorgung des Prüfgeräts) und dem Schutzleiteranschluss
am Prüfling über das Netzanschlusskabel des Prüflings gemes-
sen. Die Messungen müssen über beide Anschlusspolaritäten
des Netzsteckers durchgeführt werden. Die Umschaltung erfolgt
über den Softkey Polung.
Mit der Prüfsonde P1 müssen die berührbaren leitfähigen Teile,
Gossen Metrawatt GmbH
I
E
Messfunktionen
I Geräteableitstrom effektiv
G
I Wechselstromanteil
G~
I Gleichstromanteil
G=
U Prüfspannung
LN
I Geräteableitstrom effektiv
G
U Prüfspannung
LN
I Geräteableitstrom effektiv
G
U Prüfspannung
I Geräteableitstrom effektiv
G
1)
U Prüfspannung
LN
I Geräteableitstrom effektiv
G
U Prüfspannung
LN
die mit dem Gehäuse verbunden sind und solche die nicht mit
dem Gehäuse verbunden sind, kontaktiert werden.
Sind Anschlüsse für Anwendungsteile vorhanden, müssen diese
kurzgeschlossen und ebenfalls mit der Prüfsonde P1 kontaktiert
werden.
Anschlussschaltbild
Differenzstrommessverfahren
– Messart Differentiell
– Netzstecker Prüfling an Prüfdose
– Prüfsonde P1 an Anschlüsse P1
Prinzipschaltbild Schutzklasse I
Der Prüfling (SK1) wird mit Netzspannung betrieben.
Gemessen wird der Differenzstrom der über die beiden Netzleiter
fließt (Prinzip Zangenstrommessung). Die Messungen müssen
über beide Anschlusspolaritäten des Netzsteckers durchgeführt
werden. Die Umschaltung erfolgt über den Softkey Polung.
Mit der Prüfsonde P1 müssen kurzgeschlossene Anschlüsse für
Anwendungsteile oder berührbare leitfähige Teile, die nicht mit
dem Gehäuse verbunden sind, kontaktiert werden.
Anschlussschaltbild Schutzklasse I
Anschlussschaltbild Schutzklasse II
