10.2 Prüfablauf auswählen und Konfigurieren

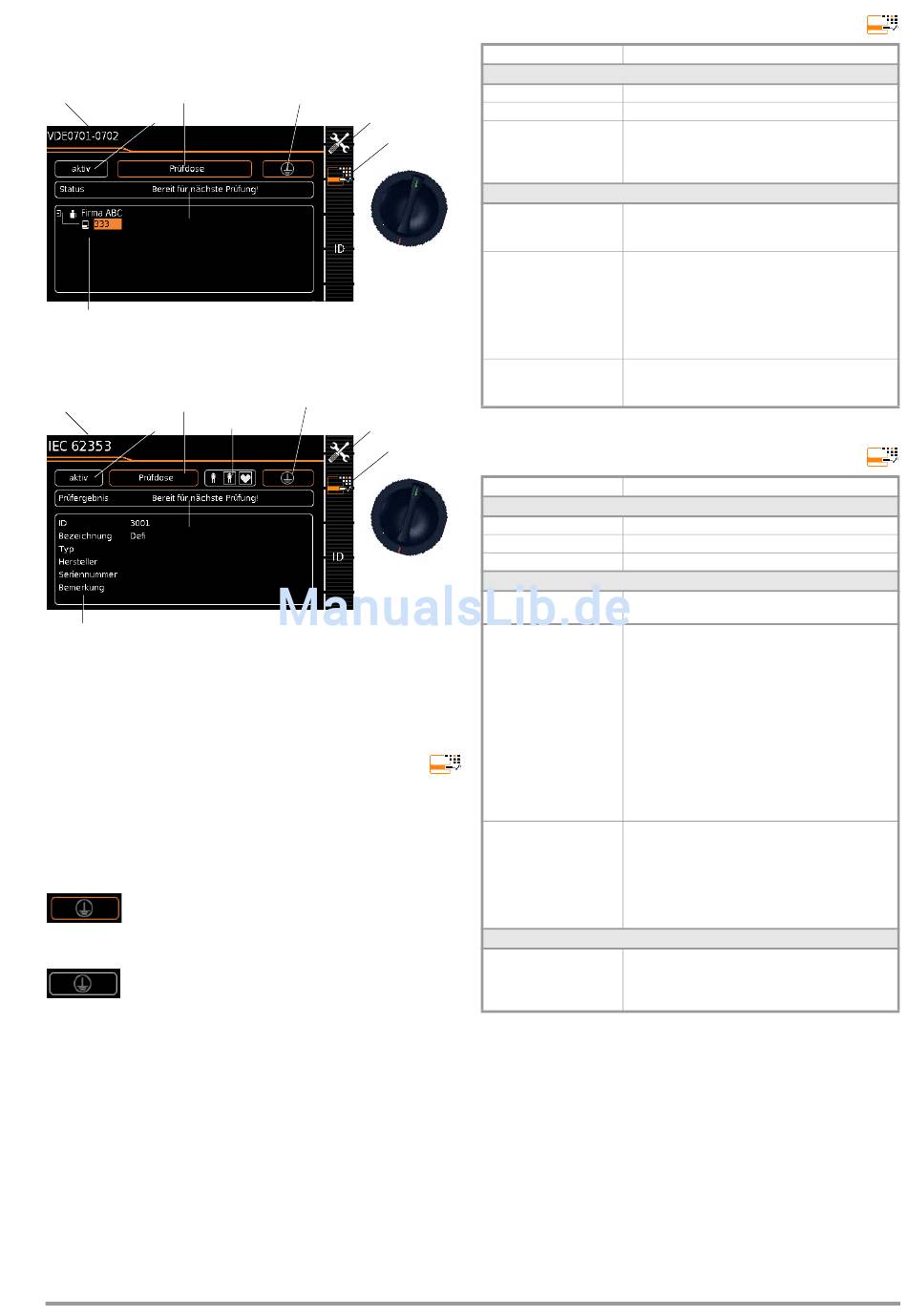

Beispiel Prüfablauf-Startseite – Baumansicht
Norm Anschlussart
Messart
Statuszeile
Baumansicht*
Beispiel Prüfablauf-Startseite – Detailansicht und AWT
Anschlussart
Norm
Anwendungsteile
Messart
Statuszeile
Detailansicht*
* Drehschalterstellung SETUP:
Menü Setup 1/3 > Autom. Messungen > 2/2 > Stil Startbildschirm:
Baum- oder Detailansicht
Klassifizierungsparameter – automatische Erkennung
Sofern die Einstellungen bestimmter Klassifzierungsparameter
vom Prüfgerät automatisch erkannt werden, signalisiert dies jeweils
ein orangefarbener Rahmen (ab Firmware V1.3.0; hier: Anschlussart
Prüfdose und Schutzklasse I). Die Beschreibung dieser Parameter fin-
den Sie in Abhängigkeit von der Schalterstellung in den folgenden
Tabellen.
Automatische Erkennung für Schutzklasse aktiv
Beim Anstecken oder Abziehen eines Prüflings wird
die Schutzklasse ggf. ohne Rückfrage geändert.
Automatische Erkennung für Schutzklasse inaktiv
Das Prüfgerät belässt beim Anstecken oder Abzie-
hen eines Prüflings die gewählte Einstellung für die
Schutzklasse.
GMC-I Messtechnik GmbH
Schutzklasse
Sequenzparameter
Kl.-Parameter
A1
Schutzklasse
Sequenzparameter
Kl.-Parameter
A1
Klassifizierungsparameter – VDE 0701-0702
Schalterstellung A1, A2, A3 (EDV), A8 (VLTG)
Parameter Einstellmöglichkeiten / Bedeutung
1/2
Norm VDE 0701-0702
Schutzklasse * Wahl der SK1, SK2, SK3 oder Kombinationen
Anschlussart * A1: Prüfdose/Festanschl./Adapter: AT16/32-DI/EL1/VL2E
A2: Prüfdose/Festanschl./Adapter: AT16/32-DI/EL1/VL2E
A3: Prüfdose/Festanschl./Adapter: AT16/32
A8: Prüfdose/Festanschl./Adapter: EL1/VL2E/AT3-IIIE
2/2
Messart (MA) A1: passiv
A2: aktiv
A3: EDV (aktiv)
Erkannte Klassifiz. Keine Autoerkennung:
alle Klassifizierungsparameter wie Anschl. und SK müssen
manuell vorgegeben werden
Immer übernehmen:
alle unter dem Parameter „Autoerkenn. von" aktivierten
Klassifizierungsparameter werden automatisch erkannt und
übernommen
Autoerkenn. von beliebige Kombinationen für die automatischen Erkennung von:
– Anschluss
– Schutzklasse (SK)
Klassifizierungsparameter – IEC 62353
Schalterstellung A4 und A5
Parameter Einstellmöglichkeiten / Bedeutung
1/3
Norm IEC 62353
Schutzklasse * Wahl der SK1, SK2 oder SK1+2
Anschlussart * Prüfdose/Festanschl./Adapter: AT16-DI, AT32-DI
2/3
Messart (MA) A4: passiv
A5: aktiv
AWTs Anwendungsteile: Keine, B, BF, CF oder Kombinationen
Typ B (Body): Geräte dieses Typs sind sowohl für äußere
als auch innere Anwendungen am Patienten geeignet,
ausgenommen die unmittelbare Anwendung am Herzen.
Folgende Schutzklassen sind zulässig:
I, II, III oder solche mit interner elektrischer Stromquelle.
Typ BF (Body Float): Geräte vom Typ B, jedoch mit iso-
liertem Anwendungsteil vom Typ F.
Typ CF (Cardiac Float): Geräte dieses Typs sind für die
direkte Anwendung am Herzen geeignet. Das isolierte An-
wendungsteil muss erdfrei sein.
Folgende Schutzklassen sind zulässig:
I, II oder solche mit interner elektrischer Stromquelle.
Erkannte Klassifiz. Keine Autoerkennung:
alle Klassifizierungsparameter wie Anschl. und SK müssen
manuell vorgegeben werden
Immer übernehmen:
alle unter dem Parameter „Autoerkenn. von" aktivierten
Klassifizierungsparameter werden automatisch erkannt und
übernommen
3/3
Autoerkenn. von beliebige Kombinationen für die automatischen Erken-
nung von:
– Anschluss
– Schutzklasse (SK)
