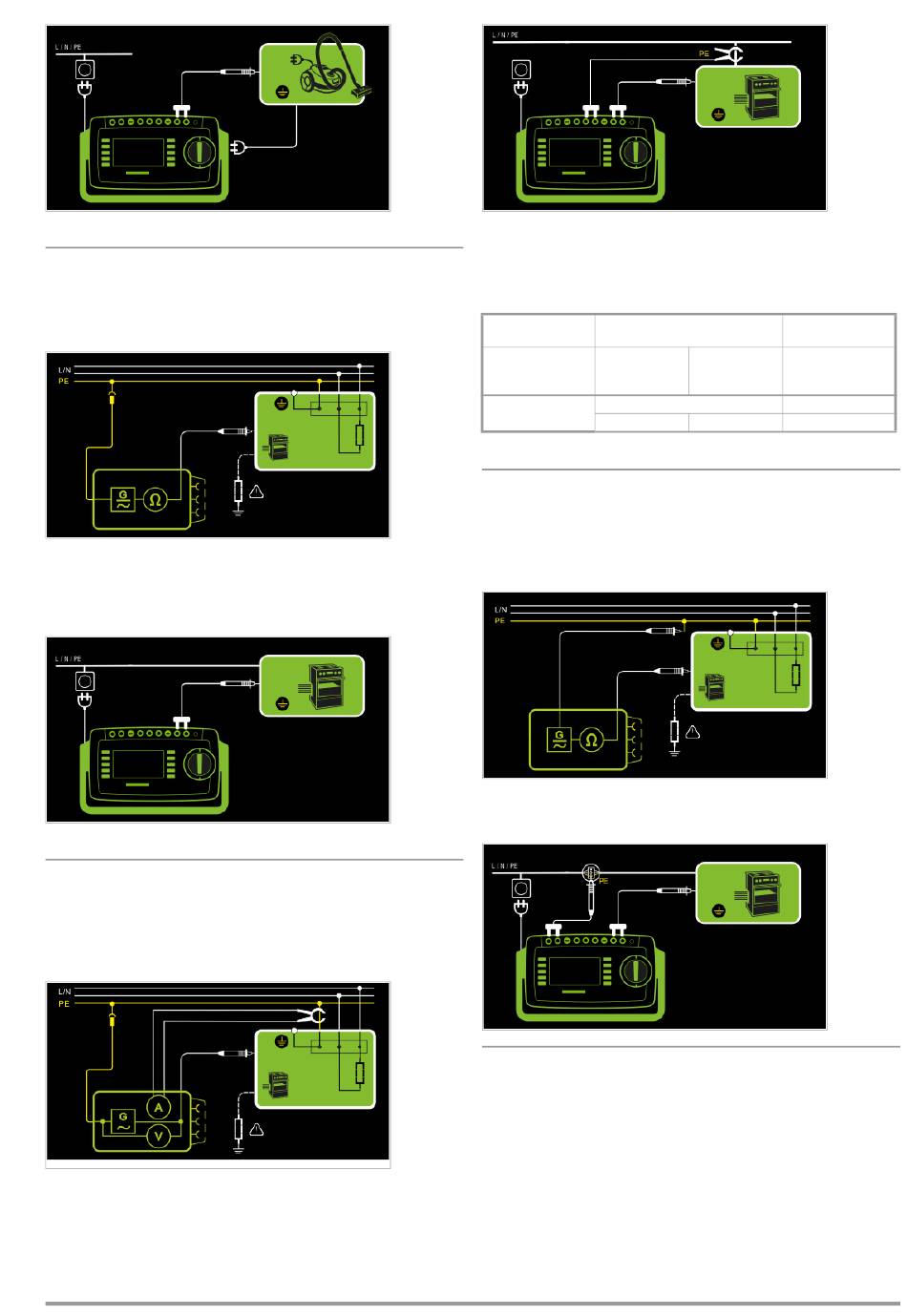

Anschlussschaltbild
Prüflinge der Schutzklasse I
Sonderfall fest installierte Prüflinge
– Messart PE(Netz) - P1
– Prüfsonde P1 an Anschlüsse P1
Prinzipschaltbild
Der Schutzleiterwiderstand wird bei fest installierten Prüflingen zwi-
schen dem Schutzkontakt der Netzversorgung und dem an das
Gehäuse angeschlossenen Schutzkontakt gemessen, indem das
Gehäuse über die Prüfsonde P1 kontaktiert wird.
Anschlussschaltbild
Messung über Zangenstromsensor an fest installierten Prüflingen
(nur Prüfgeräte mit den Mermalen I01 UND G01)
– Messart PE(Netz) - P1 Zange
– Prüfsonde P1 an Anschlüsse P1
– Zange an COM-V (nur mit optionalem Zangenstromsensor)
Prinzipschaltbild
Messung des Prüfstroms durch Umschließen von PE im Netz mit
dem Zangenstromsensor und Abtasten des Gehäuses mit der
Prüfsonde P1 bei fest installiertem Prüfling der Schutzklasse I
Gossen Metrawatt GmbH
Anschlussschaltbild
Messbereich an Zange und Parameter in Geräten mit Merkmal G01
einstellen
Diese Messart ist nur wählbar, falls der Prüfstrom auf 10 A AC
eingestellt ist.
SSECUTEST ST PRO
Parameter
Wandler-
Wandlerübersetzung
übersetzung
(Schalter*)
1 mV : 1 mA
1 mV : 1 mA
* nur bei WZ12C
2-Pol-Messung an fest installierten Prüflingen
(nur Prüfgeräten mit Merkmal H01, z.B. SECUTEST ST PRO)
– Messart P1 - P2
– Prüfsonde P1 an Anschlüsse P1
– Prüfsonde P2 an Anschlüsse P2
Prinzipschaltbild
Statt über den Netzstecker des Prüfgeräts wird der PE des Netz-
anschlusses mit der zweiten Sonde kontaktiert.
Anschlussschaltbild
Gemessen wird jeweils
zwischen jedem berührbaren leitfähigen Teil des Gehäuses und
den Schutzkontakten des Netz-, Gerätesteckers (bei abnehm-
barer Netzanschlussleitung) oder dem Schutzleiteranschluss
bei fest installierten Prüflingen.
als Vierpol-Messung
bei Geräteanschlussleitungen zwischen den Schutzkontakten des
Netzsteckers und den Schutzkontakten des geräteseitigen
Anschlusssteckers
bei Verlängerungsleitungen zwischen den Schutzkontakten des
Netzsteckers und den Schutzkontakten der Kupplung
Zange
SECUTEST ST PRO
Messbereich
Anzeigebereich
mit Zange
WZ12C
1 mA... 15 A
0 mA ... 300 A
47
