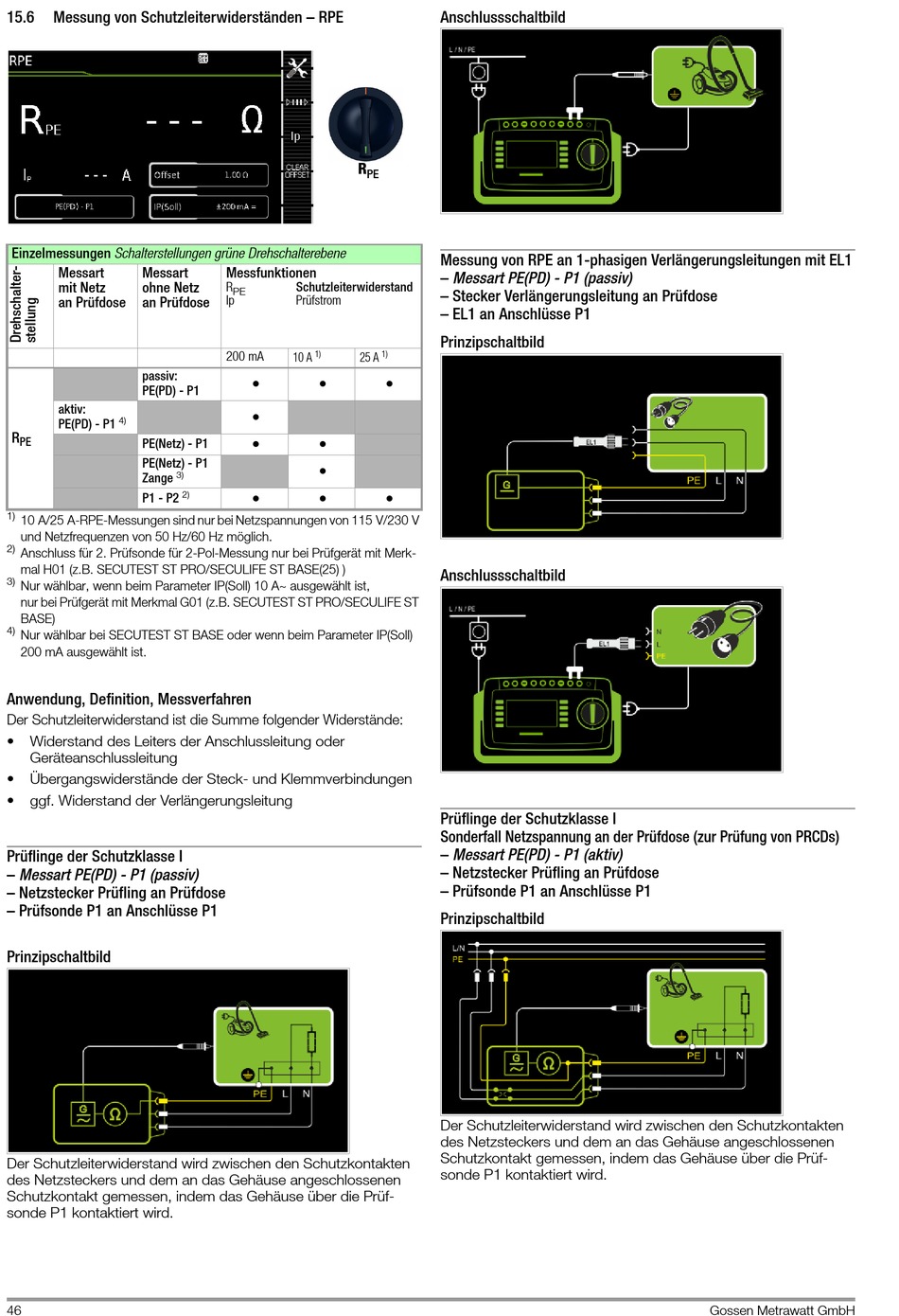

15.6 Messung von Schutzleiterwiderständen – RPE
Einzelmessungen Schalterstellungen grüne Drehschalterebene
Messart Messart
mit Netz ohne Netz
an Prüfdose an Prüfdose
passiv:
PE(PD) - P1
aktiv:
4)
PE(PD) - P1
R
PE
PE(Netz) - P1
PE(Netz) - P1
3)
Zange
P1 - P2
1)
10 A/25 A-RPE-Messungen sind nur bei Netzspannungen von 115 V/230 V
und Netzfrequenzen von 50 Hz/60 Hz möglich.
2)
Anschluss für 2. Prüfsonde für 2-Pol-Messung nur bei Prüfgerät mit Merk-
mal H01 (z.B. SECUTEST ST PRO/SECULIFE ST BASE(25) )
3)
Nur wählbar, wenn beim Parameter IP(Soll) 10 A~ ausgewählt ist,
nur bei Prüfgerät mit Merkmal G01 (z.B. SECUTEST ST PRO/SECULIFE ST
BASE)
4)
Nur wählbar bei SECUTEST ST BASE oder wenn beim Parameter IP(Soll)
200 mA ausgewählt ist.
Anwendung, Definition, Messverfahren
Der Schutzleiterwiderstand ist die Summe folgender Widerstände:
• Widerstand des Leiters der Anschlussleitung oder
Geräteanschlussleitung
• Übergangswiderstände der Steck- und Klemmverbindungen
• ggf. Widerstand der Verlängerungsleitung
Prüflinge der Schutzklasse I
– Messart PE(PD) - P1 (passiv)
– Netzstecker Prüfling an Prüfdose
– Prüfsonde P1 an Anschlüsse P1
Prinzipschaltbild
Der Schutzleiterwiderstand wird zwischen den Schutzkontakten
des Netzsteckers und dem an das Gehäuse angeschlossenen
Schutzkontakt gemessen, indem das Gehäuse über die Prüf-
sonde P1 kontaktiert wird.
46
Messfunktionen
R Schutzleiterwiderstand
PE
Ip Prüfstrom
1)
200 mA
10 A
 

 

 
2)
Anschlussschaltbild
R
PE
Messung von RPE an 1-phasigen Verlängerungsleitungen mit EL1
– Messart PE(PD) - P1 (passiv)
– Stecker Verlängerungsleitung an Prüfdose
– EL1 an Anschlüsse P1
Prinzipschaltbild
1)
25 A


Anschlussschaltbild
Prüflinge der Schutzklasse I
Sonderfall Netzspannung an der Prüfdose (zur Prüfung von PRCDs)
– Messart PE(PD) - P1 (aktiv)
– Netzstecker Prüfling an Prüfdose
– Prüfsonde P1 an Anschlüsse P1
Prinzipschaltbild
Der Schutzleiterwiderstand wird zwischen den Schutzkontakten
des Netzsteckers und dem an das Gehäuse angeschlossenen
Schutzkontakt gemessen, indem das Gehäuse über die Prüf-
sonde P1 kontaktiert wird.
