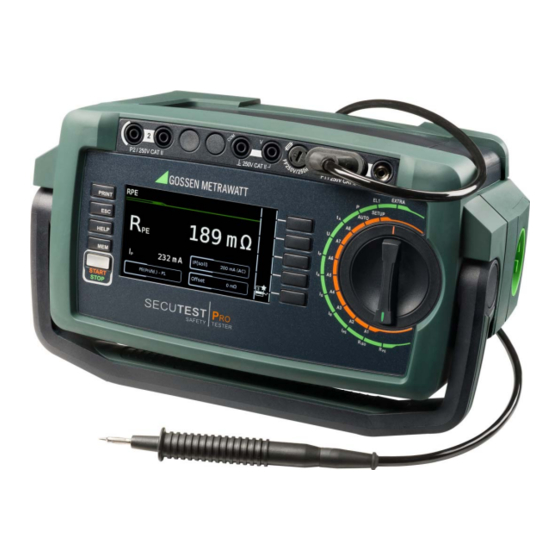

Gossen MetraWatt Secutest Base Kurzbedienungsanleitung

Gossen MetraWatt Secutest Base Kurzbedienungsanleitung

Prüfgerät zur messung der elektrischen sicherheit von geräten nach vde 0701-0702, din en 62353 und din en 60974-4
Vorschau ausblenden Andere Handbücher für Secutest Base:

Werbung

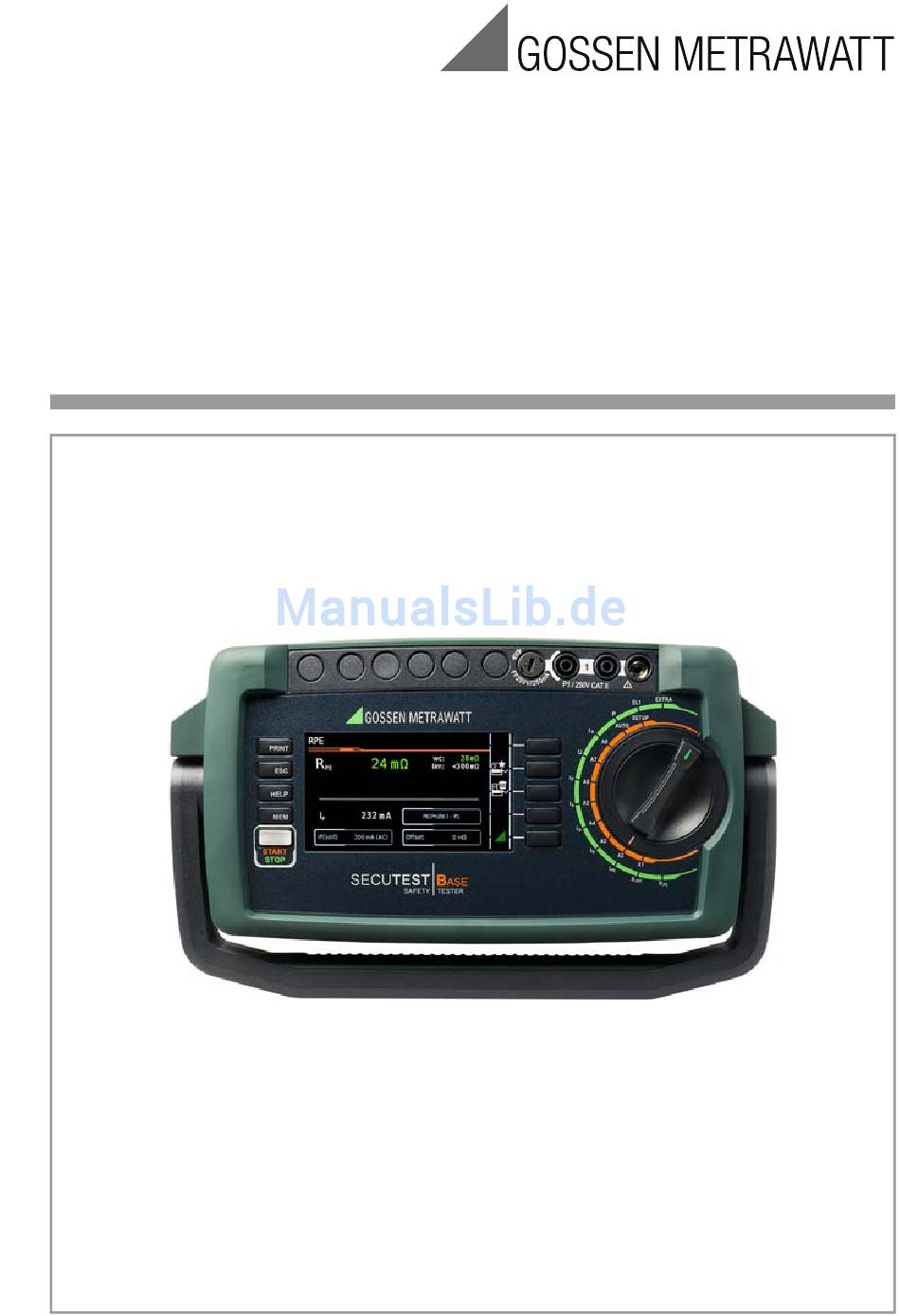

Kurzbedienungsanleitung
SECUTEST|
,
und
B
B
10
X
TRA
ASE
ASE
Prüfgerät zur Messung der elektrischen Sicherheit von Geräten
3-349-751-01
nach VDE 0701-0702, DIN EN 62353 und DIN EN 60974-4
2/10.13
Wichtig
Vor Gebrauch sorgfältig lesen
Aufbewahren für späteres Nachschlagen!
Bitte lesen Sie unbedingt auch die ausführliche
Bedienungsanleitung im Format PDF unter
www.gossenmetrawatt.com.
Die Kurzbedienungsanleitung ersetzt nicht die
ausführliche Bedienungsanleitung!

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Gossen MetraWatt Secutest Base

  • Seite 1 Kurzbedienungsanleitung SECUTEST| Prüfgerät zur Messung der elektrischen Sicherheit von Geräten 3-349-751-01 nach VDE 0701-0702, DIN EN 62353 und DIN EN 60974-4 2/10.13 Wichtig Vor Gebrauch sorgfältig lesen Aufbewahren für späteres Nachschlagen! Bitte lesen Sie unbedingt auch die ausführliche Bedienungsanleitung im Format PDF unter www.gossenmetrawatt.com.
  • Seite 2 SECUTEST|B 10 und X Bedien- und Anschlussübersicht Bedien- und Anschlussübersicht Symboleinblendung für die an der USB-Master-Schnittstelle USB-Anschlüsse angeschlossenen Geräte weiß/silber 2 USB-Master markierter – für Tastatur Blitzsignal: & abgesicherter – für Scanner Netz an Prüfdose Hochstrompfad – für Drucker – für USB-Stick Anschluss nur 1 USB-Slave für Servicestecker!
  • Seite 3: Inhaltsverzeichnis

    2.2 Erkennen von Netzanschlussfehlern ....5 oder SECUTEST X 1 Netzanschlussleitung Übersicht über den Leistungsumfang der 1 Prüfsonde, 2 m ungewendelt Prüfgeräte SECUTEST BASE(10)/X ..6 1 USB-Kabel, USB A auf USB B, Länge 1,5 m Symbole der Bedienerführung – Parameter- 1 Kalibrierschein und Softkeysymbole ........7...
  • Seite 4 SECUTEST|B 10 und X Sicherheitshinweise Beachten Sie folgende Sicherheitsvorkehrungen: Sicherungswechsel Wechseln Sie die Sicherungen nur im span- • Das Gerät darf nur an ein Versorgungsnetz nungsfreien Zustand des Geräts, d. h. das mit max. 240 V angeschlossen werden, Gerät muss von der Netzversorgung welches den geltenden Sicherheitsbestim- getrennt sein und das Gerät darf nicht an mungen (z.
  • Seite 5: Inbetriebnahme

    SECUTEST|B 10 und X Inbetriebnahme Das Prüfgerät darf nicht verwendet werden: über Abgreifklemmen mit den Netz- anschlüssen wie im Bild dargestellt. • bei erkennbaren äußeren Beschädigun- Eine Trennung vom Versorgungsnetz er- gen, z. B. sofern berührungsgefährliche folgt ausschließlich über den Netzstecker. Teile frei zugänglich sind, bei gebrochenem oder defektem Display Erkennen von Netzanschlussfehlern...
  • Seite 6: Übersicht Über Den Leistungsumfang Der Prüfgeräte Secutest Base(10)/Xtra

    SECUTEST|B 10 und X Leistungsumfang Übersicht über den Leistungsumfang der Prüfgeräte SECUTEST BASE(10)/X Schalter- Messfunktionen Schalter- Messfunktionen stellung Prüfstrom / Prüfspannung stellung Prüfstrom / Prüfspannung Beschrei- Beschrei- bung ab bung ab Einzelmessungen Drehschalterebene grün Sondermessfunktionen Messungen an spannungsfreien Prüflingen Verlängerungsleitungsprüfung mit Adapter...
  • Seite 7: Symbole Der Bedienerführung - Parameter- Und Softkeysymbole

    SECUTEST|B 10 und X Symbole Symbole der Bedienerführung – Parameter- und Softkeysymbole Sym- Setup Parameter und ihre Bedeutung bole Seite Vollständige Übersichten aller Symbole finden Sie in der ausführlichen Bedienungsanleitung Alle Messungen: Netzparameter einstellen Autom. Messungen: Parameter für Prüfabläufe einstellen Datenbank: Löschen, Statistik,...
  • Seite 8: Datenbankerstellung

    SECUTEST|B 10 und X Datenbank – Keyboard Datenbankerstellung Keyboardeingabe Im Prüfgerät kann eine komplette Prüfstruk- Durch Anwahl von ID oder anderer Objekt- tur mit Kunden- und Prüflings-Daten ange- parameter wird jeweils eine Schreibmaschi- legt werden. Diese Struktur ermöglicht die nentastatur eingeblendet, die eine Eingabe Zuordnung von Einzelmessungen oder von alphanumerischen Zeichen über die Prüfabläufen zu den Prüflingen verschiede-...
  • Seite 9: Hinweise Zum Speichern Von Einzelmessungen Und Prüfabläufen

    SECUTEST|B 10 und X Speichern Hinweise zum Speichern von Einzelmessungen und Prüfabläufen Am Ende jeder Prüfung können Sie die des Speichervorgangs drücken Sie noch- Messergebnisse unter einer ID (Identnum- mals auf die Taste Speichern mer) abspeichern, die dem jeweiligen Prüf- Variante 3 –...
  • Seite 10: Einzelmessungen

    SECUTEST|B 10 und X Einzelmessungen Einzelmessungen Vorgehensweise bei Messung mit Speicherung und nachträglicher Eingabe des Prüflings Die Messdauer ist beliebig. Die jeweilige Alternativ zur obigen Vorgehensweise kön- Messung wird durch Drücken von START/ nen Sie mit Schritt 4 beginnen und nach STOP beendet.
  • Seite 11: Rpe - Schutzleiterwiderstand Bei Geräten Der

    SECUTEST|B 10 und X Einzelmessungen RPE – Schutzleiterwiderstand bei Geräten der Schutzklasse I Messfunktion wählen Prüfling anschließen Parameter wählen PE(PD) – P1 ➭ Schließen Sie den Prüfling an die Prüf- dose an. ➭ Kontaktieren Sie mit der Prüfsonde P1 die leitfähigen Teile, die mit dem Schutz- leiter verbunden sind.
  • Seite 12: Riso - Isolationswiderstandsmessung Bei Geräten Der Schutzklasse I

    SECUTEST|B 10 und X Einzelmessungen RISO – Isolationswiderstandsmessung bei Geräten der Schutzklasse I Messfunktion wählen Prüfling anschließen RISO LN(PD)-PE(PD) Parameter wählen Sonderfall Eingänge für Anwendungsteile LN(PD)-PE(PD) U+ = UISO(Soll) erhöhen ➭ Schließen Sie den Prüfling an die Prüf- U– = UISO(Soll) verringern dose an.
  • Seite 13: Riso - Isolationswiderstandsmessung Bei Geräten Der Schutzklasse Ii

    SECUTEST|B 10 und X Einzelmessungen RISO – Isolationswiderstandsmessung bei Geräten der Schutzklasse II Messfunktion wählen Prüfling anschließen RISO LN(PD)-P1 Parameter wählen ➭ Schließen Sie den Prüfling an die Prüf- dose an. ➭ Kontaktieren Sie mit der Prüfsonde P1 berührbare leitfähige Teile. Prüfung starten U+ = UISO(soll) erhöhen U–...
  • Seite 14: Ipe - Schutzleiterstrom

    SECUTEST|B 10 und X Einzelmessungen IPE – Schutzleiterstrom Messfunktion wählen Prüfling anschließen Direkt / Diff / Alt Parameter wählen ➭ Schließen Sie den Prüfling an (Prüfdose). Prüfung starten Netzspannungswarnung bestätigen Direkt & Differentiell: ➭ Prüfling einschalten Parameter einstellen Messwerte zwischenspeichern Messparameter Bedeutung Messart...
  • Seite 15: Ib - Berührungsstrom

    SECUTEST|B 10 und X Einzelmessungen IB – Berührungsstrom Messfunktion wählen Prüfling anschließen Direkt / Diff / Alt Parameter wählen ➭ Schließen Sie den Prüfling an die Prüf- dose an. ➭ Kontaktieren Sie mit der Prüfsonde P1 zusätzliche berührbare leitfähige Teile, die nicht mit dem Schutzleiter verbunden sind.
  • Seite 16: Ig - Geräteableitstrom

    SECUTEST|B 10 und X Einzelmessungen IG – Geräteableitstrom Messfunktion wählen Prüfling anschließen Direkt / Alt Parameter wählen ➭ Schließen Sie den Prüfling an die Prüf- dose an. ➭ Kontaktieren Sie mit der Prüfsonde P1 berührbare leitfähige Teile, die nicht mit dem Schutzleiter verbunden sind.
  • Seite 17: Ia - Ableitstrom Vom Anwendungsteil

    SECUTEST|B 10 und X Einzelmessungen IA – Ableitstrom vom Anwendungsteil Messfunktion wählen Prüfling anschließen Direkt / Prüfling SK I Parameter wählen ➭ Schließen Sie den Prüfling an (Prüfdose). ➭ Kontaktieren Sie mit der Prüfsonde P1 die kurzgeschlossenen Eingänge für die Anwendungsteile.
  • Seite 18: Ip - Patientenableitstrom

    SECUTEST|B 10 und X Einzelmessungen IP – Patientenableitstrom Messfunktion wählen Prüfling anschließen Parameter wählen ➭ Schließen Sie den Prüfling an die Prüf- dose an. ➭ Kontaktieren Sie mit der Prüfsonde P1 die kurzgeschlossenen Eingänge für die Anwendungsteile. Prüfung starten Parameter einstellen Netzspannungswarnung bestätigen Messparameter Bedeutung...
  • Seite 19: U - Sondenspannung

    SECUTEST|B 10 und X Einzelmessungen U – Sondenspannung ➭ Schließen Sie den Prüfling an die Prüf- dose an. Messfunktion wählen ➭ Kontaktieren Sie mit der Prüfsonde P1 den nicht geerdeten Ausgang der Schutzkleinspannung. ➭ Wählen Sie die Polarität der Netzspan- nung.
  • Seite 20: Ta - Auslösezeit Prcd (Mobile Fehlerstrom-Schutzschaltung)

    SECUTEST|B 10 und X Einzelmessungen 8.10 tA – Auslösezeit PRCD (Mobile Fehlerstrom-Schutzschaltung) Messfunktion wählen Netzspannungswarnung bestätigen Prüfung durchführen ➭ PRCD aktivieren ➭ Kontaktieren Sie mit der Prüfsonde P1 den Netzleiter L am PRCD (ggf. durch Ausprobieren ermitteln) Der PRCD löst aus. Prüfung stoppt automatisch Die ermittelte Auslösezeit wird angezeigt.
  • Seite 21: P - Funktionstest

    SECUTEST|B 10 und X Einzelmessungen 8.11 P – Funktionstest Messfunktion wählen Prüfling anschließen Parameter wählen ➭ Schließen Sie den Prüfling an die Prüf- dose an. Prüfung starten Netzspannungswarnung bestätigen Parameter einstellen Messparameter Bedeutung Polung Messwerte zwischenspeichern Phase L – Neutralleiter N Neutralleiter N –...
  • Seite 22: El1 - Prüfung Von Verlängerungsleitungen

    SECUTEST|B 10 und X Einzelmessungen 8.12 EL1 – Prüfung von Verlängerungsleitungen Messfunktion wählen Prüfling anschließen Prüfdose – P1 Parameter wählen ➭ Schließen Sie den Adapter EL1 an die Buchsen P1 am Prüfgerät an. ➭ Schließen Sie die Verlängerungsleitung über ihren Stecker an die Prüfdose an. ➭...
  • Seite 23: Prüfabläufe Nach Norm

    SECUTEST|B 10 und X Prüfabläufe nach Norm Prüfabläufe nach Norm 10 Sofern Sie Details wie Einstellungen zu den einzelnen Prüfschritten sehen wollen, wäh- Soll nacheinander immer wieder die gleiche len Sie die gewünschte Messung mit dem Cur- Abfolge von Einzelprüfungen mit anschlie- sor aus und drücken die Taste Lupe+.
  • Seite 24: Beispiel Eines Prüfablaufs (Sequenz)

    SECUTEST|B 10 und X Prüfabläufe nach Norm Beispiel eines Prüfablaufs (Sequenz) Prüfablauf wählen Parameter justieren Z. Zt. ohne Funktion, für spätere Erweiterungen Klassifizierungsparameter einstellen Schalterstellung A1 ... A8 Messparameter Bedeutung VDE 0701-0702, Messart passiv , Prüfdose Schutzklasse * SK1/SK2/SK3 VDE 0701-0702, Messart aktiv, Prüfdose Anschlussart * Prüfdose/Festanschl./Adapter VDE 0701-0702, Parametrierung für EDV (aktiv)
  • Seite 25 SECUTEST|B 10 und X Prüfabläufe nach Norm Prüfling anschließen Sichtprüfung manuell bewerten ➭ Schließen Sie den Prüfling je nach ge- wähltem Prüfablauf an das Prüfgerät an: – Prüfdose – Festanschluss – AT16/32-DI-Adapter Schalterstellung A1 ... A7, AUTO Der Anschluss ist abhängig von der Art des Prüflings.
  • Seite 26 SECUTEST|B 10 und X Prüfabläufe nach Norm Prüfschritt optional Prüfschritt – Bewertung automatisch Ablauf-Ende – Ergebnisse aufrufen (Anzeige des Speicherbildschirms ist abhängig Der Messwert wird innerhalb einer fest vor- von der Parametereinstellung in der Schalterstel- gegebenen Zeit automatisch ermittelt. Der lung SETUP: Prüfablauf wird anschließend automatisch Setup 1/3 >...
  • Seite 27 SECUTEST|B 10 und X Prüfabläufe nach Norm Prüfschritt optional Ergebnisse bestätigen Wechsel zum Speicherbildschirm Ergebnisse unter ID-Nr. abspeichern Ergebnisse speichern GMC-I Messtechnik GmbH...
  • Seite 28: Reparatur- Und Ersatzteilservice Kalibrierzentrum Und Mietgeräteservice

    SECUTEST|B 10 und X Adressen Reparatur- und Ersatzteilservice Schulung Kalibrierzentrum und Mietgeräteservice Wir empfehlen eine Schulung der Anwender, da eine umfassende Nutzerinformation Bitte wenden Sie sich im Bedarfsfall an: wegen der Komplexität und der vielfältigen Anwendungsmöglichkeiten des Prüfgeräts GMC-I Service GmbH nicht allein durch das Lesen der Bedie- Service-Center nungsanleitungen gewährleistet werden...
