Bedienung

7.1 Grundlegende Prüfgerätebedienung
Das Prüfgerät wird über die Tasten und den Drehschalter am Prüf-
gerät bedient. Siehe „Prüfgerät" auf Seite 7.
Softkeys
Die Softkeys sind Tasten mit unterschiedlichen Funktionen, die
von der Bedienebene abhängen.
Funktionstasten
Diese Tasten haben grundsätzlich eine fest zugewiesene Funktion:
PRINT
Drucken via USB
ESC Rücksprung
HELP Hilfebilder
MEM Datenbank
Start/Stopp
START
– Einzelmessung
STOP
– Prüfsequenz
Fingerkontakt
In einigen Situationen – wie z.B. bei der Benutzung der Softkey-
Tastatur (siehe Kapitel 7.2 unten) – wird auf dem Display eine
alternative Funktion angezeigt.
Display
Im Anzeigefeld werden abhängig vom gewählten Menü angezeigt:
• das Setup für Prüfgeräteeinstellungen,
• die ausgewählte Messfunktion oder Norm,
• Messwerte mit ihrer Kurzbezeichnung und Einheit,
• Einstellparameter wie Anschlussart oder Messart,
• Symbole für die Softkey-Bedienung,
• Anschlussschaltbilder, Hinweise zur Prüfsequenz
sowie Fehlermeldungen.
7.2

Eingabe von Text und Zahlen

Für die Eingabe von Text, Zahlen und Zeichen (. B. für die Eingabe eines Offsets, von Prüfobjekt-ID-Nummern, Typbezeichnungen und
Kommentaren usw. wird eine Softkey-Tastatur eingeblendet, welche über die Softkeys bedient wird. Bei Prüfgeräten mit Touch Screen
(Merkmal E01) erfolgt die Eingabe bequemer über das Touch-Keyboard.
Alternativ können Sie Eingaben auch über eine angeschlossene USB-Tastatur machen.

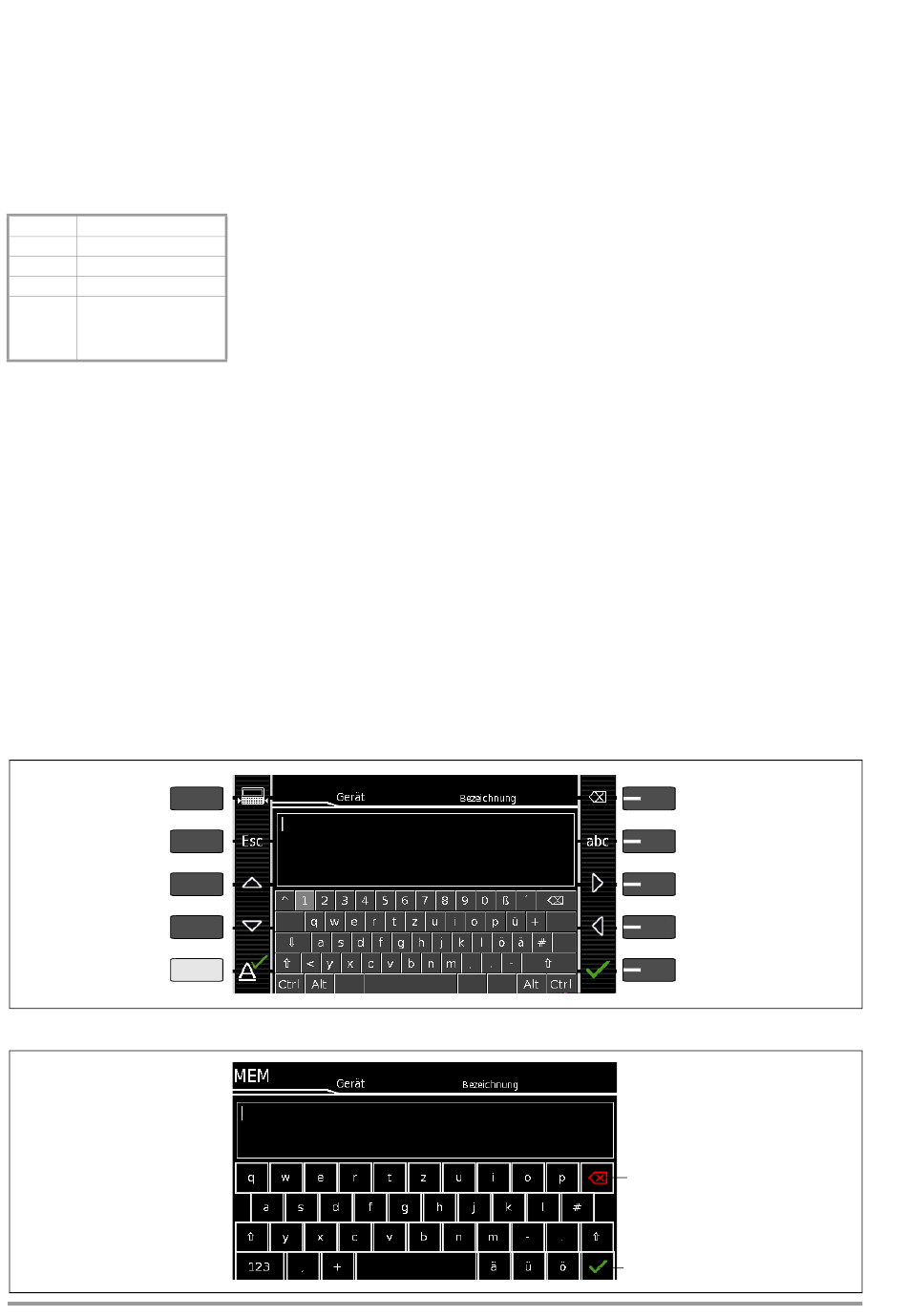

Übersicht Eingabe über Softkey-Tastatur
Umschaltung zwischen
PRINT
Tasten- und Anzeigefeld
Eingabe verlassen,
ohne zu übernehmen
Cursor nach oben
Cursor nach unten
Zeichen an Cursorposition
in Anzeigefeld übernehmen
Übersicht Eingabe über Touch-Keyboard (Merkmal E01)
➭ Einmaliges Drücken auf die
Hochstelltaste schaltet für
das folgende Zeichen auf
Großschreibung um.
➭ Längeres Drücken auf die
Hochstelltaste schaltet auf
Dauergroßschreibung um.
➭ Durch Druck ins Anzeige-
feld an eine bestimmte
Stelle im bereits eingegebe-
nen Text kann der Cursor
beliebig positioniert werden.
16
ESC
HELP
MEM
Anzeige bei Messungen:
Die Einzelmessungen verfügen über einen grünen Fortschrittsbal-
ken in der Kopfzeile, die Prüfsequenzen über einen orangefarbe-
nen Fortschrittsbalken.
Wird der Messbereichsendwert überschritten, so wird der End-
wert mit dem vorangestellten „>" (größer) Zeichen dargestellt und
damit Messwertüberlauf signalisiert. Ein Unterschreiten der unte-
ren Messbereichsgrenze wird durch ein „<„ (kleiner) Zeichen sig-
nalisiert, so z. B. bei R
Anzeige bei angeschlossenen Geräten:
Die an die zwei USB-Master-Schnittstellen angeschlossenen
Geräte wie Tastatur, Barcode-/RFID-Leser, Drucker oder USB-
Stick werden in der Kopfzeile des Displays als Symbole einge-
blendet.
Aus Gründen der Übersichtlichkeit wird bei Anschluss mehrerer
Geräte gleichen Symbols nur ein Symbol dafür eingeblendet. Zum
Symbol wird zusätzlich eine kleine Zahl angezeigt, die die Anzahl
der Geräte angibt.
Ausführung mit Touch Screen
Abhängig von den Bestellmerkmalen verfügt Ihr Prüfgerät über
einen Touch Screen.
Bedienen Sie das Display nur mit den Fingern. Bedienen Sie den
Touch Screen nie mit harten oder scharfen Gegenständen (z. B.
Prüfsonde oder Kugelschreiber), da dies zu Schäden am Display
führen kann.
Anzeigefeld
Tastenfeld
Anzeigefeld
Tastenfeld
.
INS
Zeichen von rechts löschen
Umschaltung zwischen Groß-
Kleinschreibung und Symbole
Cursor nach rechts
Cursor nach links
Eingabe übernehmen
* auch über zugeordneten Softkey
Zeichen von rechts löschen*
Eingabe übernehmen*
