Alternatives Messverfahren (Ersatz-Ableitstrom)
– Messart Alternativ P1
– Netzstecker Prüfling an Prüfdose,
– Prüfsonde P1 an Anschlüsse P1

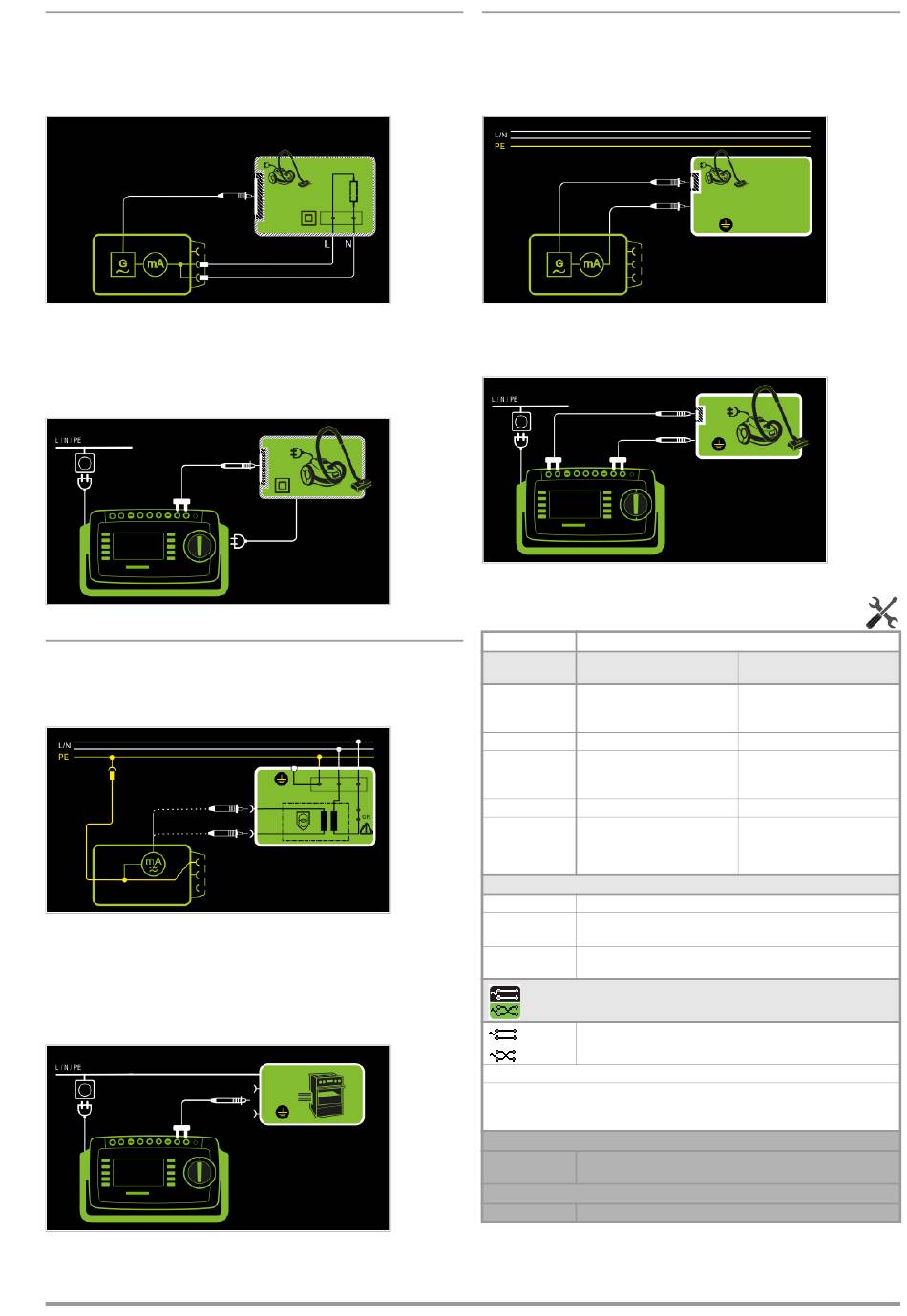

Prinzipschaltbild
Der Ableitstrom wird nach Aufschalten der Prüfspannung zwi-
schen den kurzgeschlossenen Netzleitern L-N (Anschlussstecker
Prüfling) und berührbaren leitfähigen Teilen (Sondenkontakt)
gemessen. Gemessen wird der Effektiv-, der AC- oder der DC-
Anteil des Stroms.
Anschlussschaltbild
Direktes Messverfahren bei fest installierten Prüflingen
– Messart Festanschluss P1
– Anschluss Prüfsonde P1 an Anschlüsse P1
Prinzipschaltbild
Der Prüfling wird mit Netzspannung aus einer Festinstallation
betrieben. Der Ableitstrom wird nacheinander zwischen dem
Schutzleiter des Netzes und den Ausgangsbuchsen einer Schutz-
kleinspannungsversorgung am Prüfling mithilfe der Prüfsonde
gemessen. Weiterhin müssen berührbare, leitfähige Teile, die nicht
mit dem Gehäuse verbunden sind, kontaktiert werden.
Anschlussschaltbild
Gossen Metrawatt GmbH
Alternatives Messverfahren mit 2-Pol-Messung (P1–P2)
– Messart Alternativ P1 - P2
– Prüfsonde P1 an Anschlüsse P1
– Prüfsonde P2 an Anschlüsse P2
Prinzipschaltbild
Der Berührstrom wird zwischen den von außen mit der Prüfsonde
P2 berührbaren leitfähigen Teilen, die nicht mit dem Gehäuse ver-
bunden sind, und dem Gehäuse mit der Prüfsonde P1 gemessen.
Anschlussschaltbild
Messparameter für IT einstellen
Messparameter Bedeutung
Messart
Direkt P1 Direktes Messverfahren
Differentiell P1 Differenzstrommessverfahren
Alternativ P1 Ersatz-Ableitstrommessverfahren Prüfdose, AT3-Adapter
Festanschl. P1 Fest installierter Prüfling
Alternativ P1–P2 Ersatz-Ableitstrommessverfahren
mit Merkmal H01 (z.B. SECUT-
EST ST PRO)
Einzelfehler (SFC) – nur bei Messart Direkt P1
Normalzustand keine Einzelfehlersimulation aktiv
N unterbrochen Fehlersimulation aktiv - lediglich Phase und Schutzleiter werden mit
dem Prüfling verbunden
PE unterbrochen Fehlersimulation aktiv - Schutzleiter wird für den Zeitraum der Mes-
sung vom Prüfling getrennt
Polung – nur bei Messart Direkt P1 und Differenz P1
normal Auswahl der Polarität für Netzspannung an Prüfdose
umgekehrt
Die Messparameter der Messart „Alternativ" U(Soll) und Frequenz(Soll) entfallen
hier ab FW 1.7.0. Diese Parameter gelten für Einzelmessungen sowie für Prüfse-
quenzen und müssen im SETUP eingegeben werden, siehe Kapitel 13.3
U(Soll) – nur bei Messart Alternativ
110 V, 115 V, Auswahl einer Netzspannung für synthetische Prüfspannung
220 V, 230 V, 240 V
Frequenz(Soll) – nur bei Messart Alternativ
48 Hz ... 400 Hz Auswahl einer Netzfrequenz für synthetische Prüfspannung
1)
Nur für Prüflingsanschluss an der Prüfdose geeignet. Nicht geeignet für
Messungen an Adapter AT16DI oder AT32DI.
Geeignet für
Prüflingsanschluss per
Prüfdose, AT3-Adapter
(AT3-IIIE, AT3-IIS, AT3-IIS32),
AT16DI/AT32DI
Prüfdose
(AT3-IIIE, AT3-IIS, AT3-IIS32),
AT16DI/AT32DI, VL2E
Festanschluss
ohne Anschluss SK3:
2-Pol-Messung zwischen Prüf-
sonde 1 und 2, siehe Kapitel
13.7
1)
P1
P1
