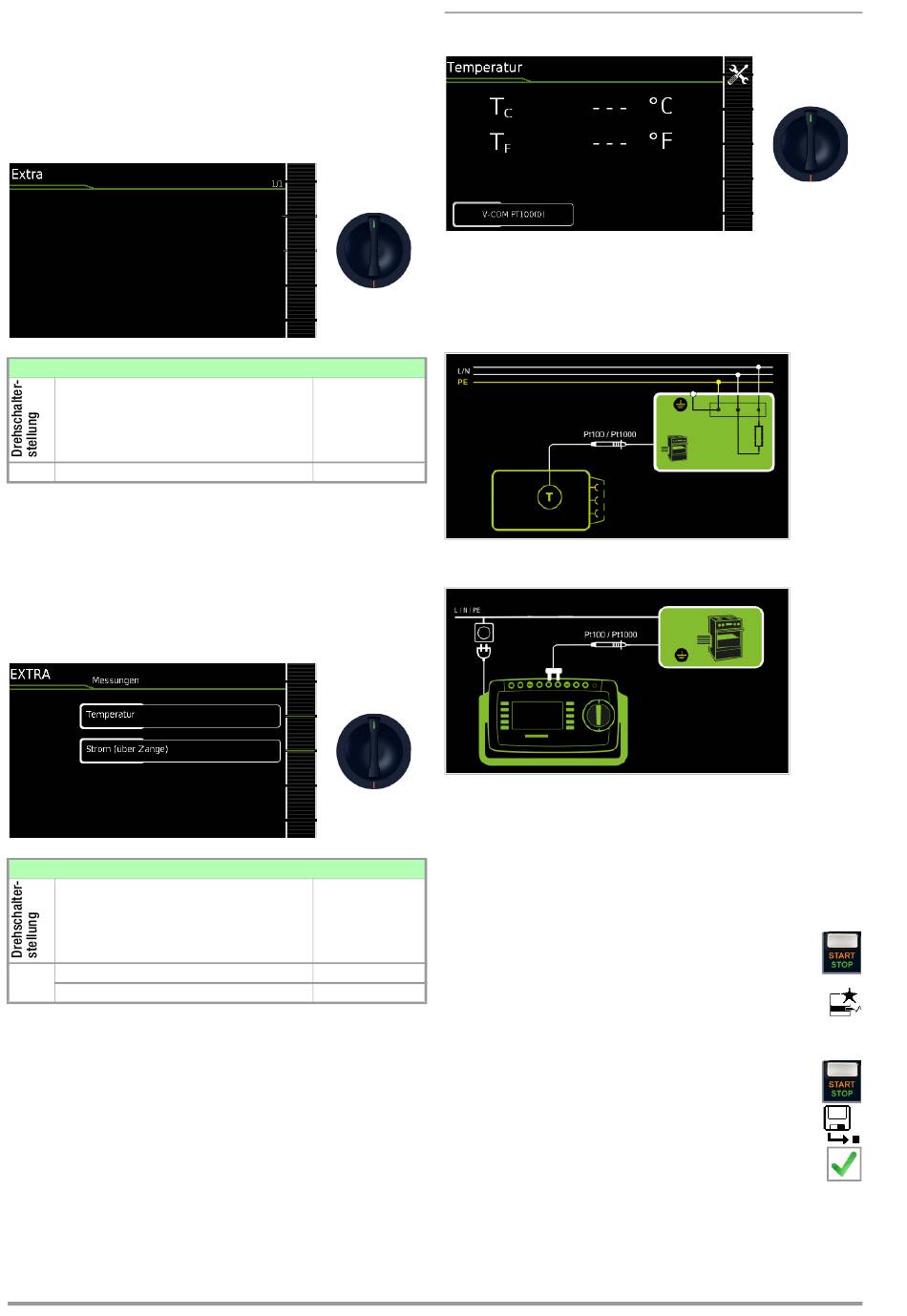

16 Sonderfunktionen – EXTRA
In Abhängigkeit von der Prüfgerätekonfiguration wird entweder
der QR-Code für den Internetlink auf die Bedienungsanleitung
eingeblendet oder die Messansicht für die Temperaturmessung.
SECUTEST ST BASE(10)
Einzelmessungen Schalterstellungen grüne Drehschalterebene
Messfunktionen
EXTRA ohne
QR-Code: Einscannen des QR-Codes ermöglicht das Laden der
aktuellen Bedienungsanleitung von der Website
www.gossenmetrawatt.com und das Lesen z. B. auf einem Tab-
let.
Merkmal I01(z.B. SECUTEST ST PRO und SECULIFE ST BASE(25) )
Einzelmessungen Schalterstellungen grüne Drehschalterebene
Messfunktionen
EXTRA Temperatur
Zangenstrom
In diesem Fall ist die Drehschalterstellung EXTRA mit zusätzlichen
Messfunktionen belegt.
➭ Wählen Sie die gewünschte Messfunktion aus.
74
Messung mit Temperaturfühler
EXTRA
Die Temperaturmessung arbeitet sowohl mit einem Pt100- als
auch mit einem Pt1000-Temperaturfühler und erkennt intern auto-
matisch den jeweiligen Sensortyp.
Prinzipschaltbild
Messart
ohne
Anschlussschaltbild
EXTRA
Prüfverfahren mit Temperaturfühler
➭ Stellen Sie den Drehschalter in die Position EXTRA.
➭ Wählen Sie die Messfunktion Temp. aus.
➭ Schließen Sie den Temperaturfühler über seinen Stecker an
Messart
die Buchsen V-COM des Prüfgeräts an.
➭ Kontaktieren Sie den Prüfling.
➭ Prüfung beginnen: Drücken Sie die Taste START/STOP.
V-COM
➭ Die Messwerte werden eingeblendet. Das Symbol
V-COM
Messwertaufnahme rechts erscheint. Bei jedem Drü-
cken auf diese Taste speichern Sie den aktuell ange-
zeigten Messwert in den Zwischenspeicher.
➭ Prüfung beenden: Drücken Sie die Taste START/STOP.
Das Speichersymbol erscheint (Diskette mit Anzahl der
zwischengespeicherten Messwerte) und fordert Sie
zum Speichern der Messwerte unter einer Prüfobjekt-
ID-Nummer auf.
➭ Zum Verwerfen der zwischengespeicherten Mess-
werte drücken Sie die Taste ESC und bestätigen dies
über die nebenstehende Taste.
EXTRA
