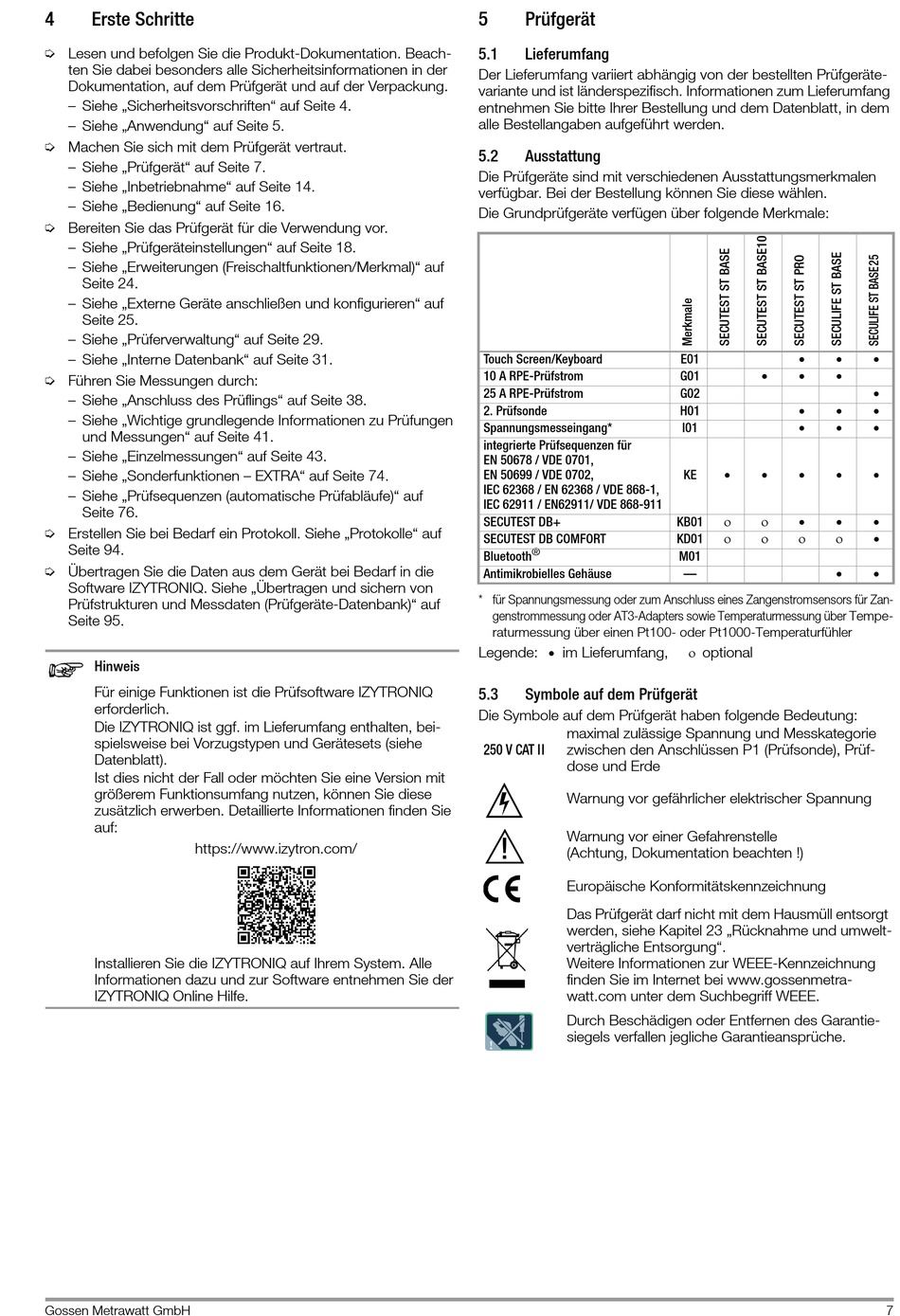

4

Erste Schritte

➭ Lesen und befolgen Sie die Produkt-Dokumentation. Beach-
ten Sie dabei besonders alle Sicherheitsinformationen in der
Dokumentation, auf dem Prüfgerät und auf der Verpackung.
– Siehe „Sicherheitsvorschriften" auf Seite 4.
– Siehe „Anwendung" auf Seite 5.
➭ Machen Sie sich mit dem Prüfgerät vertraut.
– Siehe „Prüfgerät" auf Seite 7.
– Siehe „Inbetriebnahme" auf Seite 14.
– Siehe „Bedienung" auf Seite 16.
➭ Bereiten Sie das Prüfgerät für die Verwendung vor.
– Siehe „Prüfgeräteinstellungen" auf Seite 18.
– Siehe „Erweiterungen (Freischaltfunktionen/Merkmal)" auf
Seite 24.
– Siehe „Externe Geräte anschließen und konfigurieren" auf
Seite 25.
– Siehe „Prüferverwaltung" auf Seite 29.
– Siehe „Interne Datenbank" auf Seite 31.
➭ Führen Sie Messungen durch:
– Siehe „Anschluss des Prüflings" auf Seite 38.
– Siehe „Wichtige grundlegende Informationen zu Prüfungen
und Messungen" auf Seite 41.
– Siehe „Einzelmessungen" auf Seite 43.
– Siehe „Sonderfunktionen – EXTRA" auf Seite 74.
– Siehe „Prüfsequenzen (automatische Prüfabläufe)" auf
Seite 76.
➭ Erstellen Sie bei Bedarf ein Protokoll. Siehe „Protokolle" auf
Seite 94.
➭ Übertragen Sie die Daten aus dem Gerät bei Bedarf in die
Software IZYTRONIQ. Siehe „Übertragen und sichern von
Prüfstrukturen und Messdaten (Prüfgeräte-Datenbank)" auf
Seite 95.
Hinweis
Für einige Funktionen ist die Prüfsoftware IZYTRONIQ
erforderlich.
Die IZYTRONIQ ist ggf. im Lieferumfang enthalten, bei-
spielsweise bei Vorzugstypen und Gerätesets (siehe
Datenblatt).
Ist dies nicht der Fall oder möchten Sie eine Version mit
größerem Funktionsumfang nutzen, können Sie diese
zusätzlich erwerben. Detaillierte Informationen finden Sie
auf:
https://www.izytron.com/
Installieren Sie die IZYTRONIQ auf Ihrem System. Alle
Informationen dazu und zur Software entnehmen Sie der
IZYTRONIQ Online Hilfe.
Gossen Metrawatt GmbH
5 Prüfgerät
5.1

Lieferumfang

Der Lieferumfang variiert abhängig von der bestellten Prüfgeräte-
variante und ist länderspezifisch. Informationen zum Lieferumfang
entnehmen Sie bitte Ihrer Bestellung und dem Datenblatt, in dem
alle Bestellangaben aufgeführt werden.
5.2

Ausstattung

Die Prüfgeräte sind mit verschiedenen Ausstattungsmerkmalen
verfügbar. Bei der Bestellung können Sie diese wählen.
Die Grundprüfgeräte verfügen über folgende Merkmale:
Touch Screen/Keyboard
10 A RPE-Prüfstrom
25 A RPE-Prüfstrom
2. Prüfsonde
Spannungsmesseingang*
integrierte Prüfsequenzen für
EN 50678 / VDE 0701,
EN 50699 / VDE 0702,
IEC 62368 / EN 62368 / VDE 868-1,
IEC 62911 / EN62911/ VDE 868-911
SECUTEST DB+
SECUTEST DB COMFORT
®
Bluetooth
Antimikrobielles Gehäuse
* für Spannungsmessung oder zum Anschluss eines Zangenstromsensors für Zan-
genstrommessung oder AT3-Adapters sowie Temperaturmessung über Tempe-
raturmessung über einen Pt100- oder Pt1000-Temperaturfühler

Legende: im Lieferumfang,
5.3 Symbole auf dem Prüfgerät
Die Symbole auf dem Prüfgerät haben folgende Bedeutung:
maximal zulässige Spannung und Messkategorie
250 V CAT II zwischen den Anschlüssen P1 (Prüfsonde), Prüf-
dose und Erde
Warnung vor gefährlicher elektrischer Spannung
Warnung vor einer Gefahrenstelle
!
(Achtung, Dokumentation beachten !)
Europäische Konformitätskennzeichnung
Das Prüfgerät darf nicht mit dem Hausmüll entsorgt
werden, siehe Kapitel 23 „Rücknahme und umwelt-
verträgliche Entsorgung".
Weitere Informationen zur WEEE-Kennzeichnung
finden Sie im Internet bei www.gossenmetra-
watt.com unter dem Suchbegriff WEEE.
Durch Beschädigen oder Entfernen des Garantie-
siegels verfallen jegliche Garantieansprüche.
 
E01
  
G01
G02
 
H01
 
I01
   
KE
   
KB01
   
KD01
M01

—

optional








7
