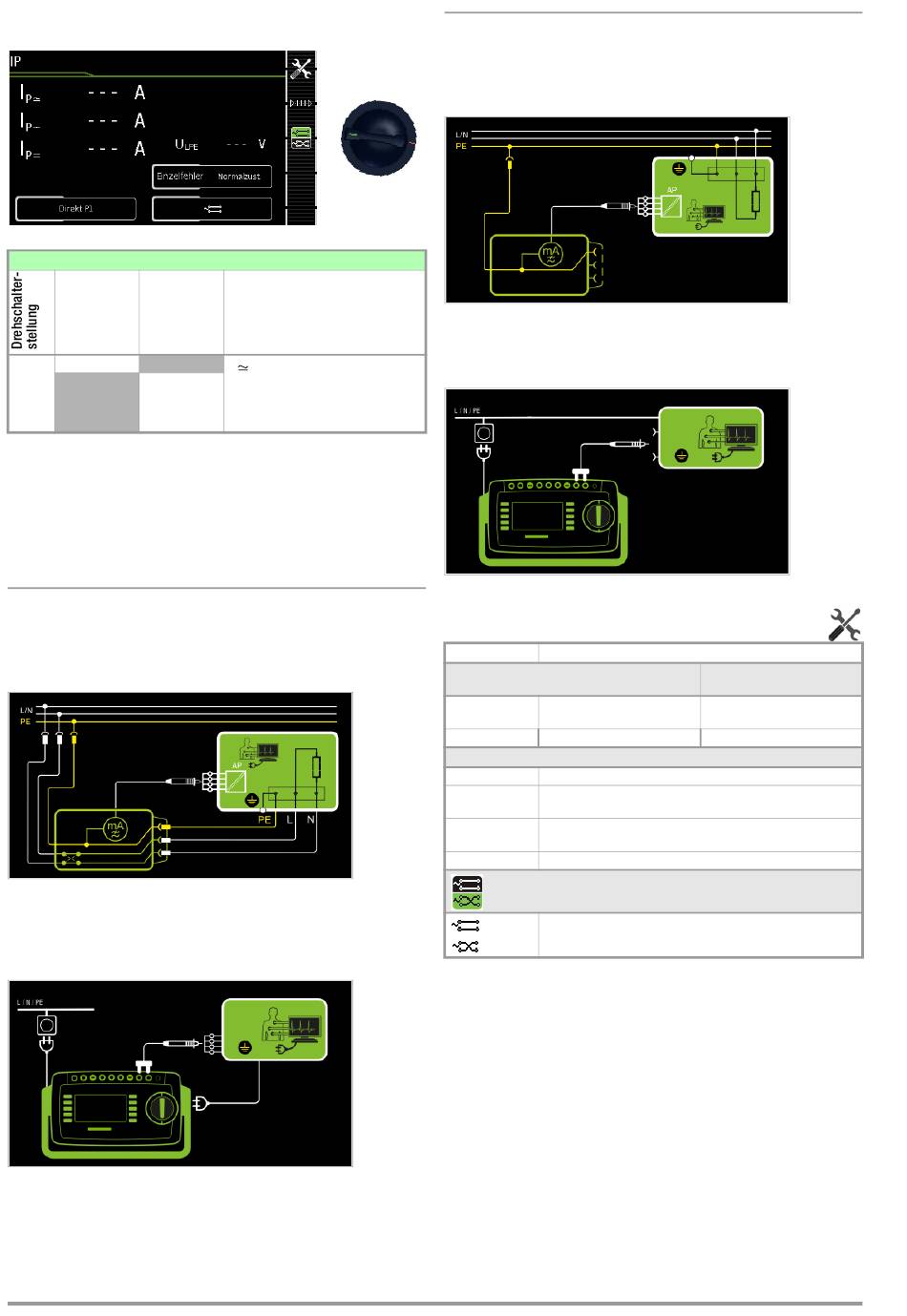

15.8.5 Patientenableitstrom – IP
Einzelmessungen Schalterstellungen grüne Drehschalterebene
Messart Messart
mit Netz ohne Netz
an Prüfdose an Prüfdose
I Direkt P1
P
Festanschl. P1
Definition
Der Patientenableitstrom ist der Strom, der vom im Betrieb
befindlichen Prüfling von den Patientenanschlüssen über den
Patienten zur Erde bzw. zum PE fließt.
Gemessen wird der AC- und DC-Anteil des Stroms.
Direktes Messverfahren
– Messart Direkt P1
– Anschluss Netzstecker Prüfling (SK1) an Prüfdose
– Sonde an Anschluss P1
Prinzipschaltbild
Der Patientenableitstrom wird zwischen PE (Anschlussstecker
Prüfling) und den kurzgeschlossenen Anwendungsteilen am Prüf-
ling gemessen.
Anschlussschaltbild
66
I
P
Messfunktionen
I Patientenableitstrom effektiv
P
I Wechselstromanteil
P~
I Gleichstromanteil
P=
U Prüfspannung
LN
Direktes Messverfahren
– Messart Festanschluss P1
– Festanschluss
– Sonde an Anschluss P1
Prinzipschaltbild
Der Patientenableitstrom wird zwischen den Patientenanschlüs-
sen und PE des Netzanschlusses gemessen.
Anschlussschaltbild
Messparameter für IP einstellen
Messparameter Bedeutung
Messart
Direkt P1 Direktes Messverfahren (über
Prüfdose) mit Prüfsonde P1
Festanschl. P1 Fest installierter Prüfling
Einzelfehler (SFC) – nur bei Messart Direkt P1
Normalzustand keine Einzelfehlersimulation aktiv
N unterbrochen Fehlersimulation aktiv - lediglich Phase und Schutzleiter werden mit
dem Prüfling verbunden
PE unterbrochen Fehlersimulation aktiv - Schutzleiter wird für den Zeitraum der Mes-
sung vom Prüfling getrennt
Nspg. an AWT Fehlersimulation aktiv - Niederspannung an Anwenderteil
Polung – nur bei Messart Direkt P1
normal Auswahl der Polarität für Netzspannung an Prüfdose
umgekehrt
1)
Nur für Prüflingsanschluss an der Prüfdose geeignet. Nicht geeignet für
Messungen an Adapter AT16DI oder AT32DI.
Geeignet für
Prüflingsanschluss per
Prüfdose
Festanschluss
1)
