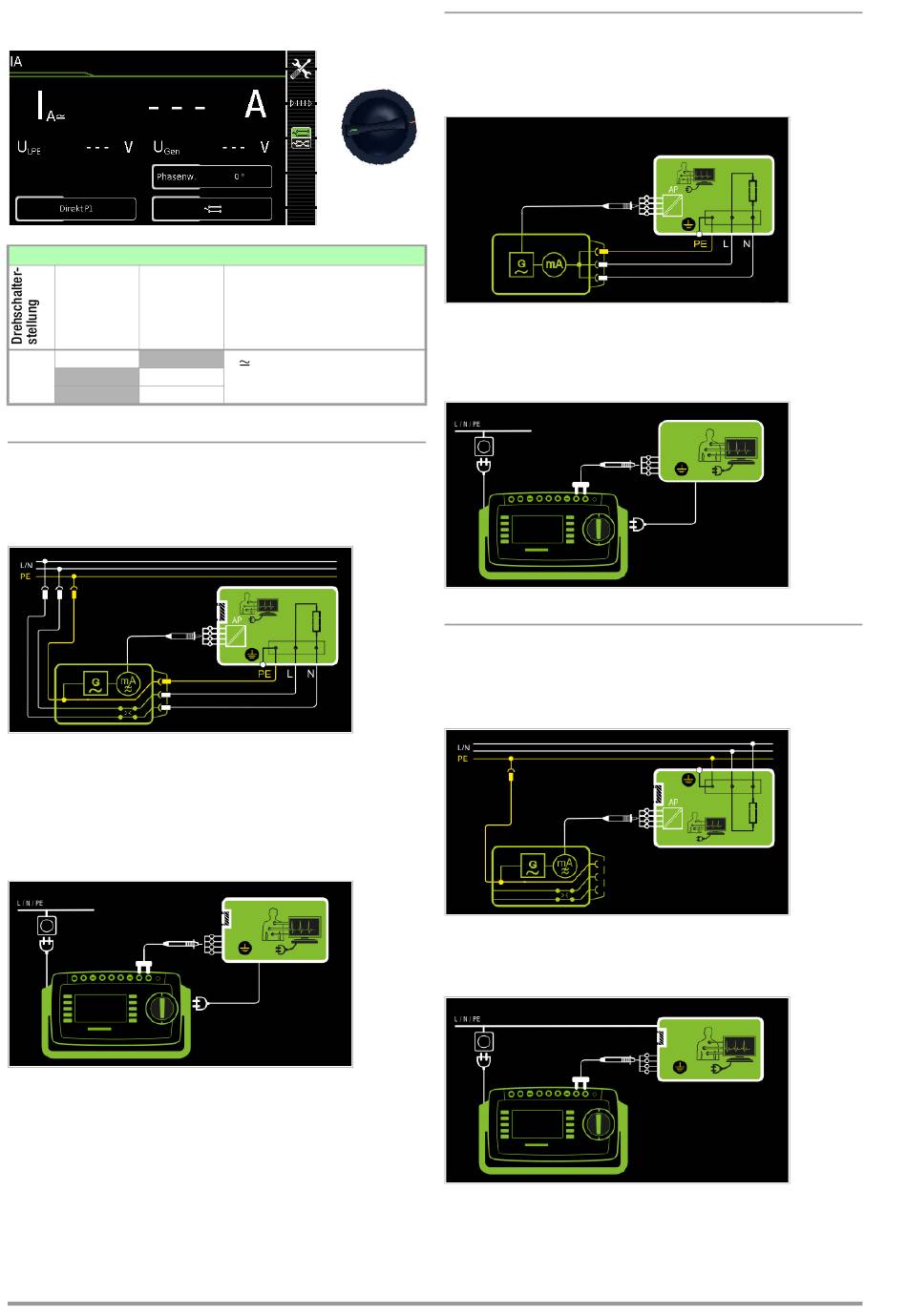

15.8.4 Ableitstrom vom Anwendungsteil – IA
Einzelmessungen Schalterstellungen grüne Drehschalterebene
Messart Messart
mit Netz ohne Netz
an Prüfdose an Prüfdose
Direkt P1
I
Alternativ P1
A
Festanschl. P1
Direktes Messverfahren
– Messart Direkt P1
– Anschluss Netzstecker Prüfling (SK1) an Prüfdose
– Sonde an Anschluss P1
Prinzipschaltbild
Der Prüfling (SK1) wird mit Netzspannung betrieben.
Die Messungen müssen über beide Anschlusspolaritäten des
Netzsteckers durchgeführt werden. Die Umschaltung erfolgt über
den Softkey Polung. Der Ableitstrom vom Anwendungsteil wird
nach Aufschalten der Prüfspannung und der Netzspannung zwi-
schen den kurzgeschlossenen Anschlüssen der Anwendungsteile
und PE (Anschlussstecker Prüfling) gemessen.
Anschlussschaltbild
64
I
A
Messfunktionen
I Strom vom Anwendungsteil
A
U Prüfspannung
A
Alternatives Messverfahren (Ersatz-Patientenableitstrom)
– Messart Alternativ P1
– Anschluss Netzstecker Prüfling (SK1) an Prüfdose
– Sonde an Anschluss P1
Prinzipschaltbild
Der Ableitstrom vom Anwendungsteil wird nach Aufschalten der
Prüfspannung zwischen den kurzgeschlossenen Leitern L-N-PE
(Anschlussstecker Prüfling) und den kurzgeschlossenen
Anschlüssen der Anwendungsteile gemessen.
Anschlussschaltbild
Direktes Messverfahren
– Messart Festanschluss P1
– Festanschluss
– Sonde an Anschluss P1
Prinzipschaltbild
Der Ableitstrom vom Anwendungsteil wird zwischen den kurzge-
schlossenen Anschlüssen der Anwendungsteile und PE des
Netzanschlusses gemessen.
Anschlussschaltbild
