15

Einzelmessungen

15.1

Allgemeines

• Mit dem Drehschalter wird die gewünschte Messung über die grüne
Drehschaltermarkierung und den grünen Kreisbogen ausgewählt.
• Parametriert und konfiguriert wird die jeweilige Messung
über die Softkeys. Zu den Parametereinstellungen gelangen
Sie über den Softkey mit dem nebenstehenden Symbol.
• Der in der Fußzeile der Messansicht jeweils eingeblen-
dete Parameter Messart kann über die nebenstehende
Taste direkt verändert werden, ohne die Messansicht
verlassen zu müssen.
• Die Anzeige und Auswahl der Polarität für Netzspannung
an Prüfdose kann über die nebenstehende Taste direkt
verändert werden, ohne die Messansicht verlassen zu
müssen.
• Für Einzelmessungen kann kein Grenzwert vorgegeben wer-
den, somit erfolgt auch keine Bewertung.
Messansicht Einzelmessung
PRINT
ESC
HELP
MEM
Messung
– starten
– stoppen
ESC: Änderungen verwerfen
und Rücksprung zur Messansicht
Numerische Eingabe (bei den Parametern UISO(soll), Offset ...) über Softkeytasten bei SECUTEST ST BASE(10)
Tastatur einblenden > Ziffern auswählen/übernehmen
/ Tastatur ausblenden > Anzeigewert bearbeiten
Eingabe verwerfen
& verlassen von Keyboard
Cursor nach unten
Ziffer an Cursorposition
Numerische Eingabe (bei den Parametern UISO(soll), Offset ...) über Touch-Keyboard bei Merkmal E01 (z.B. SECUTEST ST PRO)

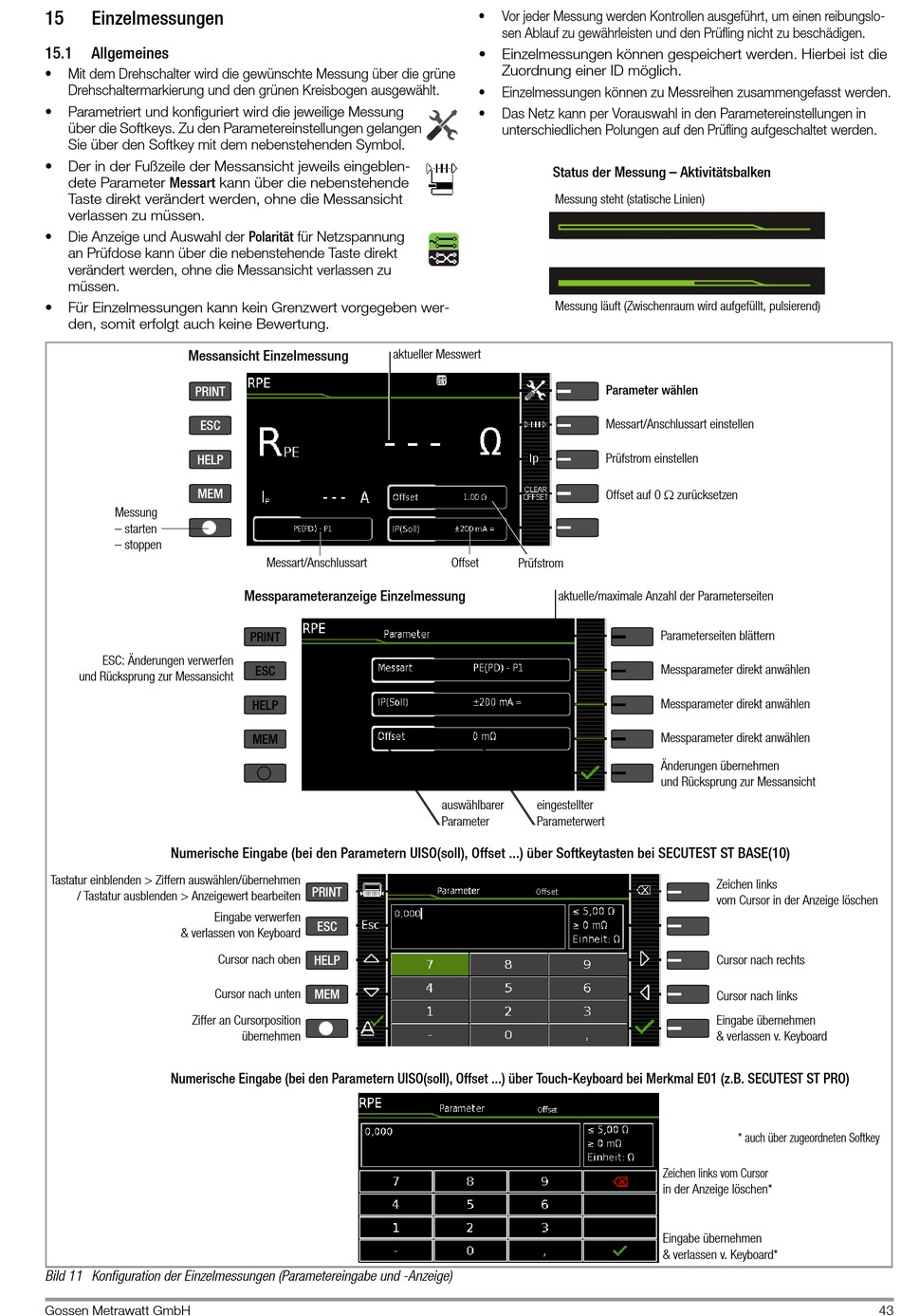

Bild 11 Konfiguration der Einzelmessungen (Parametereingabe und -Anzeige)
Gossen Metrawatt GmbH
Messart/Anschlussart
Messparameteranzeige Einzelmessung
PRINT
ESC
HELP
MEM
PRINT
ESC
Cursor nach oben
HELP
MEM
übernehmen
• Vor jeder Messung werden Kontrollen ausgeführt, um einen reibungslo-
sen Ablauf zu gewährleisten und den Prüfling nicht zu beschädigen.
• Einzelmessungen können gespeichert werden. Hierbei ist die
Zuordnung einer ID möglich.
• Einzelmessungen können zu Messreihen zusammengefasst werden.
• Das Netz kann per Vorauswahl in den Parametereinstellungen in
unterschiedlichen Polungen auf den Prüfling aufgeschaltet werden.
Status der Messung – Aktivitätsbalken
Messung steht (statische Linien)
Messung läuft (Zwischenraum wird aufgefüllt, pulsierend)
aktueller Messwert
Offset Prüfstrom
aktuelle/maximale Anzahl der Parameterseiten
auswählbarer eingestellter
Parameter Parameterwert
g
Parameter wählen
Messart/Anschlussart einstellen
Prüfstrom einstellen
Offset auf 0  zurücksetzen
Parameterseiten blättern
Messparameter direkt anwählen
Messparameter direkt anwählen
Messparameter direkt anwählen
Änderungen übernehmen
und Rücksprung zur Messansicht
Zeichen links
vom Cursor in der Anzeige löschen
Cursor nach rechts
Cursor nach links
Eingabe übernehmen
& verlassen v. Keyboard
* auch über zugeordneten Softkey
Zeichen links vom Cursor
in der Anzeige löschen*
Eingabe übernehmen
& verlassen v. Keyboard*
