3

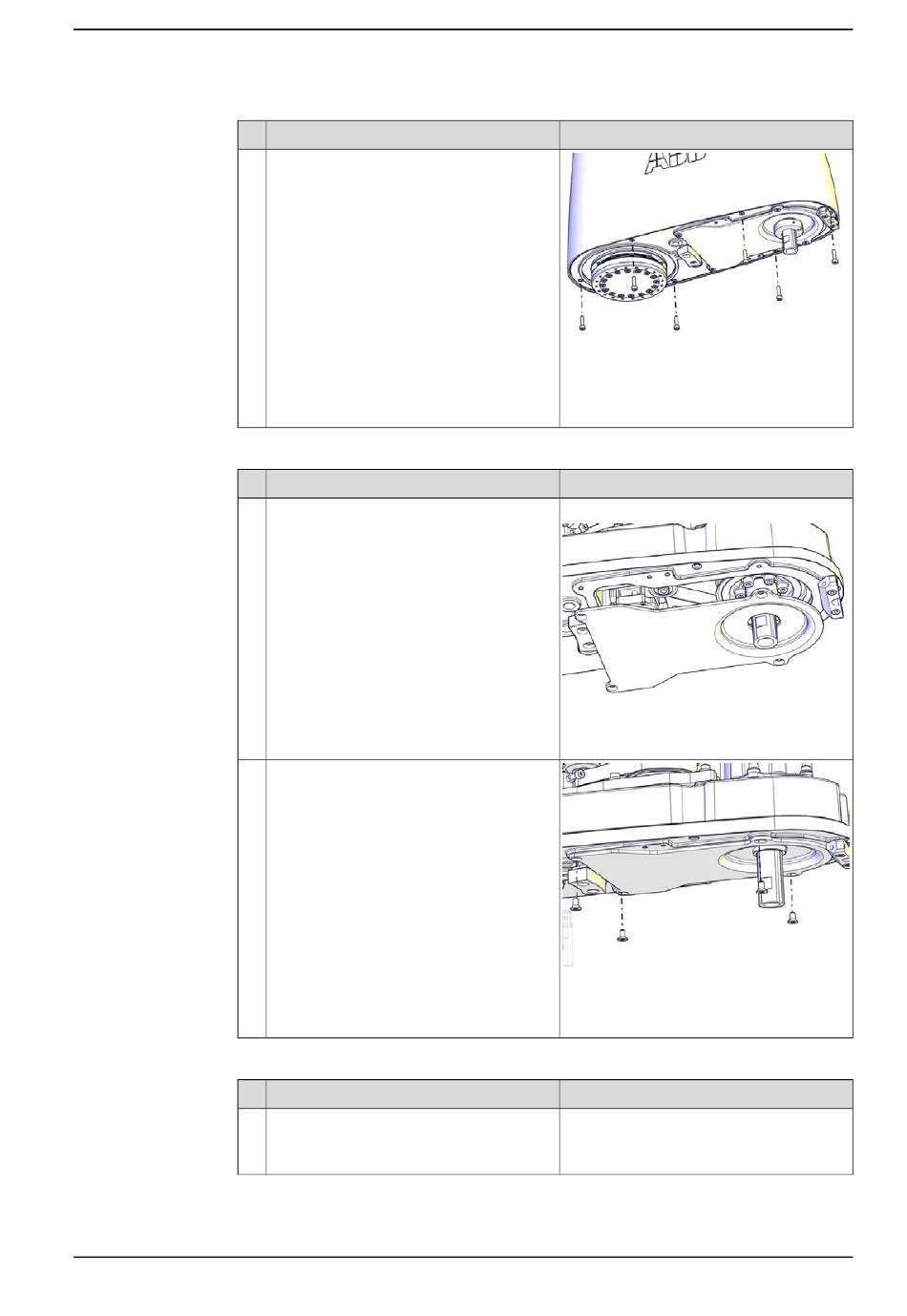

Wiedereinbau der unteren Abdeckung
1
2
Montage des unteren Anschlagblocks
1
Produkthandbuch - IRB 910SC
3HAC056430-003 Revision: K
4.4.2 Austausch der Kugelrollspindel mit Kerbverzahnung
Aktion
Bringen Sie die Abdeckung wieder an.
Aktion
Bringen Sie die Abdeckung wieder an.
Befestigen Sie sie mit den Schrauben.
Aktion
Prüfen Sie den oberen Anschlagblock der
Kugelrollspindel mit Kerbverzahnung.
Bei Beschädigung austauschen.
© Copyright 2016-2020 ABB. Alle Rechte vorbehalten.
Hinweis
xx1500002220
Schraube: M4x16 (6 St,)
Anzugsdrehmoment: 2 Nm
Hinweis
Untere Abdeckung: 3HAC060106-001
xx1500002225
xx1500002785
Schraube: M4x8 (4 St,)
Anzugsdrehmoment: 2 Nm
Hinweis
Unterer mechanischer Anschlagblock,
Achse 3 und Achse 4: 3HAC055208-001
Fortsetzung auf nächster Seite
4 Reparatur
Fortsetzung
243
