Afficher le graphique
Appuyez sur le bouton « Afficher le graphique » pour afficher la courbe de linéarisation.
Pour définir la plage d'affichage de l'axe des valeurs de mesure, saisissez la « Limite
inférieure » et la « Limite supérieure », puis actionnez le bouton « Actualiser ».

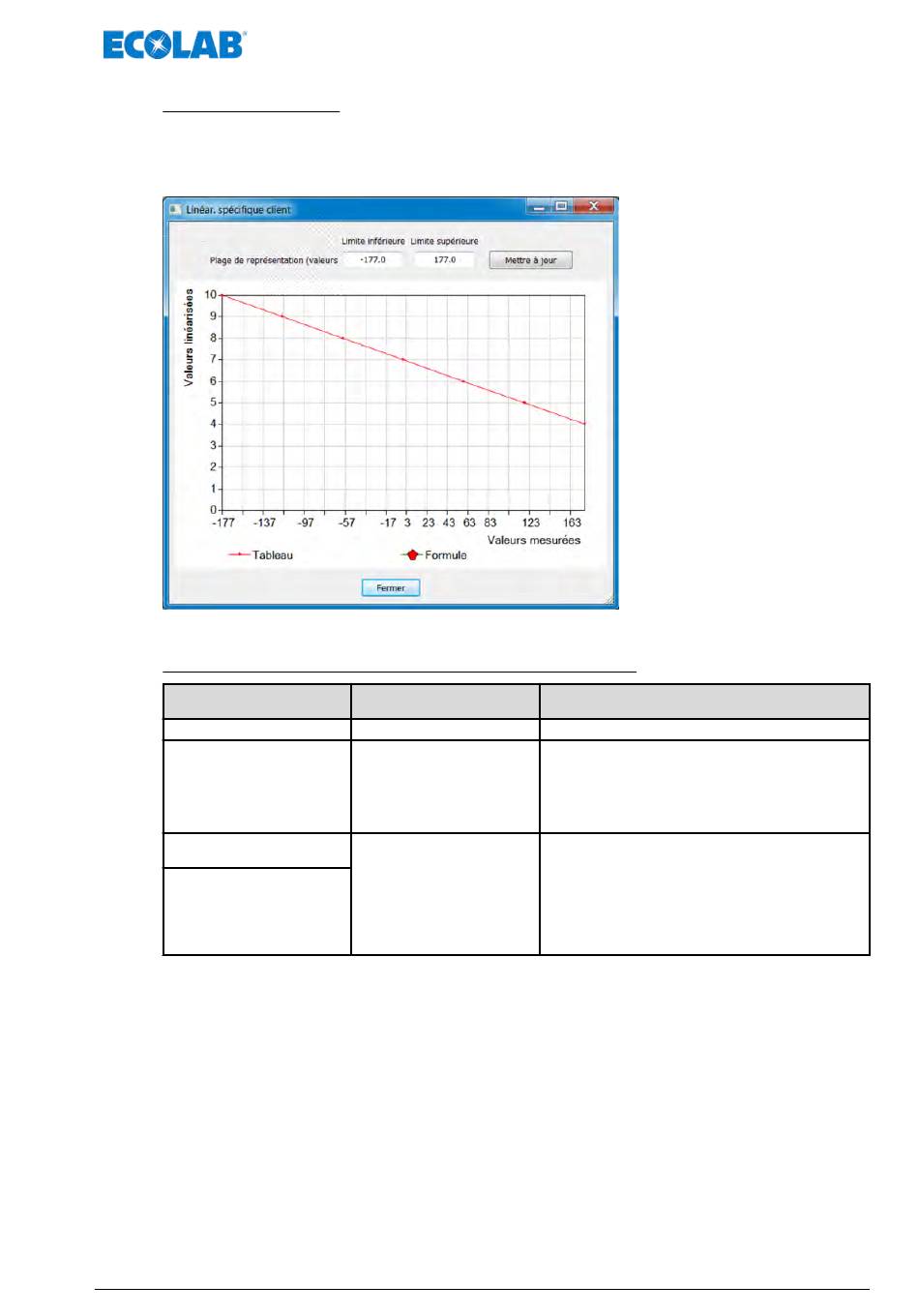

Fig. 128 : Linéarisation spécifique au client
Paramètres des linéarisations spécifiques au client 1 à 8
Paramètre
Désignation
Type de linéarisation
Début de la plage de
mesure
Fin de la plage de mesure
Sélection / option de
réglage
Texte de 15 caractères max. Désignation de la linéarisation
Valeurs de base de
formules
-99 999 à 99 999
239
Logiciel de configuration PC
Explication
Type de saisie des données de linéarisation
La linéarisation spécifique au client peut être
saisie sous forme de tableau de valeurs avec
paires de valeurs discrètes ou de formule
(polynôme de 4e ordre) pour la représentation
d'une courbe caractéristique de mesure.
uniquement lorsque le « Type de
linéarisation » est une « Formule » :
Limites de la plage de valeurs de la colonne Y
Les valeurs de signaux des capteurs (valeurs X)
sont converties en valeurs de mesure (valeurs Y)
par la formule. Les valeurs Y forment la valeur de
mesure d'entrée des entrées analogiques du
« Versatronic » .
