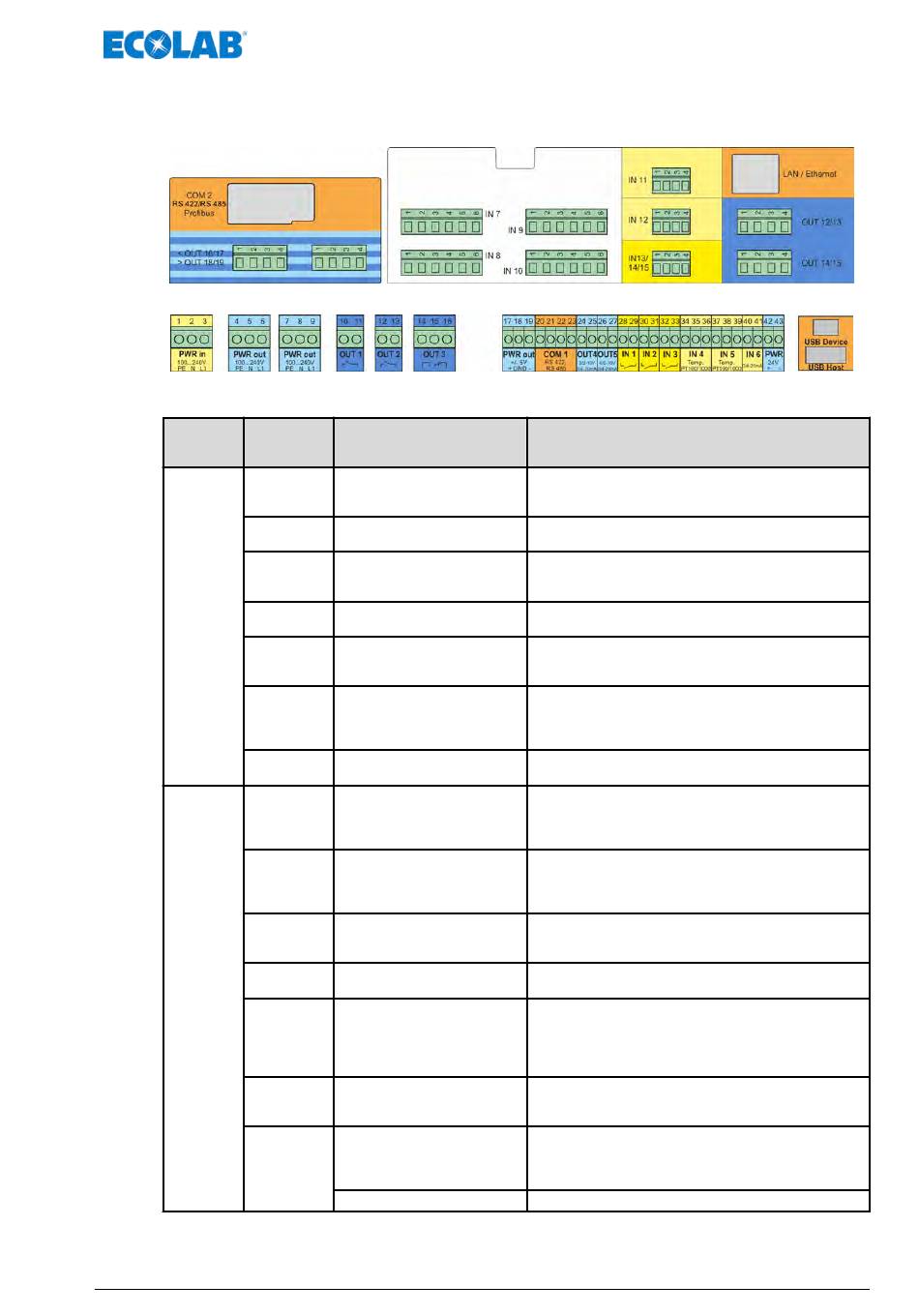

7.4 Vista general de la conexión
Grupo
construc-
tivo Tipo
Parte Entrada de
básica alimentación
de tensión
Entradas
analógicas
Entradas
binarias
Salidas
analógicas
Salidas
binarias
Salidas de
alimentación
de tensión
Interfaces
Placas de Entradas de
opciones análisis
(módulos de
medición)
Entradas
analógicas
Entradas
binarias
Salidas
analógicas
Salidas
binarias
Salidas de
alimentación
de tensión
Interfaces
Placas de opciones
Parte básica
Denominación
PWR IN
IN 6
IN 1
IN 2
IN 3
OUT 4
OUT 5
OUT 1 (contacto de trabajo)
OUT 2 (contacto de trabajo)
OUT 3 (conmutador)
PWR OUT (tensión de red)
PWR OUT (tensión de red)
PWR OUT (5V)
PWR OUT (24V)
COM 1
IN7, IN8, IN9, IN10
IN 11, IN 12
IN 13/14/15
OUT 16, OUT 18
OUT 12/13, OUT 14/15,
OUT 16/17, OUT 18/19
OUT 14/15
COM 2
COM 3 (Ethernet)
57
Conexión eléctrica
Asignación de pines
1 (PE), 2 (N),3 (L1)
40,41
28,29
30,31
32,33
24,25
26,27
10,11
12,13
14,15,16
4 (PE),5 (N),6 (L1)
7 (PE),8 (N),9 (L1)
17 (+),18 (GND),19 (-)
42 (+),43 (-)
RS 422: 20 (RxD+),21 (RxD-),22 (TxD+),23 (TxD-)
RS 485: 22 (RxD+/TxD+), 23 (RxD-/TxD-)
En función del tipo del módulo de medición
Temperatura 2 conductores: 2,4
Temperatura 3 conductores: 2,3,4
Señal normalizada 0 -10V: 1,4
Señal normalizada 0/4-20mA: 3,4
IN 13: 1,4
IN 14: 2,4
IN 15: 3,4
1,2
Contacto del conmutador:
OUT 12, OUT14, OUT 16, OUT 18: 1,2,3
Contacto de trabajo:
OUT 12, OUT14, OUT 16, OUT 18: 1,2
OUT 13, OUT 15, OUT 17, OUT 19: 3,4
24V: 1 (+), 2 (-)
5V: 3 (+), 4 (GND), 5 (-)
RS 422: 1 (RxD+),2 (RxD-),3 (TxD+),4 (TxD-)
RS 485: 3 (RxD+/TxD+), 4 (RxD-/TxD-)
Profibus DP:
3 (RxD/TxD-P), 5 (DGND), 6 (VP), 8 (RxD/TxD-N)
Conexión LAN tipo RJ-45 (casquillo)
