Le uscite del regolatore possono essere controllate in due modi diversi
n Immissione manuale del valore:
Con il pulsante "immissione manuale", viene richiamata la finestra di dialogo per
l'immissione di un valore numerico fisso per il livello di regolazione manuale.
n Comando ad impulsi:
Premendo e tenendo premuti i tasti freccia, il livello di regolazione è impostato su
±100 % o su ON sulla corrispondente uscita binaria, a seconda della configurazione
del regolatore. Dopo il rilascio, il livello di regolazione scende a 0 % o la
corrispondente uscita binaria del regolatore su "OFF". Questa funzione viene utilizzata
per azionare manualmente i dispositivi di regolazione (ad es. elettrovalvole, pompe di
dosaggio od organi di regolazione del motore). Per proteggere i dispositivi di
regolazione, il livello di regolazione, quando viene premuto, non cambia bruscamente,
ma costantemente.

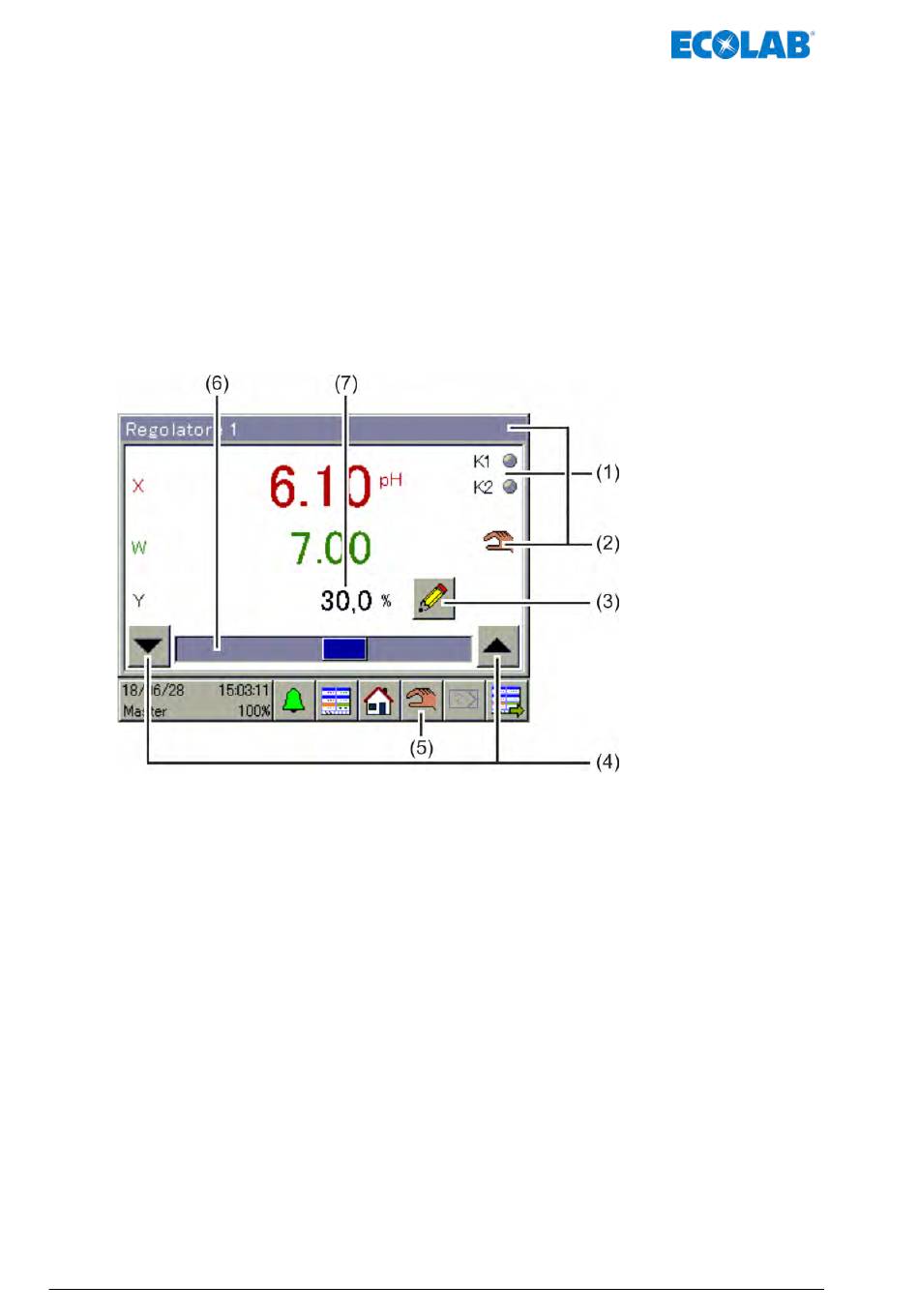

Fig. 42: Regolatore in modalità manuale
(1) Rappresentazione dei segnali di uscita del regolatore
binario come indicatori luminosi
(2) Visualizzazione della modalità manuale attiva
(3) Pulsante "Inserimento manuale" per l'inserimento
manuale del livello di regolazione
(4) Pulsanti "comando ad impulsi" per l'azionamento
manuale dell'organo di regolazione: freccia verso il
basso per il livello di regolazione = -100% o uscita
binaria del regolatore (solo per regolatori a tre punti, tre
fasi e regolatori continui con posizionatore integrato) /
freccia verso l'alto per livello di regolazione = + 100%
o uscita del regolatore binario
417102269 Rev. 2-08.2020
(5) Pulsante di accensione/spegnimento in "modalità
manuale"
(6) Grafico a barre che mostra il livello di regolazione
attuale
(7) Visualizzazione numerica del livello di regolazione
attuale
