Vista pennino registratore
Il pulsante "smistamento canale" (vedi Fig. 46 (2)) evidenzia le singole misurazioni del
rispettivo gruppo.

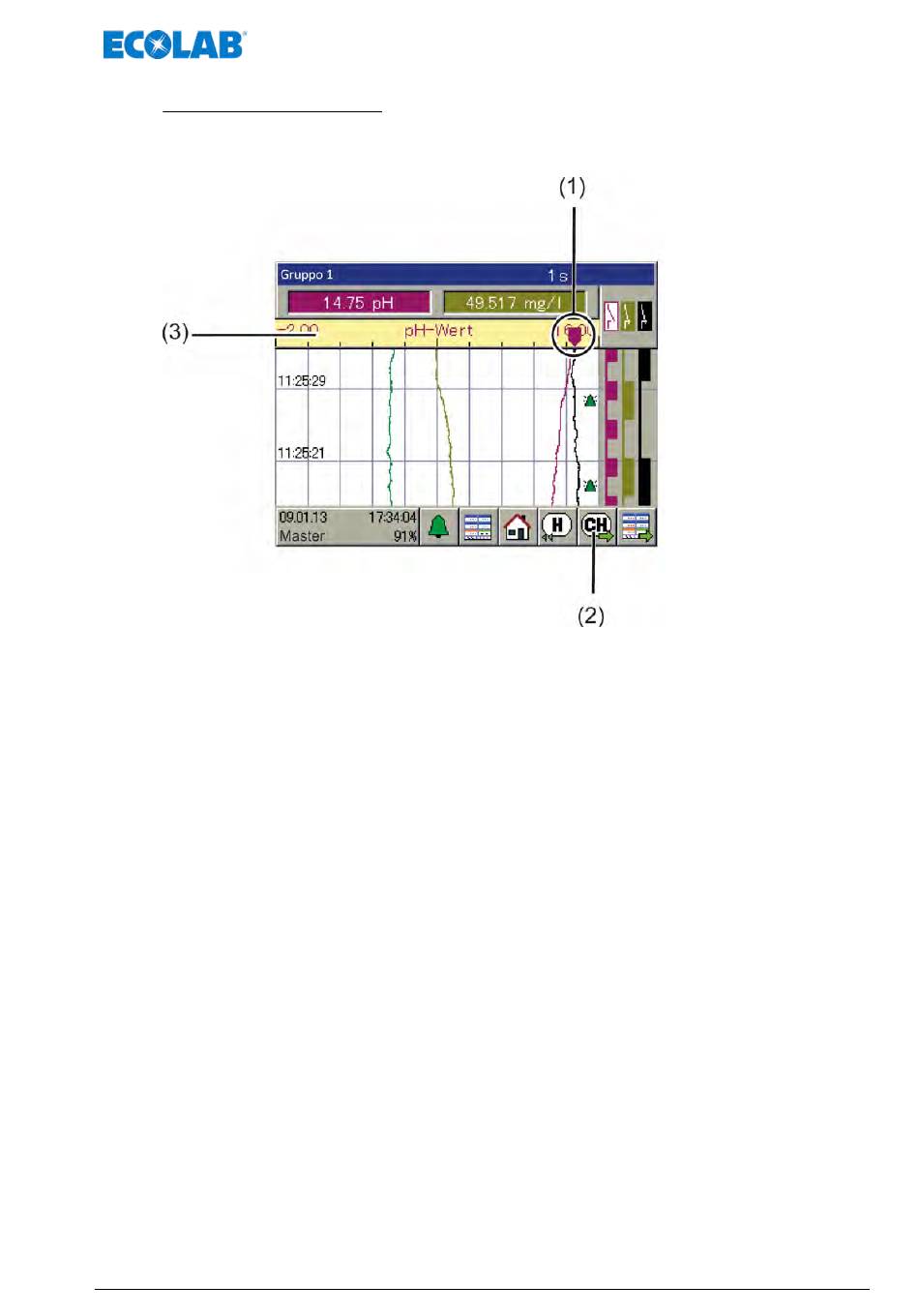

Fig. 46: Vista pennino registratore
(1) Punta registratore
La posizione sulla scala corrisponde alla lettura attuale
del canale.
(2) Pulsante "Smistamento canale" per passare in
rassegna le viste pennino registratore (grafici di una
scala con punta registratore) per ciascuno dei canali da
1 a 4
(3) Scala
L'inizio e la fine della scala corrispondono al "campo di
visualizzazione" nella configurazione della sorgente del
valore analogico (ad es. Ingresso analogico o formula
matematica).
