7.6.3 Medición Ci (conductividad inductiva)
Ranura de
inserción Opción/ variante de conexión
IN 7 Placa de opciones Ci (medición de la conductividad inductiva)
IN 8
1 = bobina del transmisor + (br)
IN 9
2 = bobina del transmisor Gnd (bk)
IN 10
3 = bobina del receptor + (wt)
4 = bobina del receptor Gnd (bk)
5 = puente entre 4 y 5
6 = puente entre 5 y 6

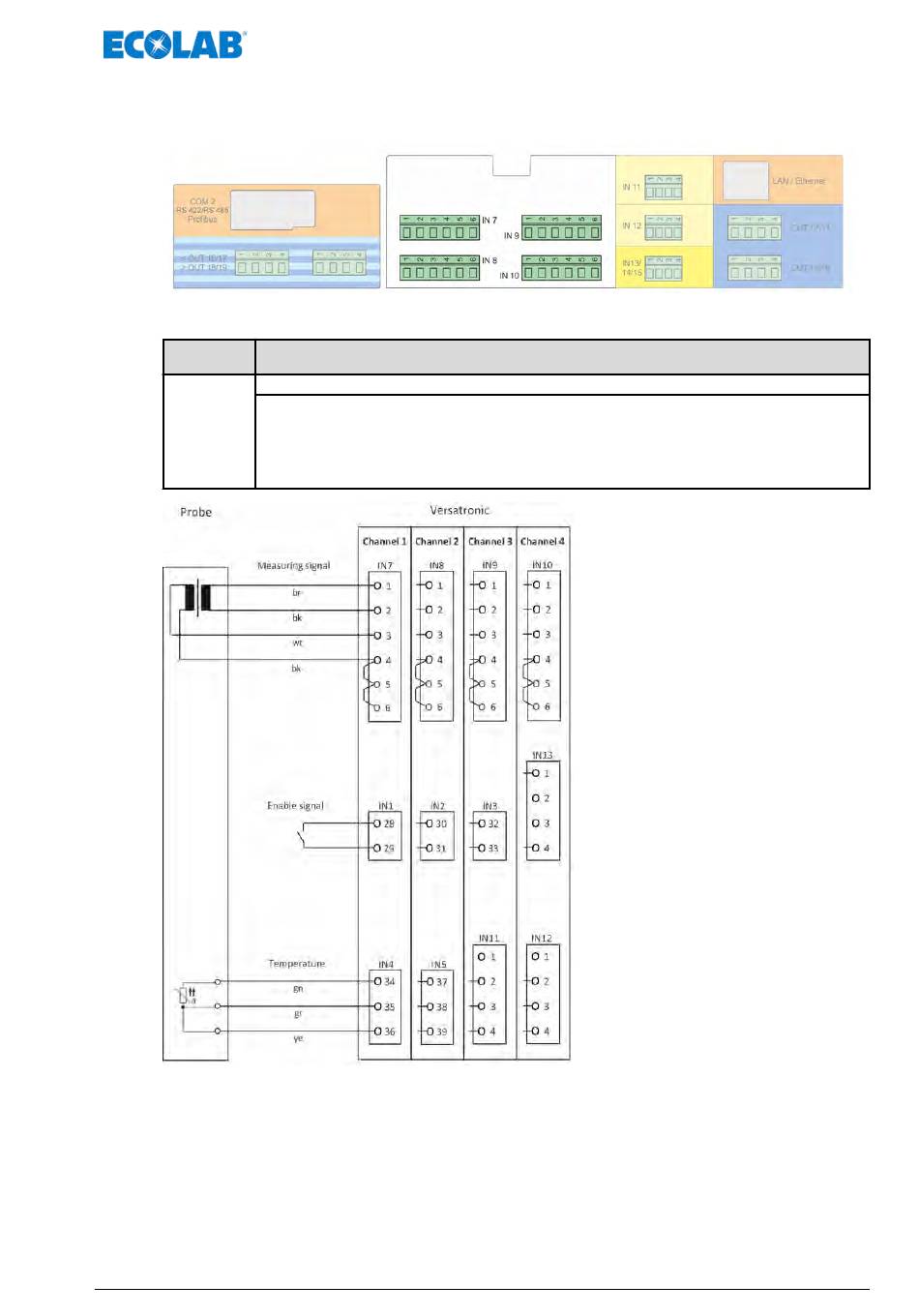

Fig. 21: Plano de conexiones medición Ci
