Conexión eléctrica
7.7

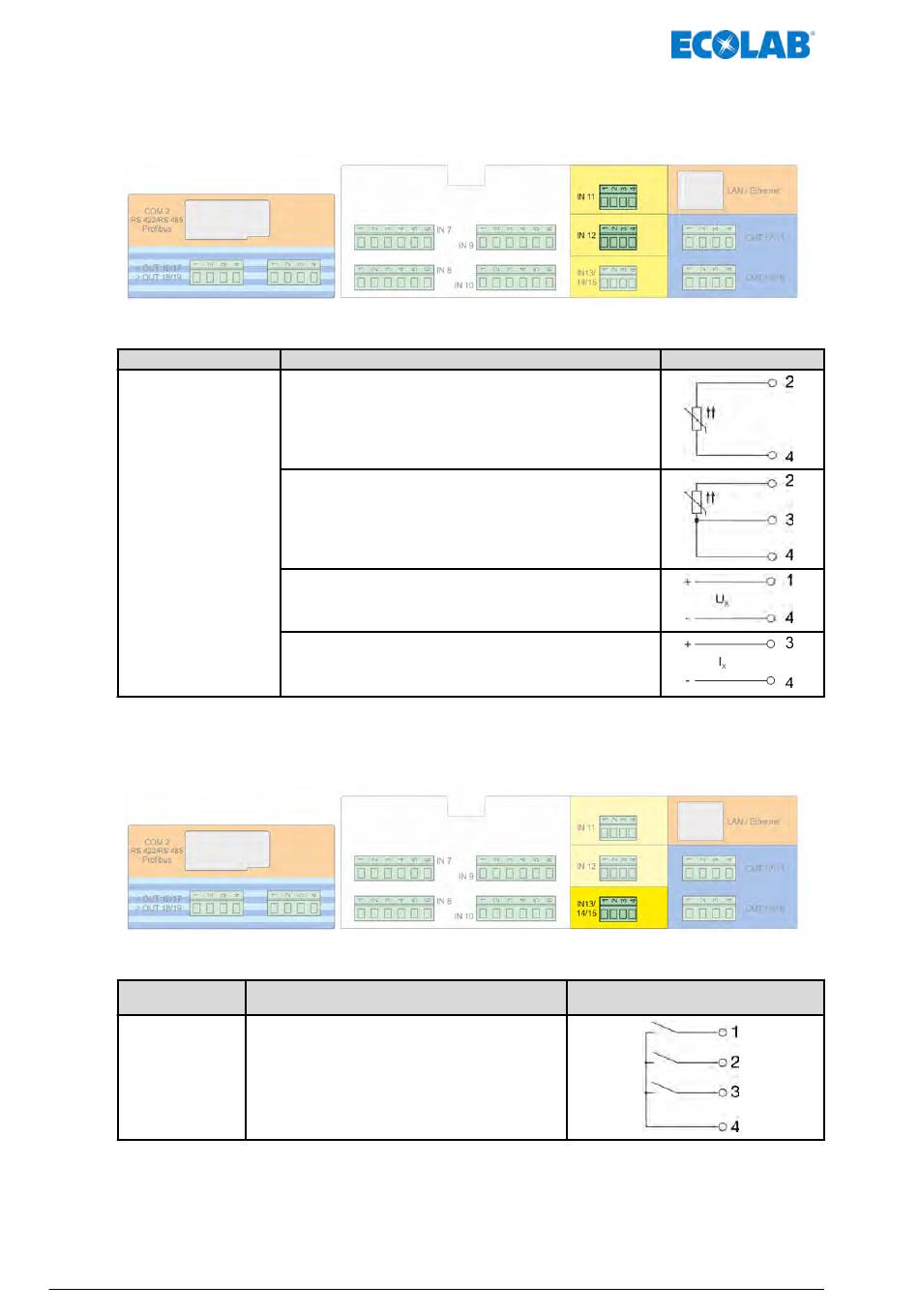

Planos de conexiones placas de opciones

7.7.1 Placas de opciones entradas analógicas (entradas universales)
Ranura de inserción Variante de conexión
IN 11
IN 12
7.7.2

Placas de opciones entradas binarias

Conector/
terminal
IN 13/14/15
417102269 Rev. 2-08.2020
Termómetro de resistencia
circuito de 2 conductores
PT100 / PT1000
Termómetro de resistencia
circuito de 3 conductores
PT100 / PT1000
Señal normalizada
tensión 0 hasta 10 V
Señal normalizada
corriente 0(4) hasta +20 mA
Variante de conexión
3× entrada binaria
Símbolo
74
Símbolo
