Anteprima
Il pulsante "Anteprima" nell'editor dell'immagine del processo apre l'anteprima.
Qui l'immagine del processo può essere visualizzata nella vista di progettazione.
L'immagine del processo viene visualizzata come verrà vista in seguito sul dispositivo. Gli
oggetti di trascinamento e rilascio possono essere spostati. Trascinando gli angoli e i
bordi è possibile ridimensionare gli oggetti. Gli oggetti possono essere spostati, allineati,
formattati e simulati usando i pulsanti di questa finestra. L'asse della posizione X va da
sinistra a destra, l'asse della posizione Y dall'alto verso il basso.
L'origine delle coordinate è l'angolo in alto a sinistra nell'immagine di processo.

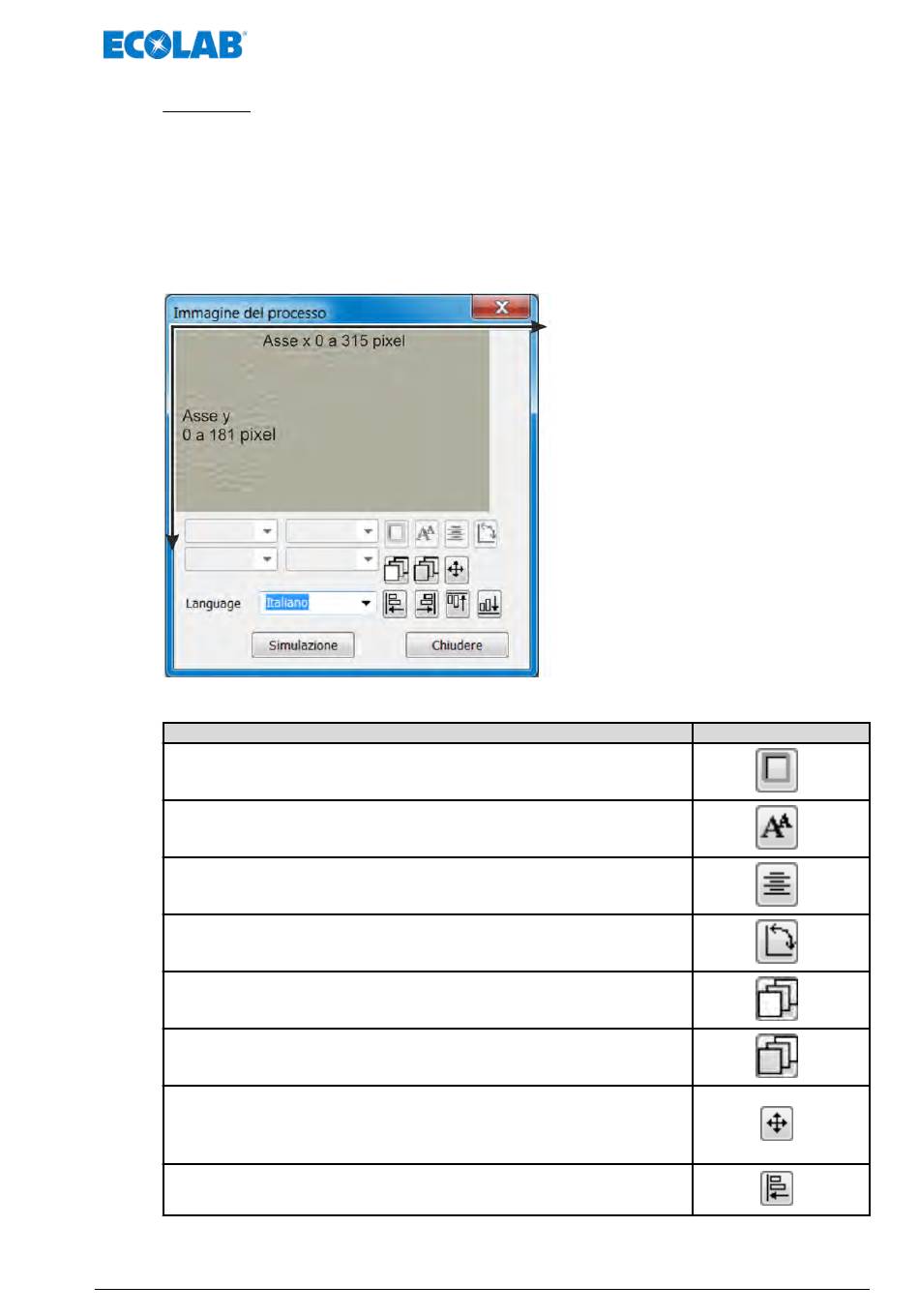

Fig. 131: Immagine di processo
Funzione
"Formato cornice"
cambia il formato della cornice di un oggetto incorniciato
"Dimensione carattere"
cambia la dimensione del carattere di un oggetto con il testo
"L'allineamento"
cambia l'allineamento del carattere degli oggetti con testo
„Tipo oggetto"
cambia l'orientamento dell'oggetto (orizzontale/verticale)
"Avanti"
sposta un oggetto nei livelli grafici di un passo in avanti
"Indietro"
sposta un oggetto nei livelli grafici di un passo indietro
"Sposta"
apre una finestra con i pulsanti freccia per lo spostamento passo-passo degli
oggetti
Freccia singola: Sposta di 1 pixel
Freccia singola: Sposta di 10 pixel
"Allinea a sinistra"
Allinea più oggetti selezionati contemporaneamente sul bordo sinistro del primo
oggetto selezionato ( 1 )
Programma di installazione del PC
241
Pulsante
