Montage

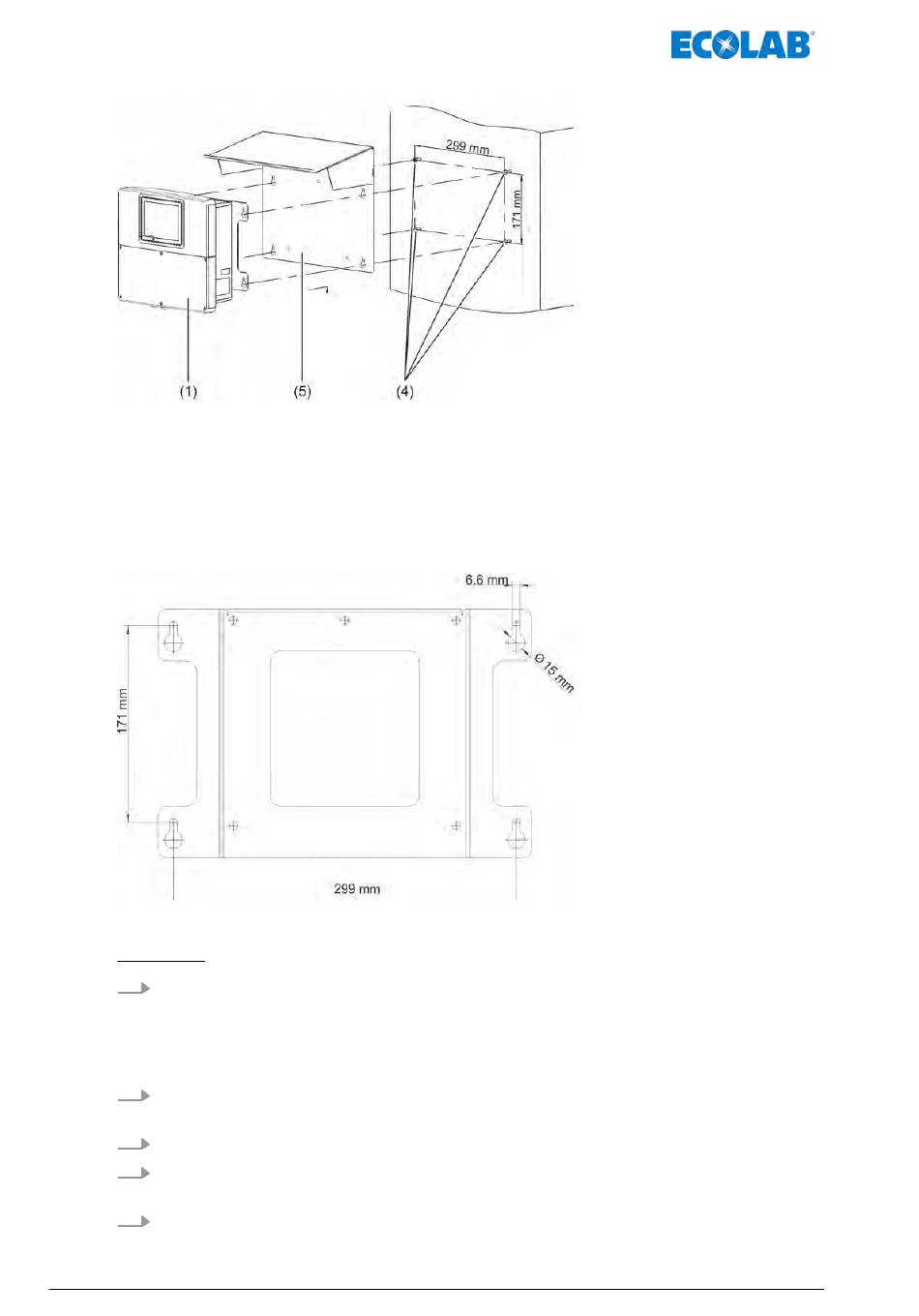

Fig. 6 : Montage en saillie 2
1 Ecolab « Versatronic »
4 Vis de fixation (vis hexagonales Ø 6 mm)
6.2.1 Plan de perçage
Fig. 7 : Plan de perçage
Procédure
1. Marquez l'emplacement des trous de fixation sur la surface de montage,
conformément au plan de perçage.
Pour ce faire, vous pouvez également utiliser la tôle de montage en tant gabarit.
Dans la zone des passages de câbles, laissez suffisamment de place pour
manœuvrer les câbles.
2. Montez les vis de fixation (pos. 4) de sorte que les têtes de vis se trouvent à env.
1 cm de la surface de montage.
3. Fixez la plaque de montage (pos. 2) avec les vis (3) à l'arrière de l'appareil (pos. 1).
4. Suspendez l'appareil (pos. 1) et l'auvent de protection contre les intempéries
(pos. 5), ainsi que la plaque de montage, sur les vis.
5. Serrez les vis de fixation.
417102269 Rev. 2-08.2020
5 Auvent de protection contre les intempéries Acier
inoxydable 1.4301
