Collegamento elettrico
7.7.4

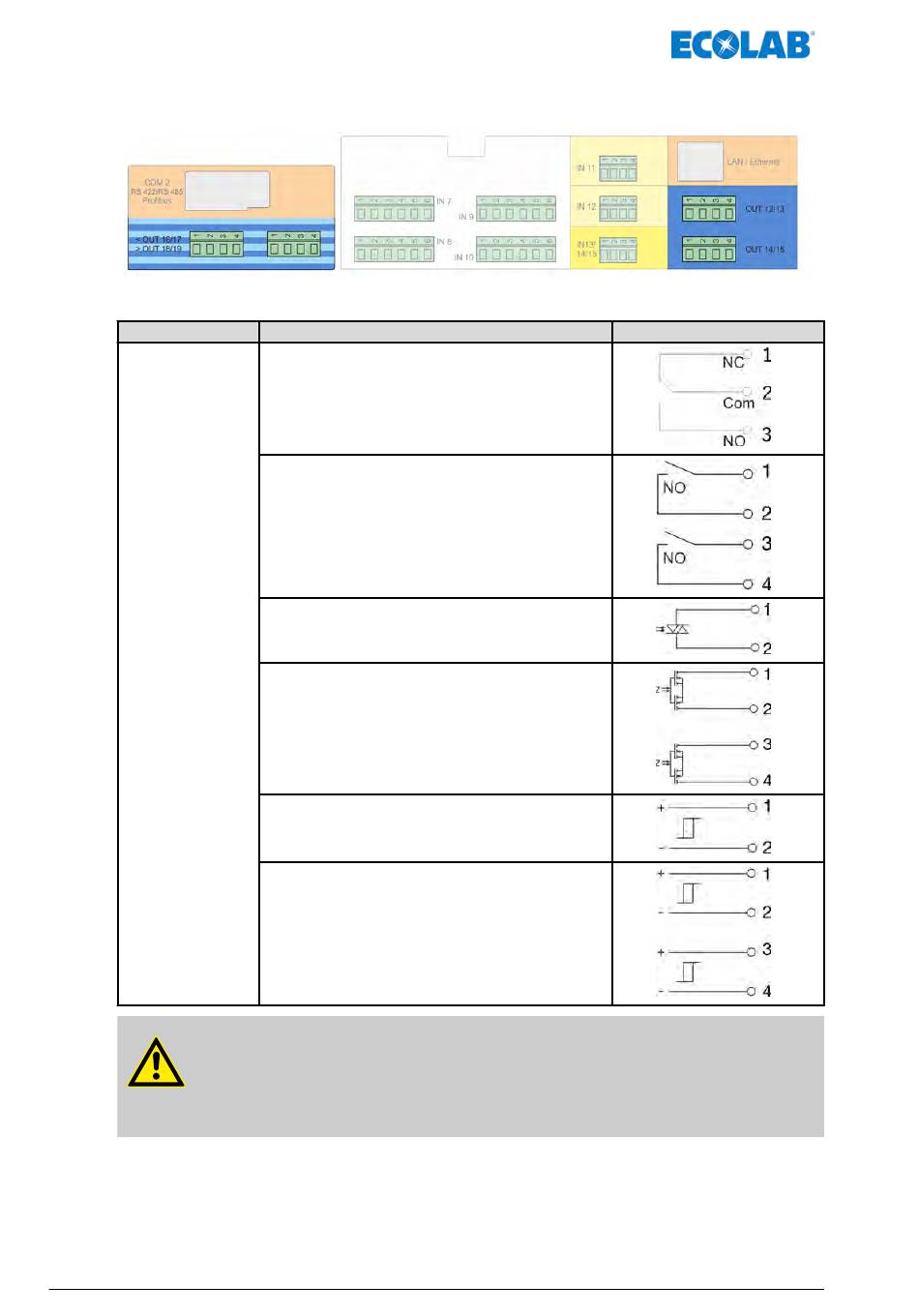

Schede opzionali uscite binarie

Slot
OUT 12/13, OUT
14/15,OUT 16/17,
OUT 18/19
AVVERTIMENTO!
Non è consentita la combinazione di circuiti a bassissima tensione di rete e
circuiti di sicurezza a bassissima tensione su un'opzione di contatto di
chiusura doppio.
417102269 Rev. 2-08.2020
Opzione/ variante di collegamento
Relè
Contatto di commutazione
2× Relè Contatto di chiusura
Relè allo stato solido Triac 230 V/1 A
2× Relè a stato solido PhotoMOS®50 V/200 mA
Uscita binaria 0/22 V
2× Uscita binaria 0/12 V
74
Simbolo
