Collegamento elettrico
7.7.6

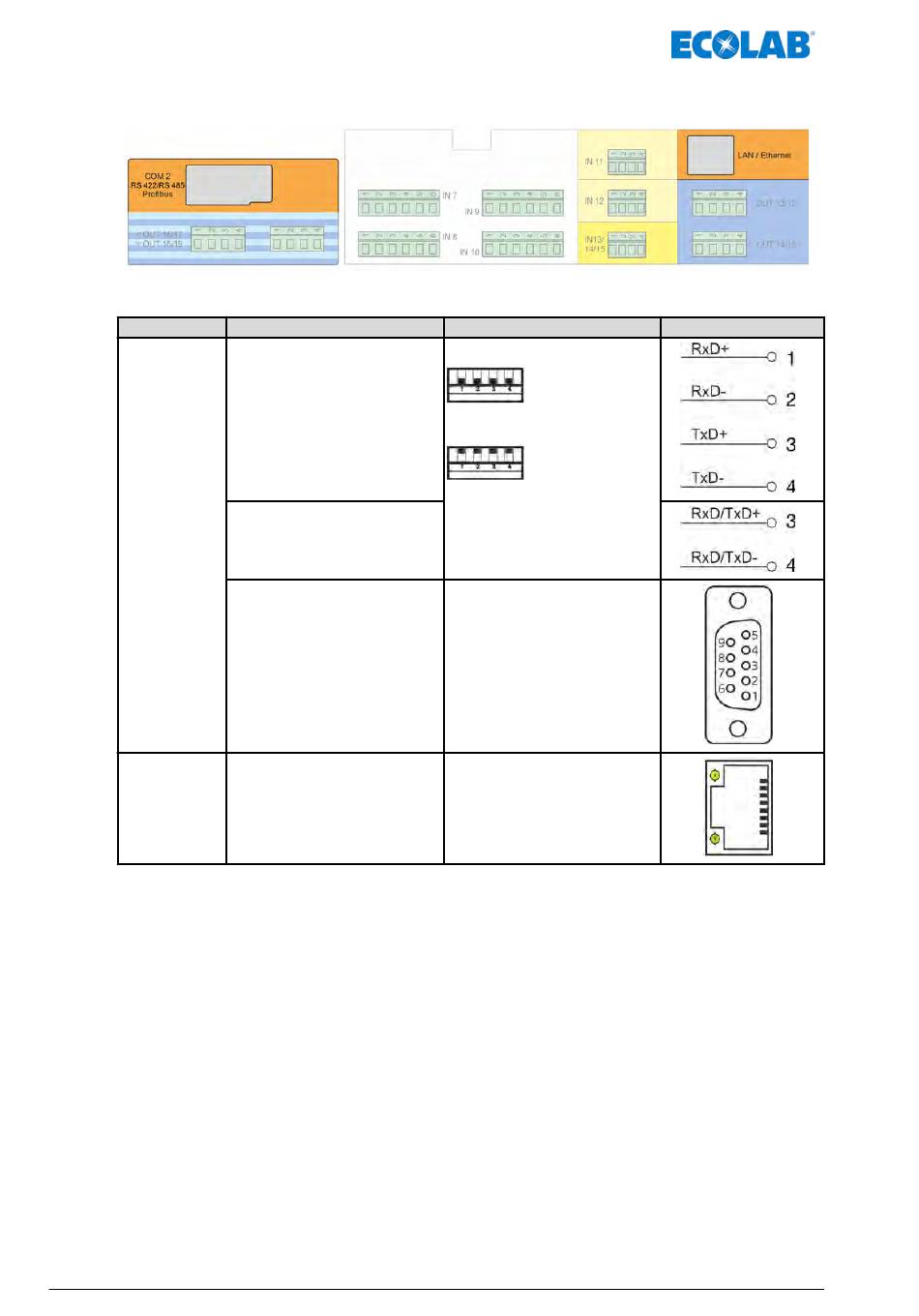

Interfacce per schede opzionali

Slot
COM 2
LAN
417102269 Rev. 2-08.2020
Possibilità di collegamento Resistenze terminali
RS422
Resistenze terminali
configurabili con interruttori DIP
su scheda opzionale
RS485
Resistenze terminali
configurabili con interruttori DIP
su scheda opzionale
PROFIBUS-DP
3 = RxD/TxD-P
5 = DGND
6 = VP
8 = RxD/TxD-N
Ethernet
Tipo RJ-45 (presa)
Con resistenze terminali
Senza resistenze terminali
-
-
76
Simbolo
