8
Parametrieren der Geräte - CANopen
moog
Id.-Nr.: CA65647-002 Stand: 03/2020

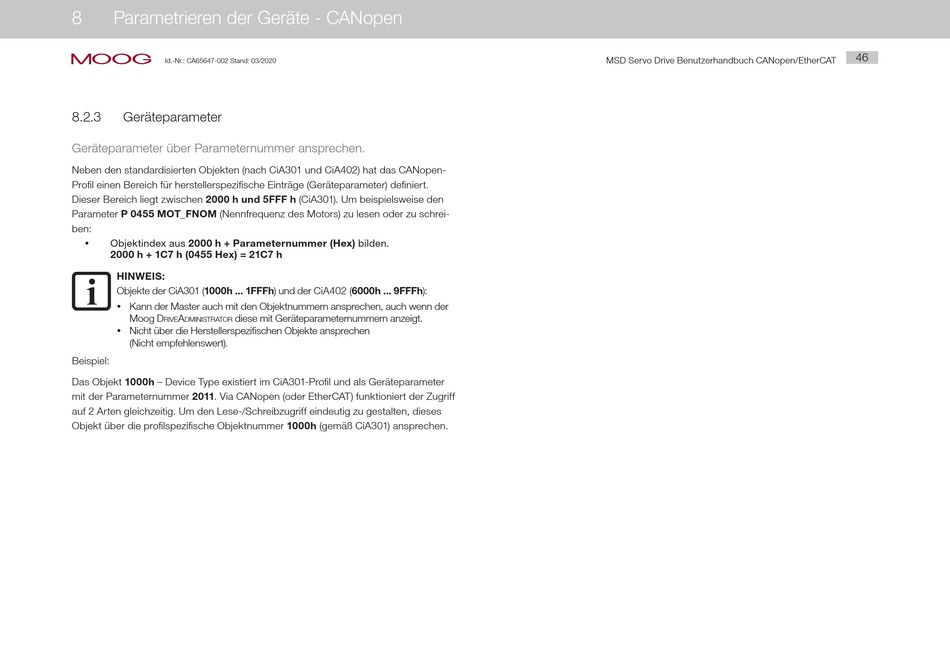

8.2.3
Geräteparameter
Geräteparameter über Parameternummer ansprechen.
Neben den standardisierten Objekten (nach CiA301 und CiA402) hat das CANopen-
Profil einen Bereich für herstellerspezifische Einträge (Geräteparameter) definiert.
Dieser Bereich liegt zwischen 2000 h und 5FFF h (CiA301). Um beispielsweise den
Parameter P 0455 MOT_FNOM (Nennfrequenz des Motors) zu lesen oder zu schrei-
ben:
Objektindex aus 2000 h + Parameternummer (Hex) bilden.
y
2000 h + 1C7 h (0455 Hex) = 21C7 h
HINWEIS:
Objekte der CiA301 (1000h ... 1FFFh) und der CiA402 (6000h ... 9FFFh):
y Kann der Master auch mit den Objektnummern ansprechen, auch wenn der
Moog D
A
diese mit Geräteparameternummern anzeigt.
rive
DministrAtor
y Nicht über die Herstellerspezifischen Objekte ansprechen
(Nicht empfehlenswert).
Beispiel:
Das Objekt 1000h – Device Type existiert im CiA301-Profil und als Geräteparameter
mit der Parameternummer 2011. Via CANopen (oder EtherCAT) funktioniert der Zugriff
auf 2 Arten gleichzeitig. Um den Lese-/Schreibzugriff eindeutig zu gestalten, dieses
Objekt über die profilspezifische Objektnummer 1000h (gemäß CiA301) ansprechen.
MSD Servo Drive Benutzerhandbuch CANopen/EtherCAT
46
