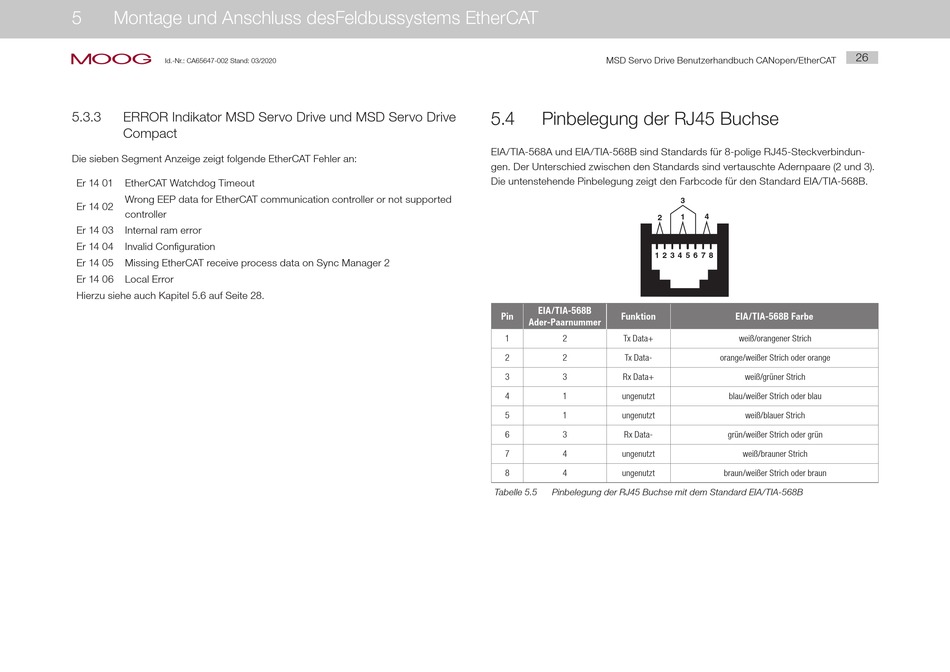

5
Montage und Anschluss desFeldbussystems EtherCAT
moog
Id.-Nr.: CA65647-002 Stand: 03/2020
5.3.3
ERROR Indikator MSD Servo Drive und MSD Servo Drive
Compact
Die sieben Segment Anzeige zeigt folgende EtherCAT Fehler an:
Er 14 01
EtherCAT Watchdog Timeout
Wrong EEP data for EtherCAT communication controller or not supported
Er 14 02
controller
Er 14 03
Internal ram error
Er 14 04
Invalid Configuration
Er 14 05
Missing EtherCAT receive process data on Sync Manager 2
Er 14 06
Local Error
Hierzu siehe auch Kapitel 5.6 auf Seite 28.
MSD Servo Drive Benutzerhandbuch CANopen/EtherCAT
5.4
Pinbelegung der RJ45 Buchse
EIA/TIA-568A und EIA/TIA-568B sind Standards für 8-polige RJ45-Steckverbindun-
gen. Der Unterschied zwischen den Standards sind vertauschte Adernpaare (2 und 3).
Die untenstehende Pinbelegung zeigt den Farbcode für den Standard EIA/TIA-568B.
2
1 2 3 4 5 6 7 8
EIA/TIA-568B
Pin
Funktion
Ader-Paarnummer
1
2
Tx Data+
2
2
Tx Data-
3
3
Rx Data+
4
1
ungenutzt
5
1
ungenutzt
6
3
Rx Data-
7
4
ungenutzt
8
4
ungenutzt
Tabelle 5.5
Pinbelegung der RJ45 Buchse mit dem Standard EIA/TIA-568B
26
3
1
4
EIA/TIA-568B Farbe
weiß/orangener Strich
orange/weißer Strich oder orange
weiß/grüner Strich
blau/weißer Strich oder blau
weiß/blauer Strich
grün/weißer Strich oder grün
weiß/brauner Strich
braun/weißer Strich oder braun
