Inhaltszusammenfassung für Moog MSD

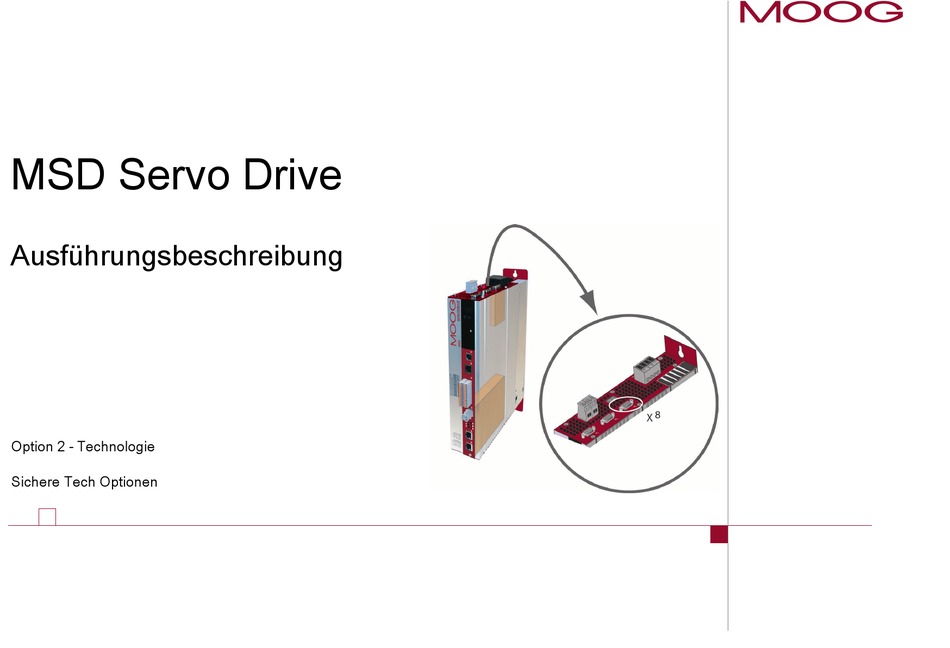

- Seite 1 MSD Servo Drive Ausführungsbeschreibung Option 2 - Technologie Sichere Tech Optionen...
- Seite 2 Hinweis: Firmware- Baureihe integrierter Sicher- Sichere Tech Option Dieses Dokument ersetzt nicht die Betriebsanleitung MSD Servo Drive. Bitte Version heitssteuerung (FS)) beachten Sie unbedingt die Informationen über "Maßnahmen zu Ihrer Sicherheit", "bestimmungsgemäße Verwendung" und "Verantwortlichkeit" die Sie in der Betriebsanleitung finden. Informationen über Einbau, Installation und...
-
Seite 3: Inhaltsverzeichnis
Leitungstypen und Verlegung ..............8 2.2.2 Pin-Belegung Eingang (Buchse) X8 .............8 Zweite sichere Achsüberwachung ..........9 Geberauswahl ....................9 Technische Daten Schnittstelle (X8) ..............10 3.2.1 Leitungstyp und Verlegung..............10 3.2.2 Pin-Belegung Eingang (Buchse) X8 .............10 Ausführungsbeschreibung Sichere Tech Optionen moog Id.-Nr.: CC23875-002 Stand: 08/2016... - Seite 4 Ausführungsbeschreibung Sichere Tech Optionen moog Id.-Nr.: CC23875-002 Stand: 08/2016...
-
Seite 5: Zweiter Sicherer Sin/Cos-Geber
Zweiter sicherer Sin/Cos-Geber Gilt für G392-xxxxxA, G393-xxx-xA, G395-xxx-xA, G397-xxx-xA Diese Tech Option ermöglicht eine Erweiterung der Geberkombinationen am MSD Servo Drive mit integrierter Sicherheitssteuerung (MSD Servo Drive FS). Der zusätzliche Geberanschluss X8 ermöglicht die Auswertung nachfolgend aufgeführter Gebertypen in der integrierten Sicherheitsteuerung als Überwachungsgeber. -
Seite 6: Leitungstyp Und Verlegung
Zweiter sicherer Sin/Cos-Geber moog Ausführungsbeschreibung Sichere Tech Optionen Id.-Nr.: CC23875-002 Stand: 08/2016 1.2.1 Leitungstyp und Verlegung Der Leitungstyp ist entsprechend des Motor-/Geberherstellers auszuführen. Folgende HINWEIS: Bedingungen sind zu beachten: Durch die Verwendung der Sense-Leitung wird einem Spannungsabfall Nur geschirmte Leitungen verwenden auf der Geberleitung entgegengewirkt. -
Seite 7: Zweiter Sicherer Ssi-Geber
Zweiter sicherer SSI-Geber Gilt für G392-xxxxxB, G393-xxx-xB, G395-xxx-xB, G397-xxx-xB Diese Tech Option, ermöglicht den Anschluss eines zweiten SSI Gebers am MSD Servo Drive mit integrierter Sicherheitssteuerung (MSD Servo Drive FS). Die zusätzliche Geberschnittstelle X8 ermöglicht die Auswertung nachfolgend aufgeführter Gebertypen in der integrierten Sicherheitsteuerung als Überwachungsgeber. -
Seite 8: Leitungstypen Und Verlegung
Zweiter sicherer SSI-Geber Ausführungsbeschreibung Sichere Tech Optionen moog Id.-Nr.: CC23875-002 Stand: 08/2016 2.2.1 Leitungstypen und Verlegung Um einen Potentialbezug herzustellen, muss dennoch der GND (Pin 8) der Schnittstelle X8 mit dem GND der Spannungsversorgung verbunden werden. Der Leitungstyp ist entsprechend des Motor-/Geberherstellers auszuführen. Folgende Die verwendete Versorgungsspannung wird überwacht und muss für diese... -
Seite 9: Zweite Sichere Achsüberwachung
Einlesen eines Sin/Cos Gebers einer fremden Achse, welche Die technischen Spezifikationen der Gebertypen sind aus den Dokumentationen des Drehgeberherstellers zu dann mit Hilfe der im MSD Servo Drive FS implementierten Sicherheitssteuerung entnehmen. ausgewertet wird. A = Adapterkabel zur Überwa-... -
Seite 10: Technische Daten Schnittstelle (X8)
Technische Daten Schnittstelle (X8) 3.2.2 Pin-Belegung Eingang (Buchse) X8 Anschluss Funktion Sin/Cos-Geber Sin/Cos MSD Servo Drive FS Spur A- x Differenzspannungseingang, EIA422 kompatibel* Spur A+ x Max. Leitungslänge: 15 m (zwischen der zu überwachenden Antriebsachse und dem Optionsanschluss) Schnittstelle X8... - Seite 12 Telefax +49 7031 622 100 www.moog.com/industrial drives-support@moog.com Moog ist ein eingetragenes Warenzeichen der Moog, Inc. und ihrer Niederlassungen. Alle hierin aufgeführten Warenzeichen sind Eigentum der Moog Inc. und ihrer Nieder- lassungen. Alle Rechte vorbehalten. © 2016 Moog GmbH. Technische Änderungen vorbehalten.
