Ausnahmebehandlung
4.3.3.19.1.2.2 Generatorischer Betrieb
Im generatorischen Betrieb bleibt ein Netzausfall ohne Auswirkungen.
2
1

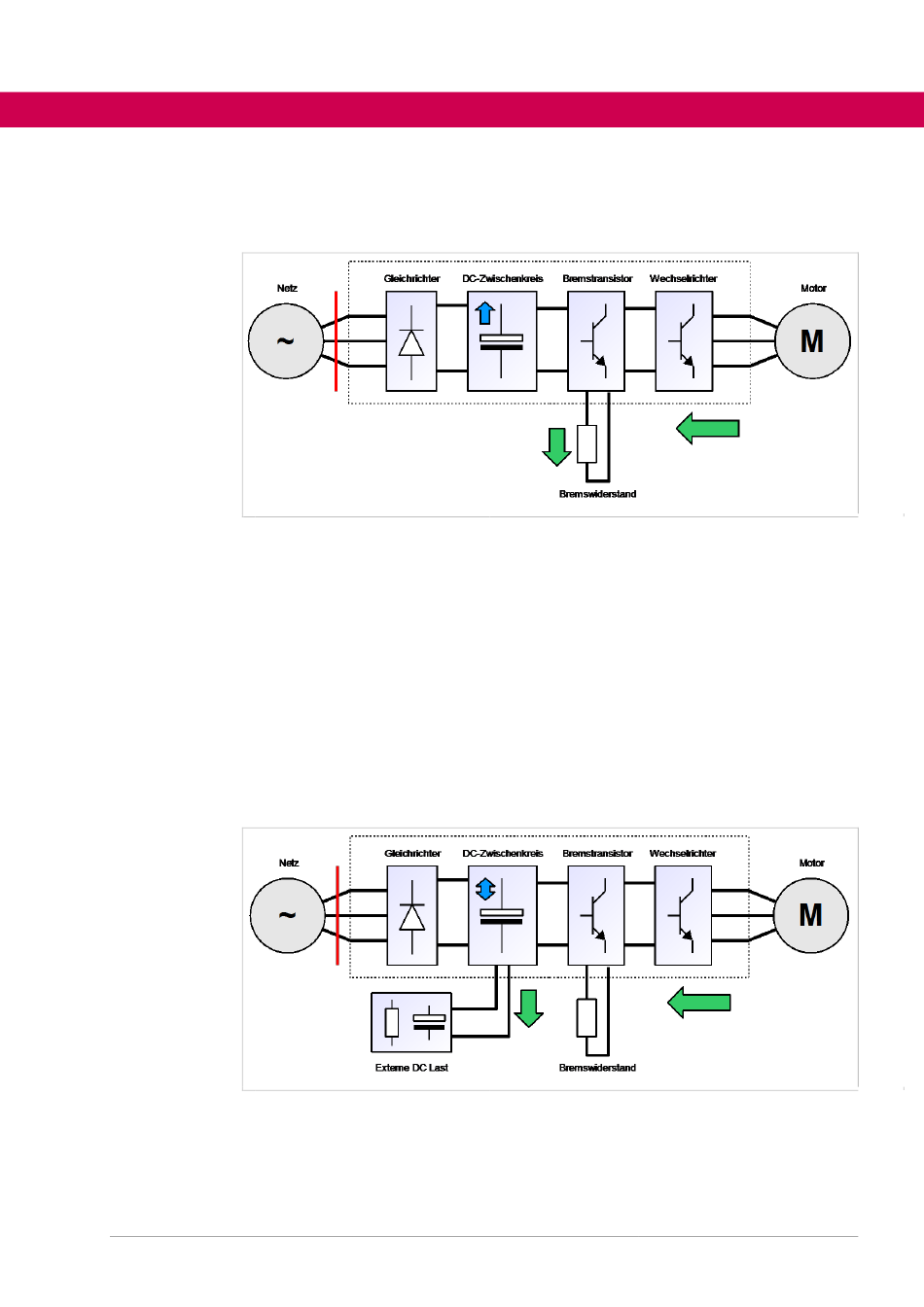

Abbildung 19: Generatorischer Betrieb bei Netzausfall

1

4.3.3.19.1.3 Verhalten bei Netzausfall mit aktivierter Power-Off Funktion

4.3.3.19.1.3.1 Regelung auf konstante Zwischenkreisspannung
Wird ein Netzausfall erkannt, wird der Leistungsfluss zum Motor unterbrochen und Motor
in den generatorischen Betrieb gebracht. Die in den DC-Zwischenkreis zurückgeführte
Leistung wird in der Form geregelt, dass die Zwischenkreisspannung auf dem gewählten
Sollwert gehalten wird. Dadurch können auch an den DC-Bus angeschlossene externe
Lasten weiter mit einer konstanten Spannung versorgt werden. Reicht die durch den Mo-
tor zurückgespeiste Leistung nicht aus, um den Leistungsbedarf der externen Verbrau-
cher zu decken, wird die Zwischenkreisspannung absinken und das CDM mit Unterspan-
nungsfehler abschalten.
2
1

Abbildung 20: Regelung auf konstante Zwischkreisspannung

1
Die Verzögerung des Motors ergibt sich aus der in den rotierenden Massen des Motors
gespeicherten Energie, sowie dem leistungsbedarf der externen DC-Lasten.
76
