COMBIVERT F6
GEBRAUCHSANLEITUNG | INSTALLATION F6 OPERATOR
Originalanleitung
Dokument 20106497 DE 02

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für KEB COMBIVERT F6

  • Seite 1 COMBIVERT F6 GEBRAUCHSANLEITUNG | INSTALLATION F6 OPERATOR Originalanleitung Dokument 20106497 DE 02...
  • Seite 3: Vorwort

    VORwORT Vorwort Die beschriebene Hard- und Software sind Entwicklungen der KEB Automation KG. Die beigefügten Unterlagen entsprechen dem bei Drucklegung gültigen Stand. Druckfehler, Irrtümer und technische Änderungen vorbehalten. Signalwörter und Auszeichnungen Bestimmte Tätigkeiten können während der Installation, des Betriebs oder danach Ge- fahren verursachen.
  • Seite 4: Gesetze Und Richtlinien

    Sollten Sie weitere Informationen benötigen oder sollten Probleme auftre- ten, die in der Dokumentation nicht ausführlich genug behandelt werden, können Sie die erforderliche Auskunft über die örtliche Vertretung der KEB Automation KG erhalten. Die Verwendung unserer Geräte in den Zielprodukten erfolgt außerhalb unserer Kontrollmöglichkeiten und liegt daher ausschließlich im Verantwortungsbereich...
  • Seite 5: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Inhaltsverzeichnis Vorwort ..............................3 Signalwörter und Auszeichnungen ....................3 Weitere Symbole ..........................3 Gesetze und Richtlinien ......................... 4 Gewährleistung ..........................4 Unterstützung ..........................4 Urheberrecht ..........................4 Inhaltsverzeichnis ..........................5 Abbildungsverzeichnis .......................... 7 Tabellenverzeichnis ..........................7 1 Grundlegende Sicherheitshinweise ......8 1.1 Zielgruppe ............................8 1.2 Gültigkeit der vorliegenden Anleitung...................
  • Seite 6 INHALTSVERZEICHNIS 5.4 Veränderbare Parameter ....................... 19 5.4.1 Änderung mit „Up“ und „Down“ ..................19 5.4.1 Anwahl von Subindizies ...................... 20 5.4.2 Numerische Eingabe ......................21 5.5 Umrichterparameter ........................22 5.6 Operatorparameter ........................23 5.6.1 Operatorsystemparameter (OS) ..................24 5.6.2 Feldbusparameter (Fb) ....................... 27 5.6.3 Debuggingparameter (Db) ....................
  • Seite 7: Abbildungsverzeichnis

    ABBILDUNGSVERZEICHNIS Abbildungsverzeichnis Abbildung 1: Beschreibung des Operators ................... 12 Abbildung 2: Steuerkartenblock inkl. Operator (Gerätefrontseite) ............13 Abbildung 3: Sub-D 9-polig ........................14 Abbildung 4: RJ45-Schnittstelle ......................15 Abbildung 5: USB-Schnittstelle ......................15 Abbildung 6: Bedienelemente .......................16 Abbildung 7: Hauptmenü ........................17 Abbildung 8: Nicht veränderbare Parameter..................
  • Seite 8: Grundlegende Sicherheitshinweise

    Kenntnis über nationale Unfallverhütungsvorschriften (z.B. DGUV Vorschrift 1.2 Gültigkeit der vorliegenden Anleitung Die vorliegende Gebrauchsanleitung beschreibt den Operator des COMBIVERT F6. Diese Gebrauchsanleitung • enthält nur ergänzende Sicherheitshinweise. • ist nur gültig in Verbindung mit der Leistungsteilanleitung des COMBIVERT F6.
  • Seite 9: Elektrischer Anschluss

    GRUNDLEGENDE SICHERHEITSHINwEISE 1.3 Elektrischer Anschluss GEFAHR Elektrische Spannung an Klemmen und im Gerät ! Lebensgefahr durch Stromschlag ! ► Bei jeglichen Arbeiten am Gerät Versorgungsspannung abschalten und gegen Einschalten sichern. ► Warten bis der Antrieb zum Stillstand gekommen ist, damit keine generatorische Energie erzeugt werden kann.
  • Seite 10: Produktbeschreibung

    Die technischen Daten sowie die Angaben zu Anschlussbedingungen sind dem Typen- schild und der Gebrauchsanleitung zu entnehmen und unbedingt einzuhalten. Die bei der KEB Automation KG eingesetzten Halbleiter und Bauteile sind für den Ein- satz in industriellen Produkten entwickelt und ausgelegt.
  • Seite 11: Bestellhinweise

    PRODUKTBESCHREIBUNG 2.3 Bestellhinweise Materialnummer Ausführung 00F6P00-1000 Operator ohne Schnittstelle 00F6P00-2000 Operator mit Ethernet-Schnittstelle 00F6P00-3000 Operator mit USB-Schnittstelle Tabelle 1: Bestellhinweise...
  • Seite 12: Beschreibung Des Operators

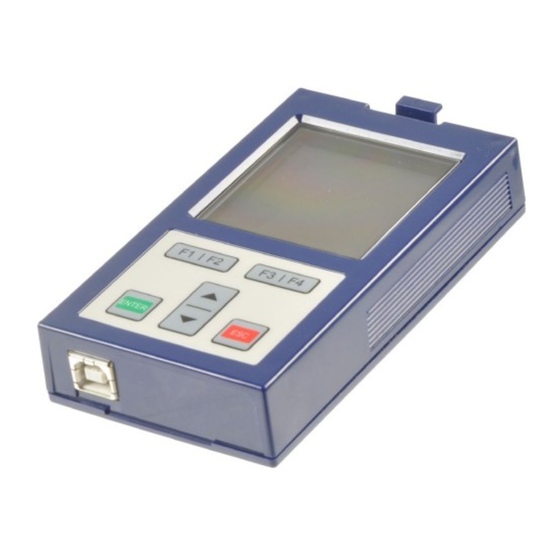

    BESCHREIBUNG DES OPERATORS 3 Beschreibung des Operators ① Frontansicht Rückansicht ④ ② ⑤ ③ ⑦ ⑥ Ansichten von unten Nummer Funktion ① Arretierungshebel ② LC-Display 160 x 160 Pixel, 32 Graustufen ③ Bedienfeld ④ X6A: Schnittstelle zum Umrichter ⑤ Typenschild ⑥...
  • Seite 13: Steuerkartenblock Inkl. Operator

    BESCHREIBUNG DES OPERATORS 3.1 Steuerkartenblock inkl. Operator Abbildung 2: Steuerkartenblock inkl. Operator (Gerätefrontseite) 3.2 Betriebsbedingungen Die Beschreibung der Betriebsbedingungen befindet sich in der Gebrauchsan- weisung des verwendeten COMBIVERT F6 Frequenzumrichters.
  • Seite 14: Schnittstellen

    SCHNITTSTELLEN 4 Schnittstellen 4.1 Operatorschnittstelle Die Schnittstelle erfüllt folgende Funktionen: • Kommunikation mit dem F6 Gerät. (Protokoll DIN66019II) • Spannungsversorgung des Operators Als Interface wird eine kombinierte RS485 Schnittstelle verwendet, die als 9-polige Sub- D Stiftleiste ausgeführt wird. Abbildung 3: Sub-D 9-polig Die Schnittstelle ist nicht potentialgetrennt.
  • Seite 15: Diagnoseschnittstellen

    SCHNITTSTELLEN 4.2 Diagnoseschnittstellen 4.2.1 Ethernet Schnittstelle Abbildung 4: RJ45-Schnittstelle Die Ethernet Schnittstelle bildet die Diagnoseschnittstelle auf dem F6 Gerät nach. Als Protokoll wird DIN66019II über TCP oder UDP auf Port 8000 sowie KebFTP auf Port 8002 verwendet. Zusätzlich kann auf die Parameter / Objekte des Operators zugegriffen werden.
  • Seite 16: Bedienung

    BEDIENUNG 5 Bedienung 5.1 Bedienelemente Name Funktion ① Menüleiste Umrichterparameter ② Funktionsleiste ① Operatorparameter Funktionstaste 1 Parametersicherung Funktionstaste 2 Up/Download Funktionstaste 3 Arbeitsliste Dateiverwaltung Funktionstaste 4 FTP Modus ▲ Menüleiste nach oben oder Testmodus starten Parameterwert erhöhen „Up“ ▼ Menüleiste nach unten oder ②...
  • Seite 17: Erstinbetriebnahme

    Tabelle 2: Operatordateien Zum Installieren dieser Dateien wird der FTP-Modus siehe „5.11 FTP-Modus“ und das PC-Programm KEB FTP verwendet. Jede Datei kann mit einem Zugriffslevel geschützt werden siehe „5.10 Dateiverwaltung“. Das Hauptmenü bildet die oberste Menüebene. Mit den Tasten ▲ und ▼ wählt man das gewünschte Untermenü aus.
  • Seite 18: Nicht Veränderbare Parameter

    BEDIENUNG 5.3 Nicht veränderbare Parameter Die Parametergruppen sind abhängig vom Umrichtertyp. OS04 Sprache ▲ OS Operatorsystem ENTER [ ] Deutsch Fb Feldbus OS05 Kontrast Fl Flashdateisystem [ ] 14 Db Debugging → OS06 Schriftgrösse [ ] 2.13 pixel OS07 Beleuchtungsmodus [ ] Automatisch OS08 Softwaredatum [ ] 2015.1201...
  • Seite 19: Veränderbare Parameter

    BEDIENUNG 5.4 Veränderbare Parameter 5.4.1 Änderung mit „Up“ und „Down“ OS03 Startmodus ▲ [ ] 0 OS04 Sprache [ ] Deutsch OS05 Kontrast [ ] 14 OS06 Schriftgrösse [ ] 2:13 pixel OS07 Beleuchtungsmodus [ ] Automatisch OS08 Softwaredatum ▼ DezHex Oben Unten ENTER...
  • Seite 20: Anwahl Von Subindizies

    BEDIENUNG 5.4.1 Anwahl von Subindizies dr00 motor type [ ] 0: asynchron. motor (ASM) _ dr01 motor part number [C] 101 Anwahl eines Parameters dr02 motordata state [ ] 00h mit Subindizies dr03 rated current [ ] 1A Erkennbar am [C] dr04 rated speed (C = Count) [ ] 0.000 1/min...
  • Seite 21: Numerische Eingabe

    BEDIENUNG 5.4.2 Numerische Eingabe dr01 2201h Satz:1 dr01 2201h Satz:1 motor part number motor part number → < - >> DezHex ENTER Runden auf den nächsten gültigen Wert und schreiben zum Gerät Das Vorzeichen wird Es wird ein Digit entfernt. Ein Komma und ein Die Anzeige wird um verändert.
  • Seite 22: Umrichterparameter

    BEDIENUNG 5.5 Umrichterparameter Die Umrichterparameter umfassen alle im Leistungsteil vor- handenen Parameter. Sie sind funktionsbezogen in Gruppen eingeteilt. Über den internen Bus werden sie auf dem Operator Umrichterparameter angezeigt. Operatorparameter Parametersicherung Up/Download Die Beschreibung der Umrichterparameter befindet sich Arbeitsliste im Programierhandbuch F6. Dateiverwaltung Zur Anzeige der Umrichterparameter benötigt der Operator die FTP Modus...
  • Seite 23: Operatorparameter

    BEDIENUNG 5.6 Operatorparameter In den Operatorparametern werden die Parametergruppen des Operators angezeigt. Umrichterparameter Mit den Tasten ▲ und ▼ wählt man „Operatorparameter“ und Operatorparameter bestätigt mit ENTER. Parametersicherung Up/Download Arbeitsliste Dateiverwaltung FTP Modus Testmodus starten Abbildung 13: Operatorparameter Die Operatorparameter sind in drei Gruppen aufgeteilt: •...
  • Seite 24: Operatorsystemparameter (Os)

    BEDIENUNG 5.6.1 Operatorsystemparameter (OS) Im folgenden werden nur die Bedeutungen der Parameterwerte beschrieben. Werte- bereiche, Datenlänge- und -typ; Zugriffsmodus sowie die Standardwerte können aus COMBIVIS entnommen werden. OS00 Operatortyp Parameteradresse 0x0180 Wert Bedeutung z. B. 12700 Anzeige des Operatortypes (Konfigurationsnummer) •...
  • Seite 25 BEDIENUNG OS04 Sprache Parameteradresse 0x2384 Wert Bedeutung 0…7 Mit den Tasten ▲ und ▼ wählt man eine der folgendenden Sprachen aus: • 0: English • 1: Deutsch • 2: American • 3: Francais • 4: Italiano • 5: Russian • 6: Espanõl •...
  • Seite 26 BEDIENUNG OS08 Hintergrundbeleuchtung Parameteradresse 0x2385 Wert Bedeutung 0…2 Der Menüpunkt legt das Verhalten der Hintergrundbeleuchtung des LC-Display fest. Mit ENTER wechselt man in den Eingabemodus, um den Parameterwert zu ändern. Mit den Tasten ▲ und ▼ wählt man eine der folgendenden Einstellungen aus: •...
  • Seite 27: Feldbusparameter (Fb)

    BEDIENUNG 5.6.2 Feldbusparameter (Fb) Fb00 MAC Adresse Parameteradresse 0x2280 Wert Bedeutung Die MAC-Adresse (Media Access Control) wird aus 6 Byte gebildet. Angezeigt werden hier nur die untersten 4 Bytes „FAxxxxxx“. Diese Adresse wird vom Hersteller vergeben und kann nicht verändert werden. Fb01 IP Adresse Parameteradresse...
  • Seite 28: Debuggingparameter (Db)

    BEDIENUNG Fb10 DHCP server Parameteradresse 0x228A Wert Bedeutung 0…1 Dient zum Ein- und Ausschalten der DHCP-Server Funktionalität. In aktiviertem Zustand werden BootP- und DHCP-Requests verzögert beantwortet. Da der Operator keine Informationen über verfügbare IP-Adressen im Netzwerk hat, gelten folgende Einschränkungen: Der DHCP-Server ist NUR zum Betrieb mit Kreuz/Patchkabel an einem PC/Notebook vorgesehen, um dem PC/Notebook bei Bedarf eine IP-Adresse zuzuweisen.
  • Seite 29: Flashdateisystemparameter (Fi)

    BEDIENUNG 5.6.4 Flashdateisystemparameter (FI) FI00 Max. Bytes Parameteradresse 0x2480 Wert Bedeutung Zeigt die maximale Anzahl der möglichen Bytes an. FI01 Max. Dateien Parameteradresse 0x2481 Wert Bedeutung Zeigt die maximale Anzahl der möglichen Dateien an. FI02 Benutzte Bytes Parameteradresse 0x2482 Wert Bedeutung Zeigt die Anzahl der verwendeten Bytes an.
  • Seite 30: Parametersicherung

    BEDIENUNG 5.7 Parametersicherung ENTER öffnet das Untermenü zur Parametersicherung. Parameter sichern (Upload) = F3 Umrichterparameter Alle Umrichter- und Operatorparameter werden ausgelesen und Operatorparameter auf dem Flash-Speicher gesichert. Jeder neue Upload-Vorgang Parametersicherung überschreibt die vorher gespeicherten Parameterlisten. Up/Download Arbeitsliste Parameter schreiben (Download) = F4 Ohne gesicherte Umrichterparameter ist ein Download nicht Dateiverwaltung möglich →...
  • Seite 31: Arbeitsliste

    BEDIENUNG 5.9 Arbeitsliste ENTER öffnet das Untermenü für die Arbeitsliste. In diesem Menüpunkt findet die Auswahl einer Arbeitsliste aus Umrichterparameter dem Flash-Speicher statt. Operatorparameter Parametersicherung Es können mit COMBIVIS im .wr5-Format erzeugte Arbeitslisten Up/Download mittels FTP zum Operator übertragen werden. Arbeitsliste Dateiverwaltung FTP Modus...
  • Seite 32: Ftp-Modus

    BEDIENUNG 5.11 FTP-Modus ENTER öffnet das Untermenü für den FTP-Modus. Der FTP-Modus dient zum Übertragen von Dateien vom/ins Umrichterparameter Flash-Dateisystem über das KebFTP-Protokoll. Beim Ethernet- Operatorparameter Operator ist der Modus ständig über UDP Port 8002 verfügbar, Parametersicherung beim USB-Operator wird die USB-Schnittstelle in diesem Modus Up/Download für den KebFTP-Betrieb umgeschaltet und antwortet dann nicht Arbeitsliste...
