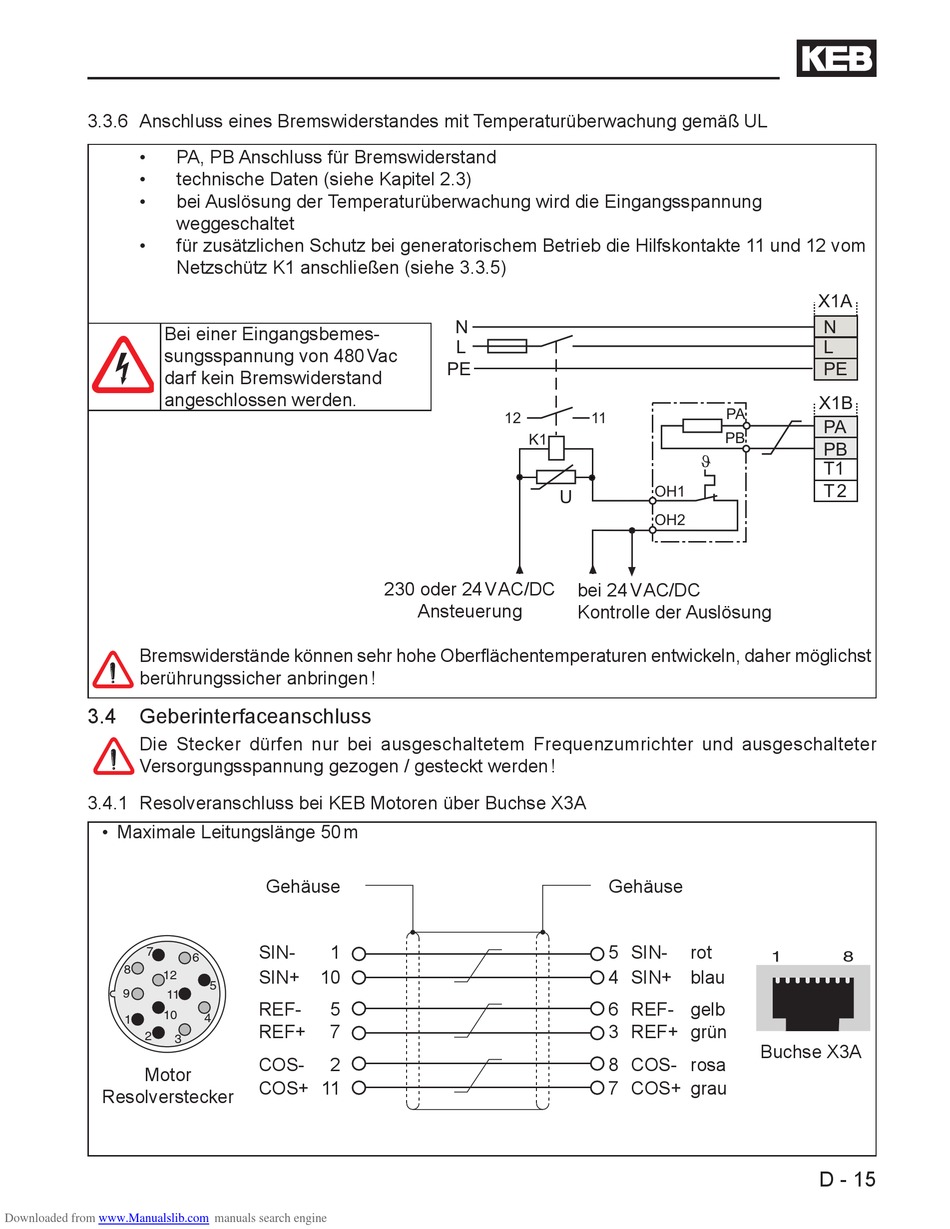

3.3.6 Anschluss eines Bremswiderstandes mit Temperaturüberwachung gemäß UL
•
PA, PB Anschluss für Bremswiderstand
•
technische Daten (siehe Kapitel 2.3)
•
bei Auslösung der Temperaturüberwachung wird die Eingangsspannung
weggeschaltet
•
für zusätzlichen Schutz bei generatorischem Betrieb die Hilfskontakte 11 und 12 vom
Netzschütz K1 anschließen (siehe 3.3.5)
Bei einer Eingangsbemes-
sungsspannung von 480 Vac
darf kein Bremswiderstand
angeschlossen werden.
Bremswiderstände können sehr hohe Oberflächentemperaturen entwickeln, daher möglichst
berührungssicher anbringen !
3.4
Geberinterfaceanschluss
Die Stecker dürfen nur bei ausgeschaltetem Frequenzumrichter und ausgeschalteter
Versorgungsspannung gezogen / gesteckt werden !
3.4.1 Resolveranschluss bei KEB Motoren über Buchse X3A
• Maximale Leitungslänge 50 m
7
8
12
9
11
10
1
2
3
Motor
Resolverstecker
Downloaded from
www.Manualslib.com
Gehäuse
SIN-
1
6
SIN+
10
5
REF-
5
4
REF+
7
COS-
2
COS+ 11
manuals search engine
�
�
��
��
��
�
230 oder 24 V AC/DC
Ansteuerung
��
��
��
���
���
bei 24 V AC/DC
Kontrolle der Auslösung
Gehäuse
5 SIN-
rot
4 SIN+ blau
6 REF- gelb
3 REF+ grün
8 COS- rosa
7 COS+ grau
���
�
�
��
���
��
��
��
� �
1
8
Buchse X3A
D - 15
