Montage

surfaceCONTROL 2500
5. Montage
5.1

Sensor

Alle Komponenten des Sensors sind bereits werksseitig vormontiert.
Bevor Sie den Sensor an die Spannungsversorgung und den Systemrechner anschlie-
ßen, montieren Sie ihn auf einem Stativ oder Roboter mit den entsprechenden Monta-
geadaptern.
5.1.1

Abmessungen

151,56
0
139
142,5
70,5
0
1,5

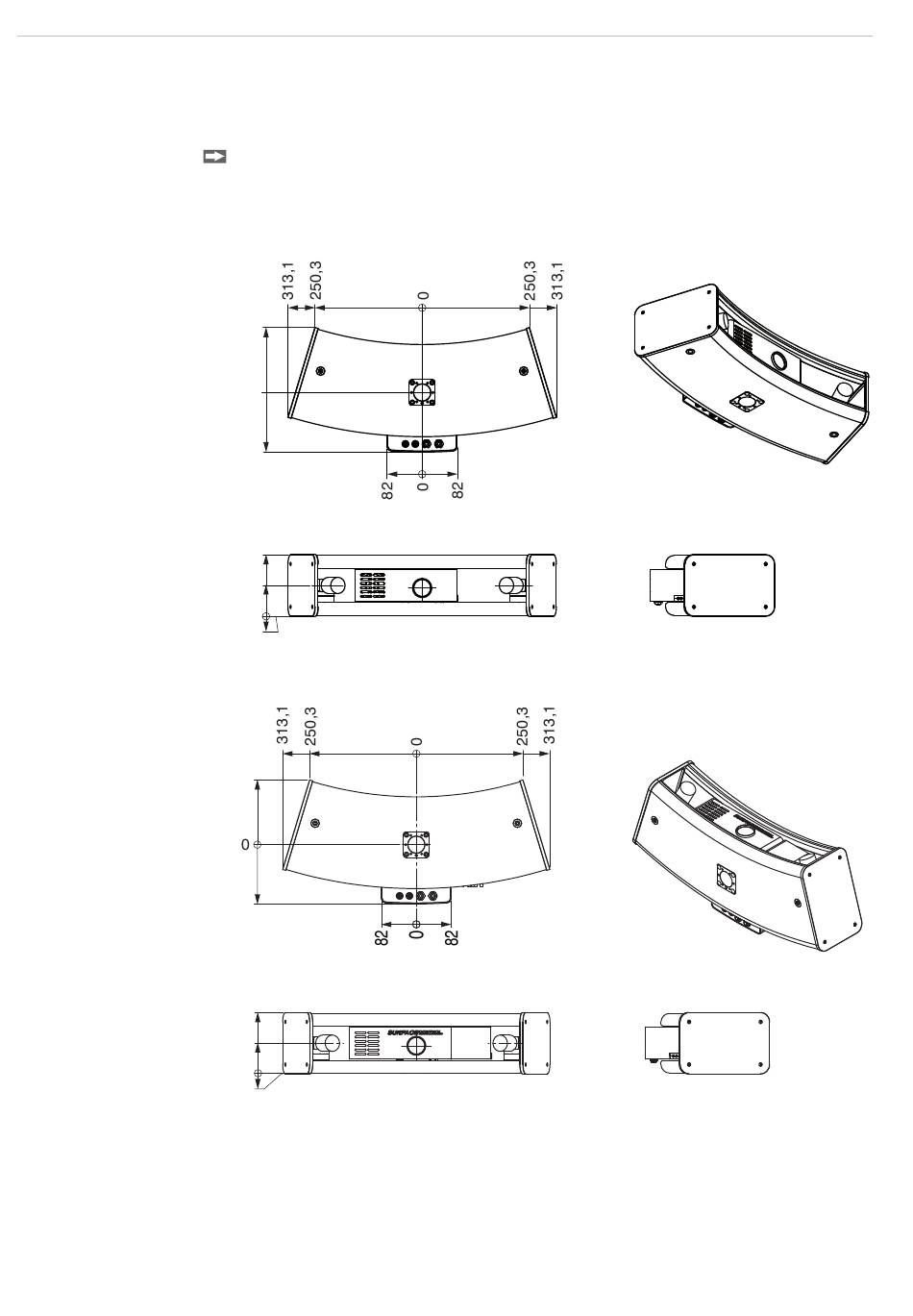

Abb. 5 Abmessungen surfaceCONTROL 2500
151,6
139
142,5
70,5
0
1,5
Abb. 6 Abmessungen surfaceCONTROL 2500/ST
Seite 12
