Montage
4.
Montage
4.1
Sensor, Sensorkabel
Der Sensor besitzt ein M5 x 0,8 Gewinde, mit dessen Hilfe er montiert werden kann.
0,0
0,8
-0,1
Kabellänge 1,0 m ±10 mm
42
±1
10

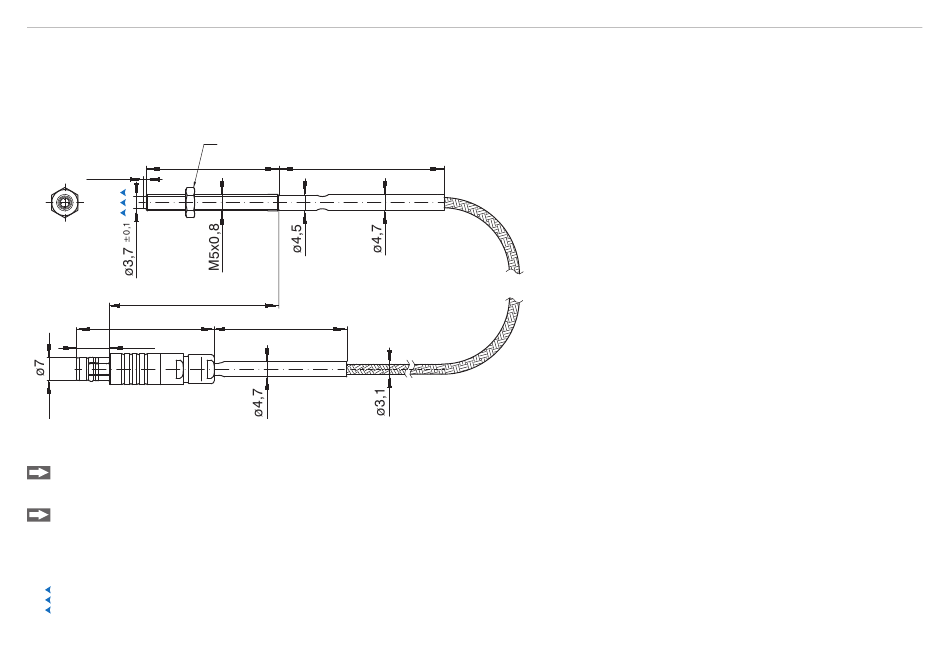

Abb. 2 Sensor CSE025 mit integriertem Kabel mit Thermoschutzschlauch
Verlegen Sie das Sensorkabel so, dass keine scharfkantigen oder schweren Gegenstände auf den Kabelmantel einwirken. Kni-
cken Sie das Kabel nicht ab.
Fixieren Sie die Position des Sensors immer mit einer Sicherungsmutter.
Messrichtung
capaNCDT CST6110
M5 DIN439
40
50
±0,3
±2
40
±5
i
Unterschreiten Sie niemals den zulässigen
Biegeradius des Sensorkabels:
10 x Durchmesser bei dynamischer Anwendung
5 x
Durchmesser bei statischer Anwendung
i
Die abgestimmten Sensorkabel dürfen nicht
gekürzt werden, da sich damit die Abstimmung
des Messsystems ändert.
Seite 11
