Installation und Montage
Installation und Montage
Auf den Kabelmantel des Sensorkabels dürfen keine
scharfkantigen oder schweren Gegenstände einwirken.
i
Ein beschädigtes Kabel kann nicht repariert wer-
den. Zugkraft am Kabel ist unzulässig!

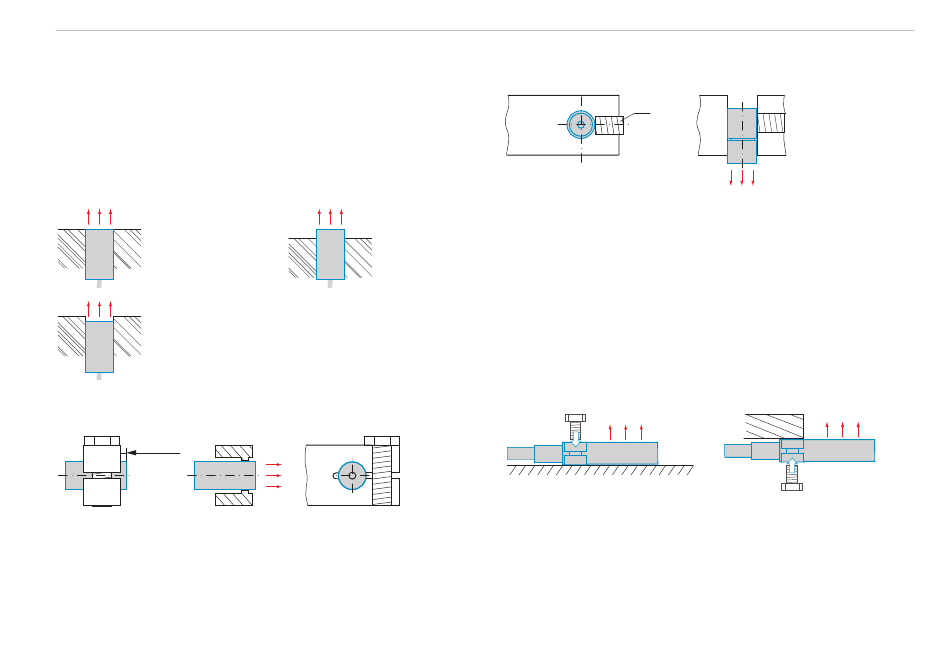

Sensor
Bündiger
Einbau
Vertiefter Ein-
bau, nicht bei
den Sensoren
der Reihe CSE
Umfangsklemmung, zylindrische Sensoren
3 mm
frei
Umfangsklemmung, Montage mit Spannzange
- Hohe Zuverlässigkeit
- Flächige Klemmung über zylindrisches Gehäuse
- Montageempfehlung für z. B. an Maschinen, Produkti-
onsanlagen usw.
capaNCDT 6220 / 6222 / 6230
Vorstehen-
der Einbau
Achten Sie bei der Mon-
tage darauf, dass die
Sensorstirnfläche nicht
zerkratzt wird.
Radiale Punktklemmung mit Madenschraube, zylind-
rische Sensoren
1
Radiale Punktklemmung mit Madenschraube (1)
- Einfache Befestigungsart
- Montageempfehlung nur bei kraft- und
vibrationsfreiem Einbauort
- Die Madenschraube muss aus Kunststoff sein
Verwenden Sie keine Metallmadenschrauben!
> Gefahr der Beschädigung des Sensors
Flachsensoren
Verschraubung von oben
Verschraubung von unten
