Installation und Montage
optoCONTROL 2600
Anmerkung:
- Alle GND-Signale sind intern miteinander und mit dem Minuspol (GND) der Versor-
gungsspannung 24 V verbunden.
- DGND und AGND sind intern galvanisch verbunden, aber vom Minuspol (GND) der
Versorgungsspannung 24 V getrennt.
14
1
Abb. 20 25-pol. Sub-D Kabelstecker, Ansicht Lötseite
5.6
Schaltausgänge
Fehlerausgang, obere Toleranzgrenze, untere Toleranzgrenze, obere Warngrenze,
untere Warngrenze
Alle Schaltausgänge haben die gleiche Innenschaltung (Open Collector). Im aktiven Zu-
stand ist der zugehörigen Ausgangstransistor leitend nach GND geschaltet. Zur Herstel-
lung logischer Signalpegel sind externe Pull-Up-Widerstände zur Versorgungsspannung
24 VDC oder einer anderen externen Hilfsspannung vorzusehen. Die Schaltausgänge
sind gegen Überlast und Verpolung geschützt.
i
Bei Anschluss induktiver Lasten (z.B. Relais) immer Schutzdioden über der Last
vorsehen!
Alle GND-Signale sind intern miteinander und mit dem Minuspol (GND) der Versor-
gungsspannung 24 verbunden.
Controller
Strom-
überwachung
5R6

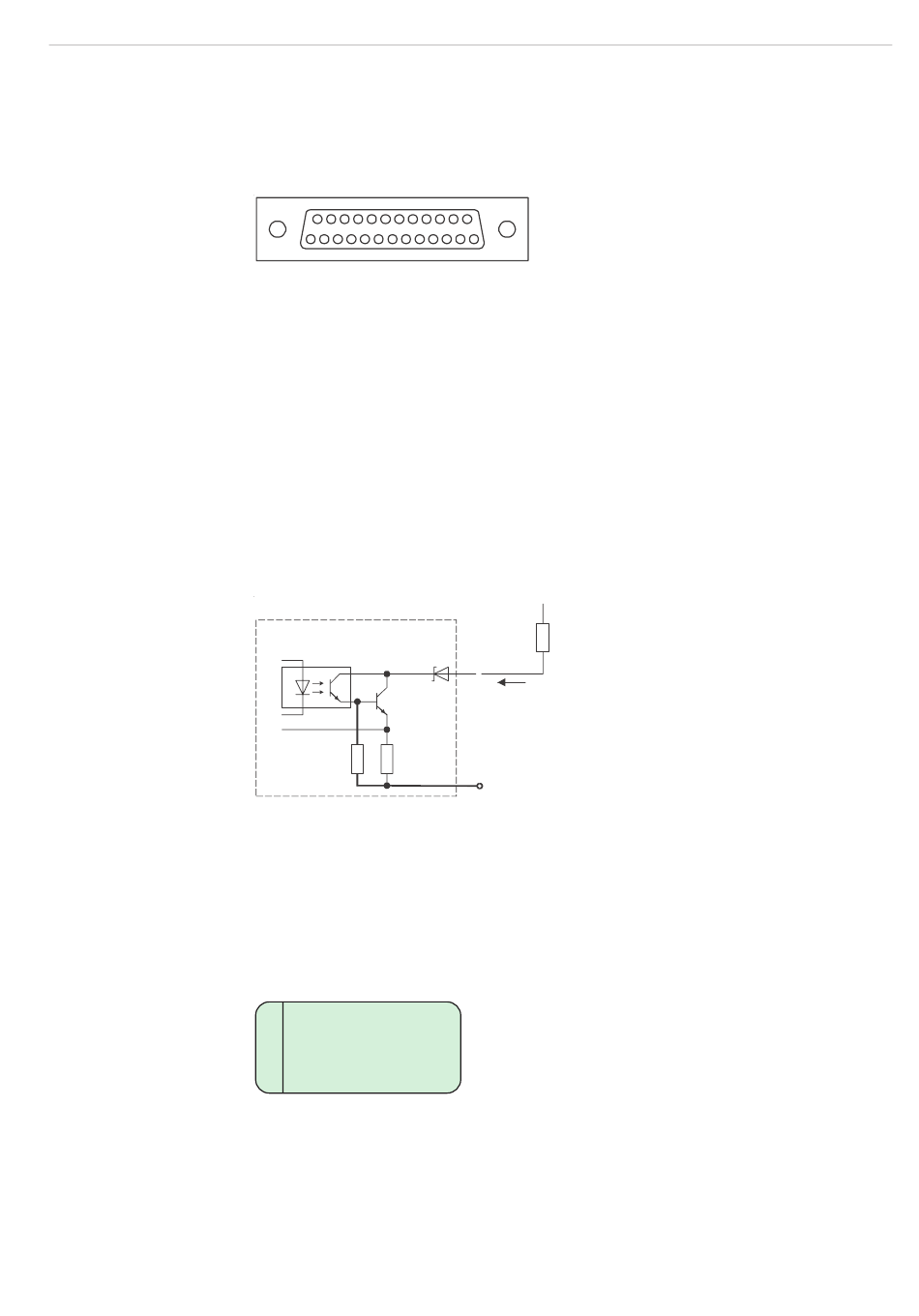

Abb. 21 Schaltschema für Schaltausgang, mit externer Last (z.B.
siehe Abb. 19
(Pinbelegung)
Test der Schaltausgänge
Die Fehler- und Grenzwertausgänge können im
werden. Mit Up/Down kann der Cursor bewegt werden, mit Enter wird der Ausgang
abwechselnd gesetzt bzw. rückgesetzt (Toggle). Ein leitender Ausgang (ON) wird durch
ein [ X] und aktiv angezeigt. Dieses Bild kann nur mit ESC ohne Speichern verlassen
werden. Danach sind die Ausgänge wieder deaktiviert.
1
Fehler[ X]: aktiv
UW[ ]: nicht aktiv
C
OW[ ]: nicht aktiv
3
UT[ X]: aktiv
1
OT[ X]: aktiv
Abb. 22 Beispiel für den Test der Schaltausgänge
25
13
+24 VDC
Last
I
< 100 mA
max
GND
Servicemenü, siehe A
Pull-Up-Widerstand),
5.4, getestet
Seite 21
