Inbetriebnahme

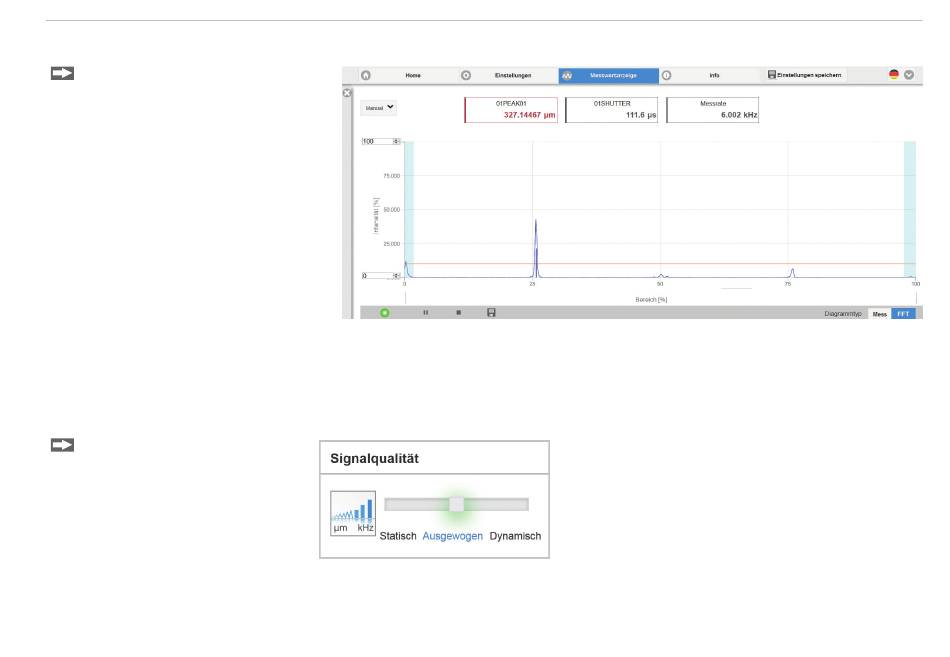

FFT-Signal kontrollieren
Gehen Sie in das Menü Mess-
wertanzeige. Blenden Sie die
FFT-Signaldarstellung mit FFT
ein. Das Signal im Grafikfenster
zeigt den Abstand zwischen
Sensor und Messobjekt oder
die Dicke des Messobjektes an.
Links 0 % (Abstand klein) und
rechts 100 % (Abstand groß). Der
zugehörige Messwert ist durch
eine senkrechte Linie (Peakmar-
kierung) markiert. Das Diagramm
startet automatisch bei einem
Aufruf der Webseite.
Signalqualität
Ein gutes Messergebnis lässt sich bei ausreichender Intensität des FFT-Signals erzielen. Eine Reduzierung der
Messrate lässt eine längere Belichtung der CCD-Zeile zu und führt so zu hoher Messgüte.
Gehen Sie in das Menü Home
> Signalqualität und
passen Sie die Messdynamik
den Erfordernissen an. Kont-
rollieren Sie das Ergebnis im
FFT-Signal.
IMS5x00
Messrate
Statisch
200 Hz
Ausgewogen 1 kHz
Dynamisch
6 kHz
Mittelung
Moving, 128 Werte
Moving, 16 Werte
Moving, 4 Werte
Seite 15
