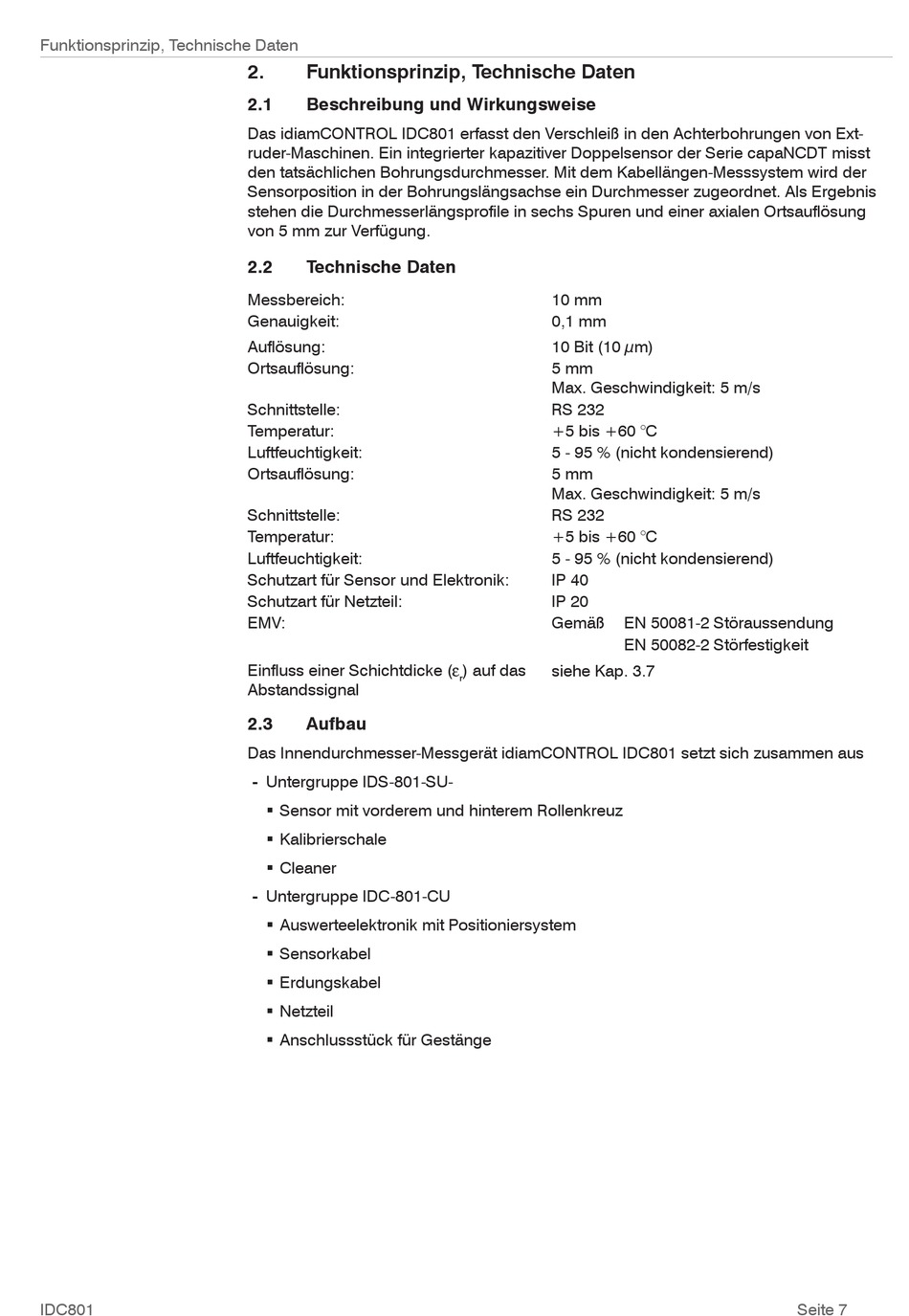

2.
Funktionsprinzip, Technische Daten
2.1
Beschreibung und Wirkungsweise
Das idiamCONTROL IDC801 erfasst den Verschleiß in den Achterbohrungen von Ext-
ruder-Maschinen. Ein integrierter kapazitiver Doppelsensor der Serie capaNCDT misst
den tatsächlichen Bohrungsdurchmesser. Mit dem Kabellängen-Messsystem wird der
Sensorposition in der Bohrungslängsachse ein Durchmesser zugeordnet. Als Ergebnis
stehen die Durchmesserlängsprofile in sechs Spuren und einer axialen Ortsauflösung
von 5 mm zur Verfügung.
2.2
Technische Daten
Messbereich:
Genauigkeit:
Auflösung:
Ortsauflösung:
Schnittstelle:
Temperatur:
Luftfeuchtigkeit:
Ortsauflösung:
Schnittstelle:
Temperatur:
Luftfeuchtigkeit:
Schutzart für Sensor und Elektronik:
Schutzart für Netzteil:
EMV:
Einfluss einer Schichtdicke (e
Abstandssignal
2.3
Aufbau
Das Innendurchmesser-Messgerät idiamCONTROL IDC801 setzt sich zusammen aus
-
Untergruppe IDS-801-SU-
Sensor mit vorderem und hinterem Rollenkreuz
ƒ
Kalibrierschale
ƒ
Cleaner
ƒ
-
Untergruppe IDC-801-CU
Auswerteelektronik mit Positioniersystem
ƒ
Sensorkabel
ƒ
Erdungskabel
ƒ
Netzteil
ƒ
Anschlussstück für Gestänge
ƒ
10 mm
0,1 mm
10 Bit (10 µm)
5 mm
Max. Geschwindigkeit: 5 m/s
RS 232
+5 bis +60 °C
5 - 95 % (nicht kondensierend)
5 mm
Max. Geschwindigkeit: 5 m/s
RS 232
+5 bis +60 °C
5 - 95 % (nicht kondensierend)
IP 40
IP 20
Gemäß
EN 50081-2 Störaussendung
EN 50082-2 Störfestigkeit
) auf das
siehe Kap. 3.7
r
Seite 7
