Funktionen
2.13 Erdfehlererfassung (empfindlich/unempfindlich)
3 · U
= U
+ U
0
L1
L2
Wenn die Verlagerungsspannung unmittelbar an das Gerät angelegt wird, so gilt für U
Geräteklemmen. Sie wird auch nicht durch den Parameter Uph/Uen WDL (Adresse 206) beeinflusst.
Die Anregung durch Verlagerungsspannung kann für die Auslösung verzögert (T Uen AUS VERZ.) werden.
Beachten Sie, dass sich die Gesamtauslösebefehlszeit aus der Eigenzeit der Verlagerungsspannungsmessung
(ca. 50 ms) plus der Anregeverzögerung plus der Auslöseverzögerung T Uen AUS VERZ. zusammensetzt.
Nach Anregung der Spannungsstufe durch die Erkennung einer Verlagerungsspannung wird – wenn möglich
– die erdschlussbehaftete Phase bestimmt. Dazu werden die einzelnen Leiter-Erde-Spannungen unabhängig
von der Anschlussart der Spannungswandler gemessen oder berechnet. Als erdschlussbehaftet gilt die Phase,
deren Spannungsbetrag unter eine einstellbare Schwelle U PHASE MIN fällt, wenn gleichzeitig die übrigen
Leiter-Erde-Spannungen eine ebenfalls einstellbare Schwelle U PHASE MAX überschreiten.

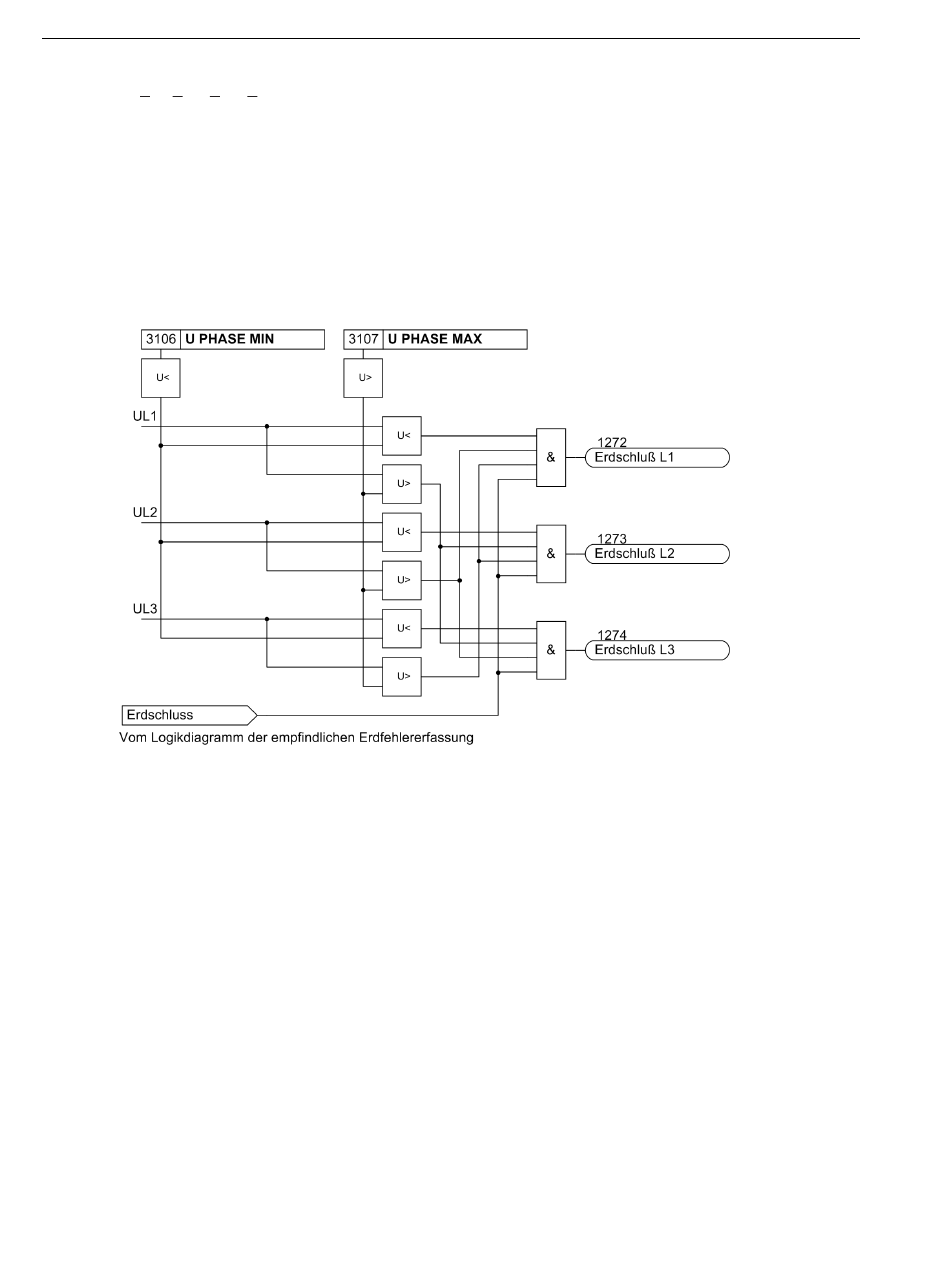

[7sj6x_erdschlussbehaftete_phase-150502-kn, 1, de_DE]
Bild 2-92
Stromstufen
Ungerichtete Stromstufen
9 Stromstufen stehen zur Verfügung. Alle Stufen arbeiten ungerichtet.
Die Stufen IEE>, IEE>>, IEE >>>, IEE HLT stehen für unabhängige Kennlinien zur Verfügung. Die Stufen IEEp>,
IEEp>>, IEEp>>> und IEEp>>>> stehen für stromabhängige Kennlinien zur Verfügung.
Die Anregung der UMZ-Stufen kann durch eine parametrierbare Rückfallverzögerung (Adresse 3121 T RV
IEE>(>)) stabilisiert werden.
Gerichtete Stromstufen
8 Stromstufen stehen zur Verfügung. Alle Stufen arbeiten gerichtet, wobei die Auslösezonen für jede Stufe
einzeln eingestellt werden können (siehe unter Randtitel „Auslösebereich").
Für unabhängige Kennlinien stehen die Stufen IEE> ger., IEE>> ger. und IEE>>> ger. zur Verfügung. Für strom-
abhänge Kennlinien stehen die Stufen IEEp ger., IEEp> ger., IEEp>> ger., IEEp>>> ger. und IEEp>>>> ger. zur
Verfügung.
Die Anregung der UMZ-Stufen kann durch eine parametrierbare Rückfallverzögerung (Adresse 3244 R.IEEp
RF) stabilisiert werden.
288
+ U
L3
Bestimmung der erdschlussbehafteten Phase
die Spannung an den
en
SIPROTEC Compact, 7SC80, Handbuch
E50417-G1100-C486-B2, Ausgabe 09.2018
