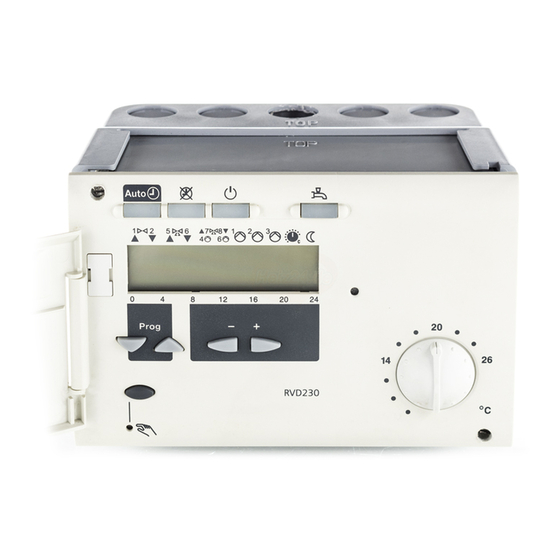

Siemens RVD230 Installationsanleitung

de Installationsanleitung
Montage
Festlegen des Montageortes
•
In trockenem Raum, z.B. im Heizungsraum
•
Einbaumöglichkeiten:
-
Kompaktstation
-
Schaltschrank (Front, Innenwand, auf DIN-Schiene)
-
Schalttafel
-
schräge Frontfläche eines Schaltpultes
•
Zulässige Umgebungstemperatur ist 0...50 °C
Elektrische Installation
•
Örtliche Vorschriften für Elektroinstallationen sind zu
beachten
•
Die Zugentlastung der Kabel muss gewährleistet sein
•
Die Verbindungsleitungen vom Regler zu den Stellge-
räten und Pumpen führen Netzspannung
•
Fühlerleitungen dürfen nicht parallel mit Netzleitungen
geführt werden (Schutzklasse II EN 60730!)
Zulässige Leitungslängen
•
Für alle Fühler und Kontakte:
Cu-Kabel 0,6 mm Ø max. 20 m
2
Cu-Kabel 1,0 mm max. 80 m
2
Cu-Kabel 1,5 mm max. 120 m
•
Für Raumgeräte:
2
Cu-Kabel 0,25 mm max. 37 m
2
Cu-Kabel ab 0,5 mm max. 75 m
•
Für Datenbusse: nach Angaben Siemens:
LPB Basisdokumentation P2370D
M-Bus Projektierungshandbuch J5361D
Montieren und Verdrahten des Sockels
Wandmontage
1. Sockel vom Gerät trennen
2. Sockel an die Wand halten. Die Bezeichnung «TOP»
muss oben sein!
3. Befestigungslöcher anzeichnen
4. Löcher bohren
5. Wenn nötig, am Sockel Öffnungen für Kabelstopf-
büchsen ausbrechen
6. Sockel festschrauben
7. Anschlussklemmen verdrahten
Schienenmontage
1. Tragschiene anbringen
2. Sockel vom Gerät trennen
3. Wenn nötig, am Sockel Öffnungen für Kabelstopf-
büchsen ausbrechen
4. Sockel aufstecken. Die Bezeichnung «TOP» muss
oben sein!
5. Wenn nötig, Sockel fixieren (abhängig vom Schienen-
typ)
6. Anschlussklemmen verdrahten
Frontmontage
•
Maximale Dicke: 3 mm
•
Erforderlicher Ausschnitt: 92 x 138 mm
1. Sockel vom Gerät trennen
2. Wenn nötig, am Sockel Öffnungen für Kabelstopf-
büchsen ausbrechen
3. Sockel von hinten bis zum Anschlag in den Front-
ausschnitt stecken. Die Bezeichnung «TOP» muss o-
ben sein!
4. Seitliche Klemmbügel hinter das Frontblech drücken
(vergl. Abbildung)
Siemens Building Technologies / HVAC Products
Fernheizungsregler für
1 Heizkreis und Brauchwasser
5. Anschlussklemmen verdrahten. Kabellängen so wäh-
Regler auf Sockel montieren
1. Stellung und Lage der Schwenkhebel mit Hilfe der
2. Gerät bis zum Anschlag in den Sockel einstecken. Die
3. Befestigungsschrauben wechselseitig festziehen
Inbetriebnahme
Vorbereitende Kontrollen
1. Betriebsspannung noch NICHT einschalten
2. Verdrahtung nach dem Anlageschaltplan
3. Jedes Stellgerät prüfen,
4. Achtung bei Boden- und Deckenheizungen!
5. Betriebsspannung einschalten. Im Anzeigefeld muss
6. Blinkt eine Betriebsarttaste, so übersteuert ein Raum-
4 319 2967 0 b
Falsch Richtig
Klemmbügel links und rechts richtig plazieren – sie
dürfen nicht in den Ausschnitt ragen!
len, dass für das Öffnen der Schaltschranktüre genü-
gend Spielraum bleibt
Befestigungsschrauben sicherstellen. Darstellung an
der Geräteseitenwand:
Bezeichnung «TOP» muss oben sein!
-
ob es richtig eingebaut ist (Durchflusssymbol be-
achten)
-
ob seine Handverstellung nicht mehr wirksam ist.
Der Temperaturwächter muss richtig eingestellt sein.
Die Vorlauftemperatur darf während der Funktions-
kontrolle den maximal zulässigen Wert (im allgemei-
nen 55 °C) nicht überschreiten, sonst ist sofort entwe-
der:
-
das Ventil von Hand zu schließen
-
die Pumpe abzuschalten
-
der Pumpenabsperrschieber zu schließen
eine Anzeige erscheinen (z.B. Uhrzeit). Wenn nicht, so
sind folgende Ursachen wahrscheinlich:
-
Keine Netzspannung
-
Hauptsicherung defekt
-
Netz- bzw. Hauptschalter steht nicht auf EIN
gerät den Regler. Raumgerät auf Betriebsart
G2383de
4 319 2967 0
G2383
RVD230
stellen
24.07.2002 1/16
