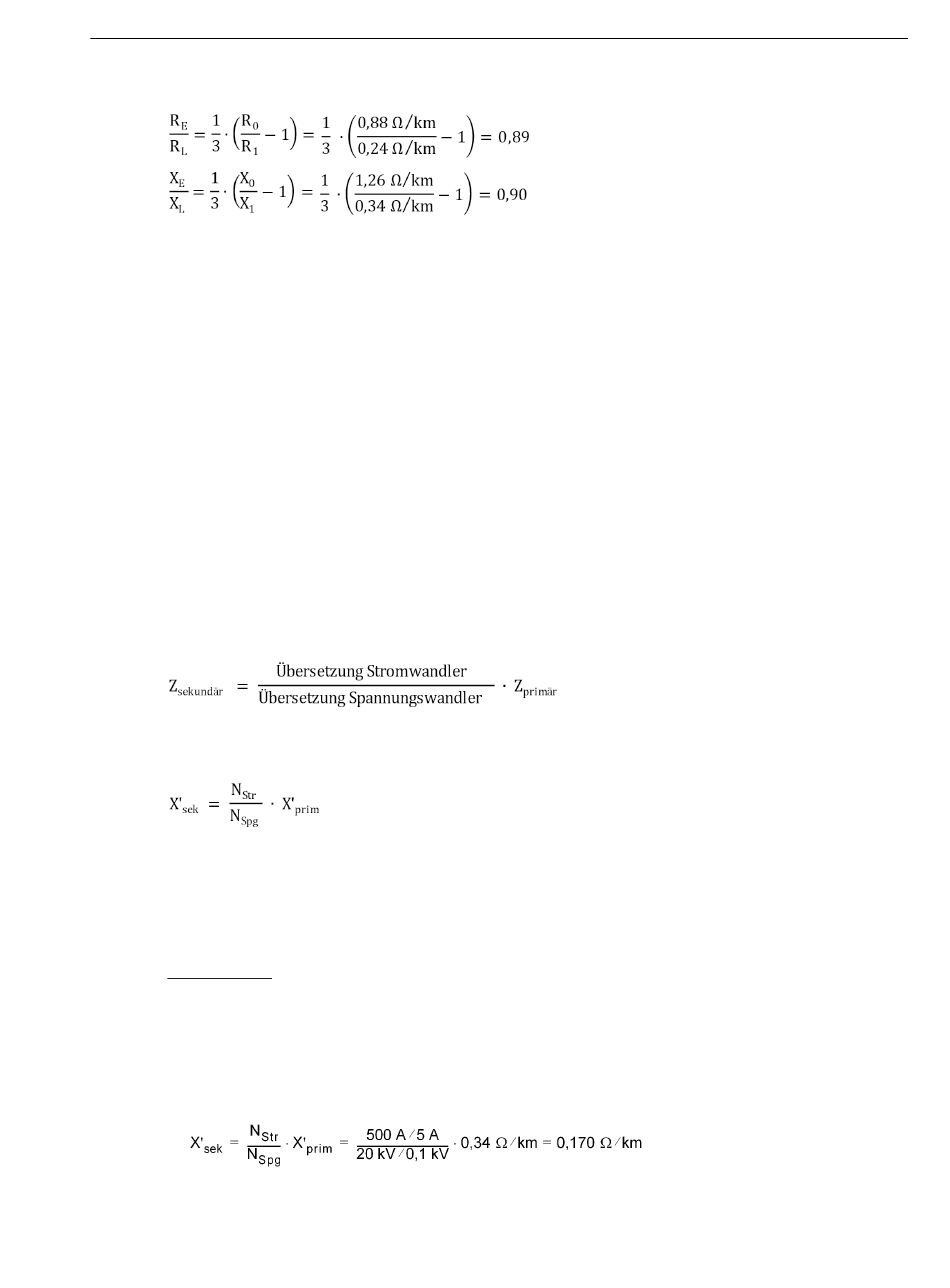

Für die Erdimpedanzverhältnisse ergibt sich:
[fo_formfehl, 1, de_DE]
Reaktanzbelag (nur für Fehlerortung)
Die Einstellung des Reaktanzbelages ist nur für die Fehlerortung von Belang. Sie ermöglicht die Ausgabe des
Fehlerortes in Längeneinheiten.
Der Reaktanzbelag X' wird als bezogene Größe X-BELAG eingegeben, und zwar in Ω/Meile, wenn als Längen-
einheit Meilen angegeben wurde (Adresse 215, siehe Abschnitt
heit") oder in Ω/km, wenn als Längeneinheit km angegeben wurde. Wird die Längeneinheit unter Adresse 215
nach Eingabe des Reaktanzbelages geändert, muss der Reaktanzbelag bezogen auf die neue Längeneinheit
hier erneut parametriert werden.
Die Werte unter den Adressen 1106 (km) bzw. 1105 (Meilen) gelten, wenn nur ein Leitungsabschnitt
vorhanden ist und für alle Fehler, die außerhalb der definierten Leitungsabschnitte auftreten.
Werden mehrere Leitungsabschnitte eingestellt, so gelten
•
für Leitungsabschnitt 1 die Adressen 6004(km) bzw. 6003 (Meilen)
•
für Leitungsabschnitt 2 die Adressen 6014 (km) bzw. 6013 (Meilen),
•
für Leitungsabschnitt 3 die Adressen 6024 (km) bzw. 6023 (Meilen).
Bei Parametrierung mit DIGSI können die Werte wahlweise auch in Primärgrößen eingegeben werden. Dann
entfällt die folgende Umrechnung in Sekundärgrößen.
Für die Umrechnung von Primär- in Sekundärwerte gilt allgemein:
[fo_zsekundaer, 1, de_DE]
Entsprechend gilt für den Reaktanzbelag einer Leitung:
[fo_xsekundaer, 1, de_DE]
mit
N
Str
N
Spg
Rechenbeispiel:
Angenommen wird die gleiche Leitung wie im Beispiel für die Erdimpedanzanpassung (oben) und zusätzlich
die Wandlerdaten:
Stromwandler
Spannungswandler
Daraus errechnet sich der sekundäre Reaktanzbelag:
[xsekund-beispiel-260602-kn, 1, de_DE]
