Dabei ist zu beachten, dass bei angeschlossener U
gebene Faktor (im Normalfall = 1,73; siehe auch Abschnitt

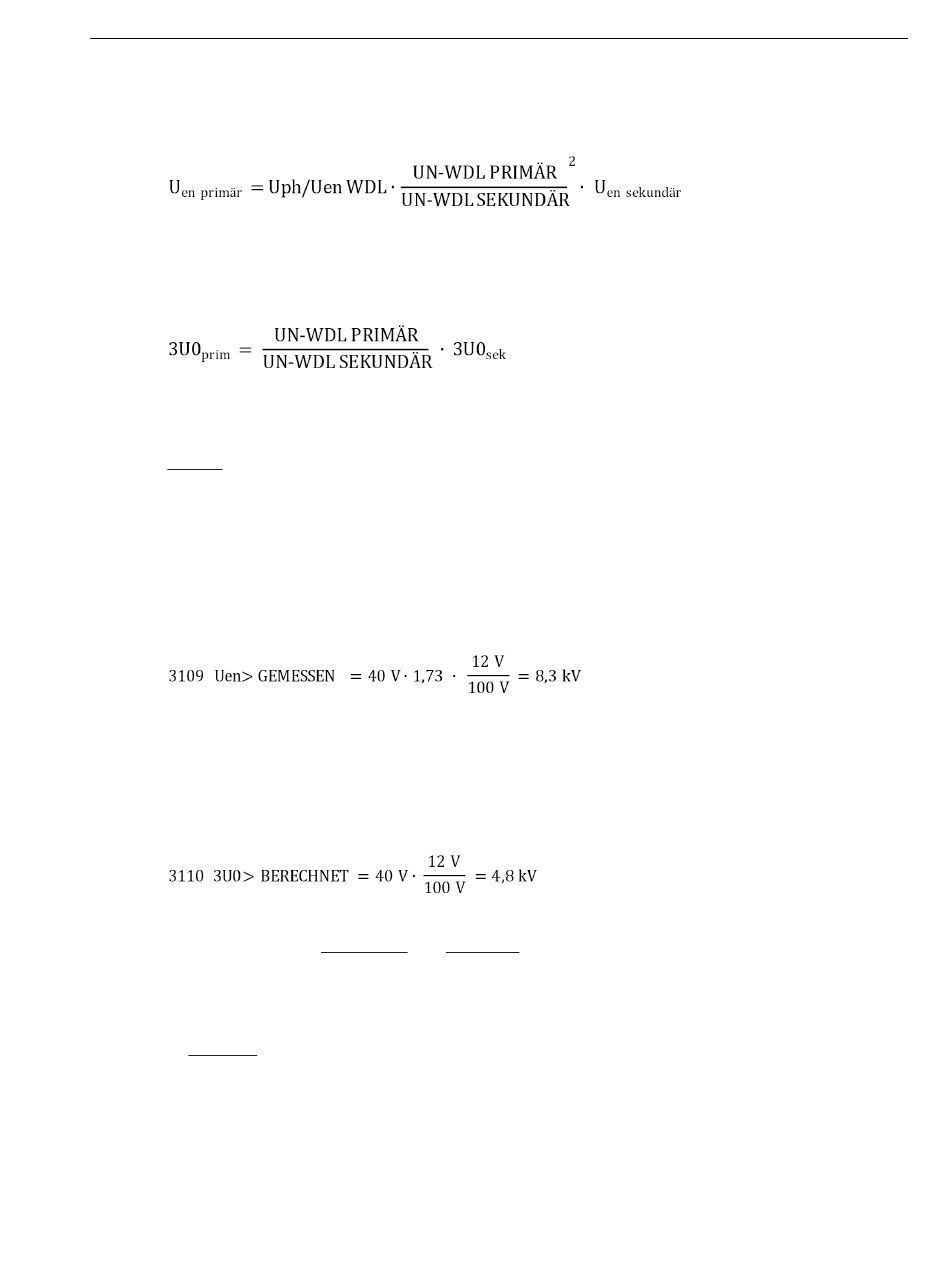

die Anzeige des Parameters 3108 bzw. 3109 Uen> GEMESSEN in Primärwerten gilt die Umrechnungsformel:
[fo_uenprim-uensek, 1, de_DE]
Liegen 3 Leiter-Erde-Spannungen am Gerät an, so wird die Verlagerungsspannung 3 · U
werten der Leiter-Erde-Spannungen berechnet und Adresse 3110 ist für die Schwellwerteinstellung maßgeb-
lich. Für die Anzeige des Parameters 3110 in Primärwerten gilt:
[fo_3u0prim-3u0sek, 1, de_DE]
Wenn die Sekundärwerte von (beispielsweise) den Parametern 3109 und 3110 identisch eingestellt sind, dann
unterscheiden sich deren Primärwerte um den Anpassungsfaktor Uph/Uen WDL.
Beispiel:
Parameter 202
Parameter 203
Parameter 206
Parameter 213
Parameter 3109
Bei Umstellung auf Primärwerte gilt:
[fo_beispiel-uen-83kv, 1, de_DE]
Mit der folgenden Parametrierung
Parameter 213
Parameter 3110
Bei Umstellung auf Primärwerte gilt:
[fo_beispiel-3u0-48kv, 1, de_DE]
Da beim Erdschluss im ungeerdeten oder gelöschten Netz nahezu die volle Verlagerungsspannung an den
Klemmen des Gerätes auftritt, ist der Anregewert dort in der Regel unkritisch; er sollte zwischen 30 V und 60 V
(für Uen> GEMESSEN bei normalem U
liegen. Bei hohen Fehlerwiderständen kann eine höhere Empfindlichkeit (= niedrigerer Anregewert)
notwendig werden.
Im geerdeten Netz kann ein empfindlicherer (kleinerer) Anregewert eingestellt werden, jedoch oberhalb der
maximal zu erwartenden Verlagerungsspannung während des Normalbetriebs (beliebige Belastung).
Die Anregung nur der Spannungsstufe kann zeitverzögert auf Auslösung gegeben werden, wenn die Auslö-
sung durch empfindliche Erdfehlererkennung parametriert (Adresse 3101 EMPF. ERDFEHLER = Ein oder
Ein mit EF-PROT) und außerdem unter Parameter 3130 ERDFEHLERERK. = bei UE oder IEE konfigu-
riert ist. Die Auslöseverzögerung stellen Sie unter Adresse 3112 T Uen AUS VERZ. ein. Beachten Sie, dass
sich die Gesamtauslösezeit aus der Eigenzeit der Verlagerungsspannungsmessung (ca. 50 ms) plus der Anre-
SIPROTEC Compact, 7SC80, Handbuch
E50417-G1100-C486-B2, Ausgabe 09.2018
UN-WDL PRIMÄR
UN-WDL SEKUNDÄR
Uph/Uen WDL
U-WDL ANSCH 3ph
Uen> GEMESSEN
U-WDL ANSCH 3ph
3U0> BERECHNET
-Anschluss) bzw. zwischen 50 V und 100 V (für Uen> GEMESSEN)
en
2.13 Erdfehlererfassung (empfindlich/unempfindlich)
-Spannung der mit Parameter 206 Uph/Uen WDL vorge-
en
2.1.3.2 Einstellhinweise) zum Einsatz kommt. Für
= 12 kV
= 100 V
= 1,73
= U12, U23, UE
= 40 V
= U1E, U2E, U3E
= 40 V
Funktionen
aus den Momentan-
0
