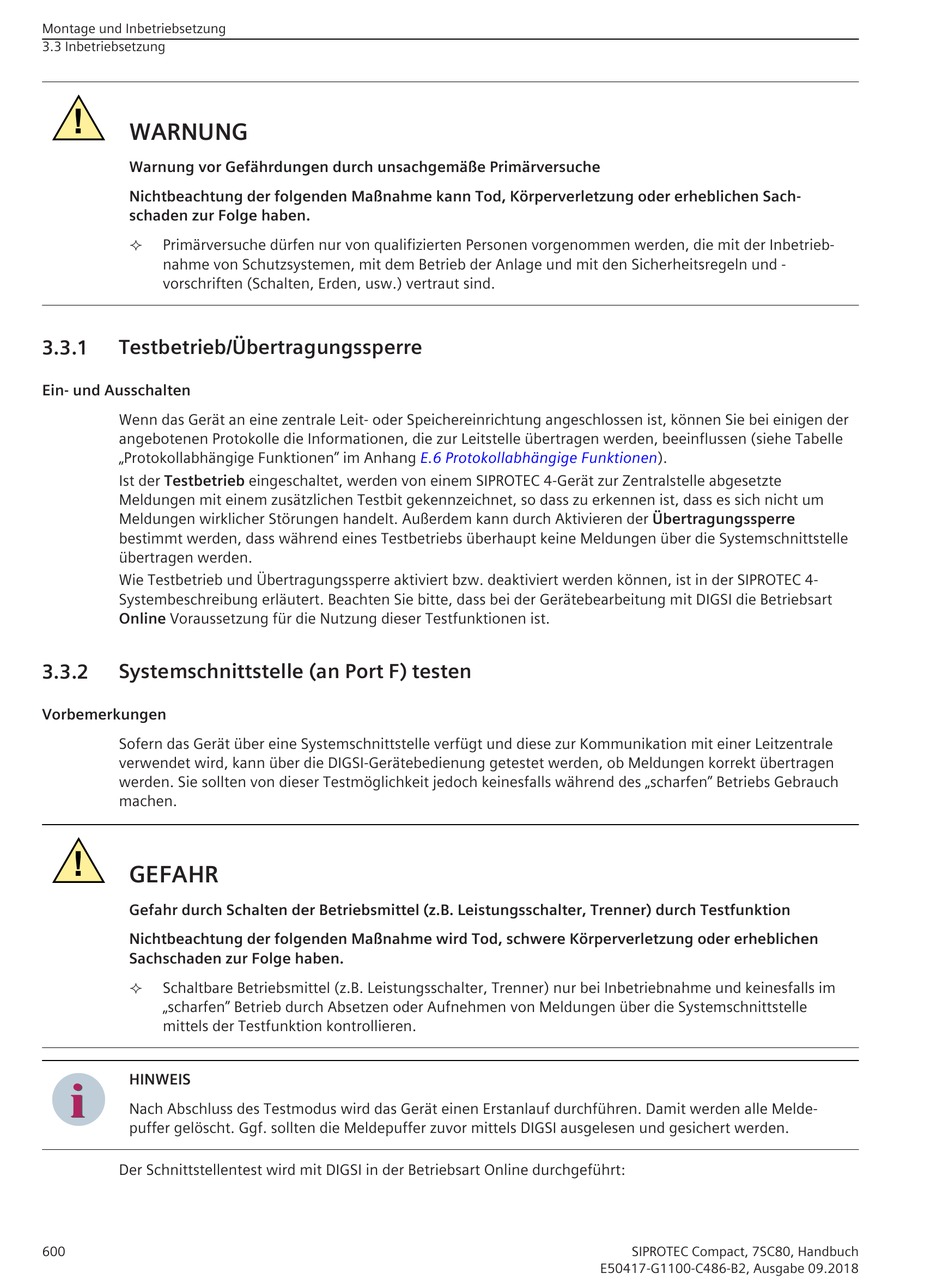

Montage und Inbetriebsetzung
3.3 Inbetriebsetzung
!
WARNUNG
Warnung vor Gefährdungen durch unsachgemäße Primärversuche
Nichtbeachtung der folgenden Maßnahme kann Tod, Körperverletzung oder erheblichen Sach-
schaden zur Folge haben.
Primärversuche dürfen nur von qualifizierten Personen vorgenommen werden, die mit der Inbetrieb-
²
nahme von Schutzsystemen, mit dem Betrieb der Anlage und mit den Sicherheitsregeln und -
vorschriften (Schalten, Erden, usw.) vertraut sind.
3.3.1 Testbetrieb/Übertragungssperre
Ein- und Ausschalten
Wenn das Gerät an eine zentrale Leit- oder Speichereinrichtung angeschlossen ist, können Sie bei einigen der
angebotenen Protokolle die Informationen, die zur Leitstelle übertragen werden, beeinflussen (siehe Tabelle
„Protokollabhängige Funktionen" im Anhang
Ist der Testbetrieb eingeschaltet, werden von einem SIPROTEC 4-Gerät zur Zentralstelle abgesetzte
Meldungen mit einem zusätzlichen Testbit gekennzeichnet, so dass zu erkennen ist, dass es sich nicht um
Meldungen wirklicher Störungen handelt. Außerdem kann durch Aktivieren der Übertragungssperre
bestimmt werden, dass während eines Testbetriebs überhaupt keine Meldungen über die Systemschnittstelle
übertragen werden.
Wie Testbetrieb und Übertragungssperre aktiviert bzw. deaktiviert werden können, ist in der SIPROTEC 4-
Systembeschreibung erläutert. Beachten Sie bitte, dass bei der Gerätebearbeitung mit DIGSI die Betriebsart
Online Voraussetzung für die Nutzung dieser Testfunktionen ist.

Systemschnittstelle (an Port F) testen

3.3.2

Vorbemerkungen

Sofern das Gerät über eine Systemschnittstelle verfügt und diese zur Kommunikation mit einer Leitzentrale
verwendet wird, kann über die DIGSI-Gerätebedienung getestet werden, ob Meldungen korrekt übertragen
werden. Sie sollten von dieser Testmöglichkeit jedoch keinesfalls während des „scharfen" Betriebs Gebrauch
machen.
!
GEFAHR
Gefahr durch Schalten der Betriebsmittel (z.B. Leistungsschalter, Trenner) durch Testfunktion
Nichtbeachtung der folgenden Maßnahme wird Tod, schwere Körperverletzung oder erheblichen
Sachschaden zur Folge haben.
Schaltbare Betriebsmittel (z.B. Leistungsschalter, Trenner) nur bei Inbetriebnahme und keinesfalls im
²
„scharfen" Betrieb durch Absetzen oder Aufnehmen von Meldungen über die Systemschnittstelle
mittels der Testfunktion kontrollieren.
HINWEIS
i
i
Nach Abschluss des Testmodus wird das Gerät einen Erstanlauf durchführen. Damit werden alle Melde-
puffer gelöscht. Ggf. sollten die Meldepuffer zuvor mittels DIGSI ausgelesen und gesichert werden.
Der Schnittstellentest wird mit DIGSI in der Betriebsart Online durchgeführt:
600
E.6 Protokollabhängige Funktionen).
