[lo_anschluss-3xi-7sc80, 1, de_DE]

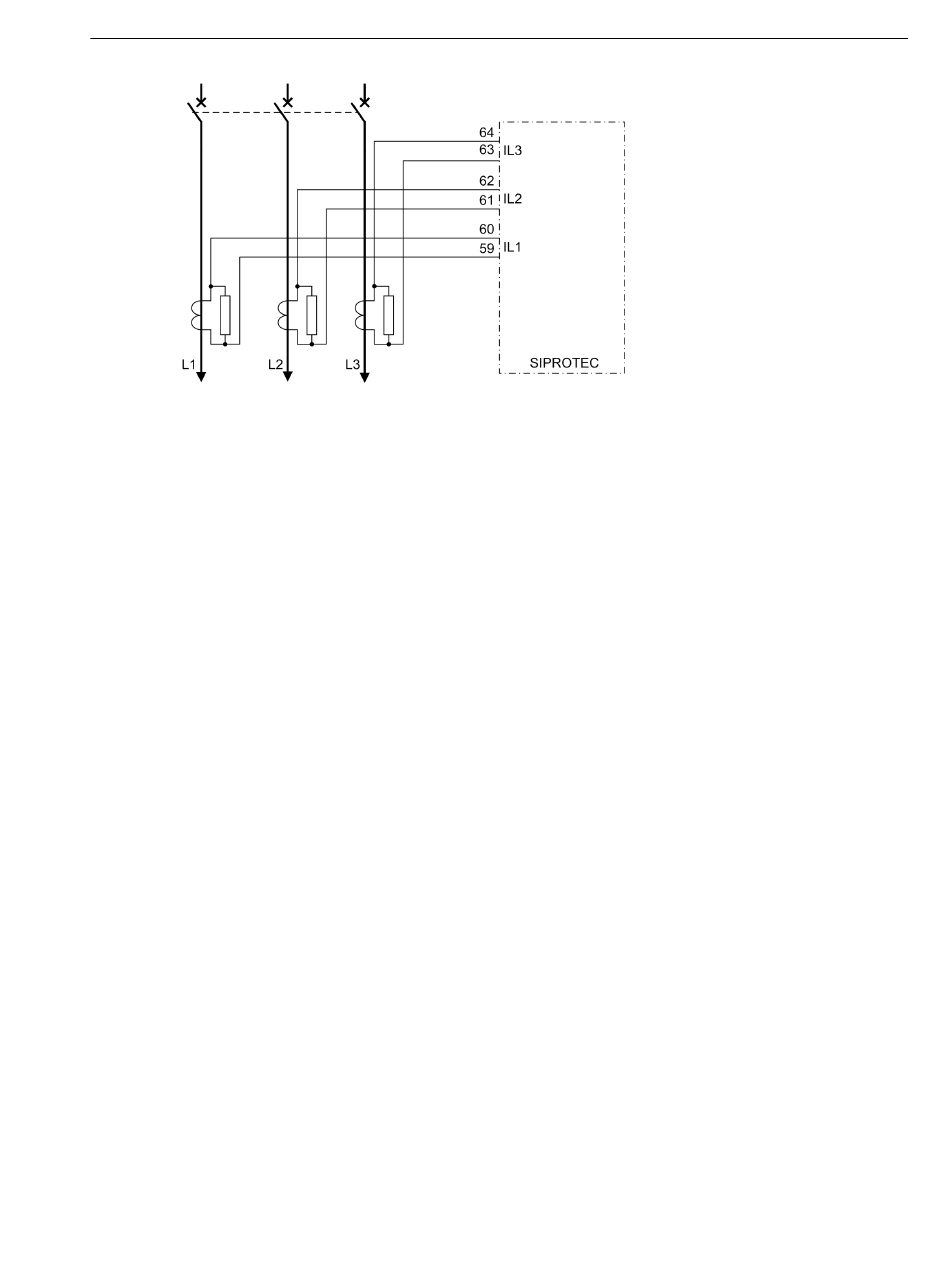

Bild C-8
SIPROTEC Compact, 7SC80, Handbuch
E50417-G1100-C486-B2, Ausgabe 09.2018
Standardanschluss 3 Phasenströme über LoPo/LPS
C.1 Anschlussbeispiele für Strom- und Spannungswandler
Anschlussbeispiele
743
