[dw_FaultProfileSide2withCurrent, 1, de_DE]

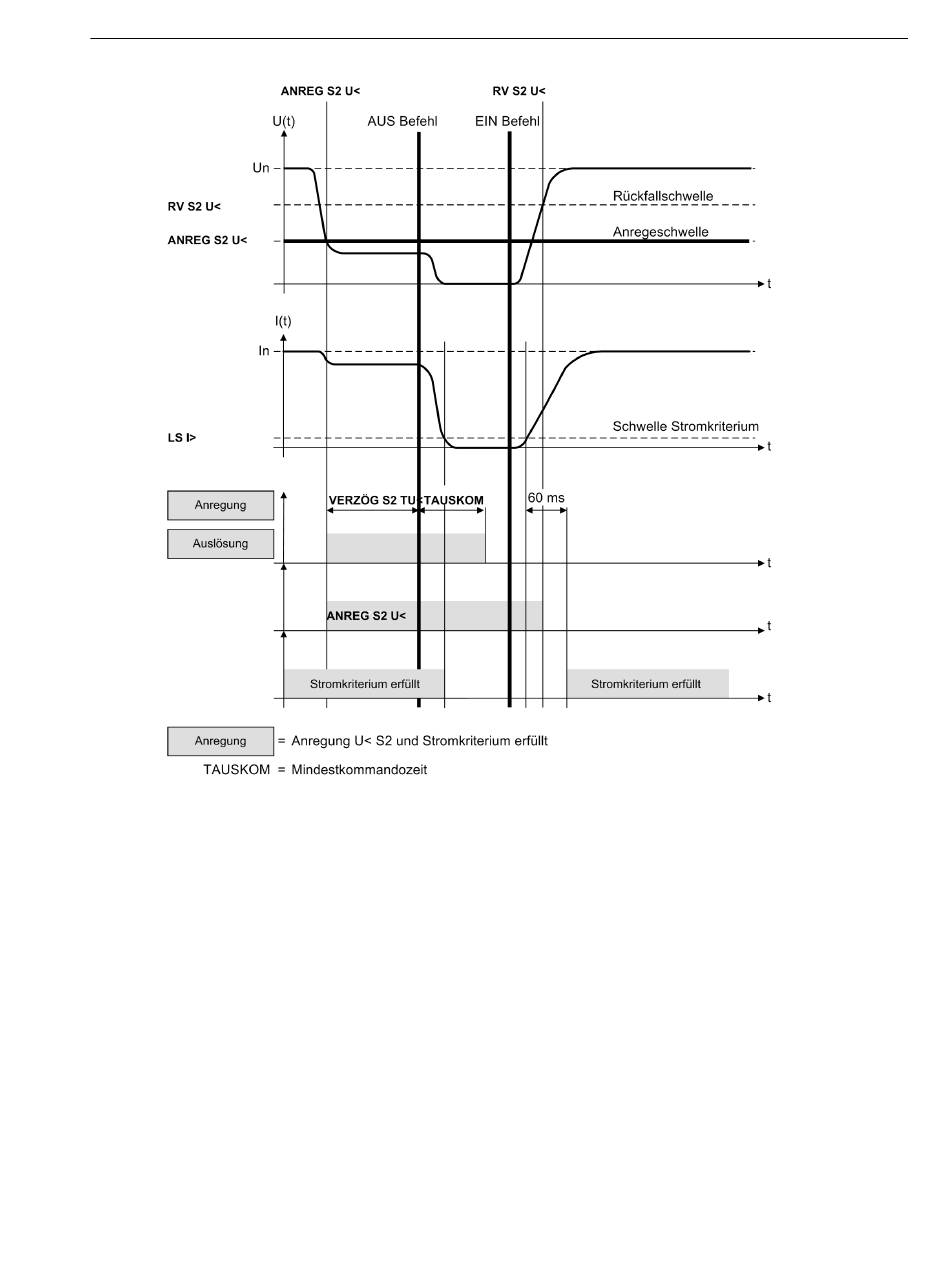

Bild 2-157
Beim Einschalten des Leistungsschalters wird das Stromkriterium kurzzeitig verzögert. Fällt in dieser Zeit (ca.
60 ms) das Spannungskriterium zurück, so erfolgt keine Anregung der Funktion Unterspannungschutz von
Seite 2. Damit wird erreicht, dass beim Zuschalten des Spannungsschutzes im fehlerfreien Fall kein Störfall
eröffnet wird. Das bedeutet andererseits, dass im Falle einer Unterspannung beim Schließen des Leistungs-
schalters (abweichend von
gerungszeit von 60 ms erfolgen kann.
Das folgende Bild zeigt das Logikdiagramm des Unterspannungsschutzes.
Das Logikdiagramm gilt auch für den phasenspezifisch einstellbaren Unterspannungsschutz (ULL selektiv
oder ULE selektiv). Die Schwellwerte und Verzögerungszeiten sind durch die phasenspezifischen Werte zu
ersetzen.
SIPROTEC Compact, 7SC80, Handbuch
E50417-G1100-C486-B2, Ausgabe 09.2018
Typischer Störfallverlauf bei abgangsseitigem Anschluss der Spannungswandler (mit Stromkri-
terium)
Bild 2-157) die in diesem Fall gewollte Anregung frühestens nach Ablauf der Verzö-
2.31 Zusätzliche Applikationen mit 6 Spannungseingängen
