Bild 3-37
Schaltprüfung der projektierten Betriebsmittel
3.3.14
Schalten über Befehlseingabe
Falls das Schalten der projektierten Betriebsmittel nicht bereits umfassend bei dem früher beschriebenen
Hardwaretest erfolgte, sollen alle projektierten Schaltmittel vom Gerät her über die integrierte Steuerung ein-
und ausgeschaltet werden. Dabei sollen die über Binäreingänge eingekoppelten Schalterstellungsrückmel-
dungen am Gerät ausgelesen und mit der wahren Schalterstellung verglichen werden.
Die Vorgehensweise für das Schalten ist in der SIPROTEC 4-Systembeschreibung erläutert. Die Schalthoheit
muss dabei entsprechend der benutzten Befehlsquelle gesetzt sein. Beim Schaltmodus kann zwischen verrie-
geltem und unverriegeltem Schalten gewählt werden. Dabei ist zu beachten, dass das unverriegelte Schalten
ein Sicherheitsrisiko darstellt.
Schalten über Schutzfunktionen
Bei einem Ausschaltbefehl an den Leistungsschalter ist zu bedenken, dass bei eingeschalteter interner Wieder-
einschaltautomatik oder im Zusammenspiel mit einer externen Wiedereinschaltautomatik ein AUS-EIN-Prüf-
zyklus angestoßen wird.
!
GEFAHR
Ein erfolgreich gestarteter Prüfzyklus der Wiedereinschaltautomatik führt zum Einschalten des Leis-
tungsschalters!
Nichtbeachtung der folgenden Aussage wird Tod, schwere Körperverletzung oder erheblichen Sach-
schaden zur Folge haben.
Bei einem Ausschaltbefehl an den Leistungsschalter ist zu bedenken, dass im Zusammenspiel mit
²
einer externen Wiedereinschaltautomatik ein AUS-EIN-Prüfzyklus angestoßen wird.
SIPROTEC Compact, 7SC80, Handbuch
E50417-G1100-C486-B2, Ausgabe 09.2018

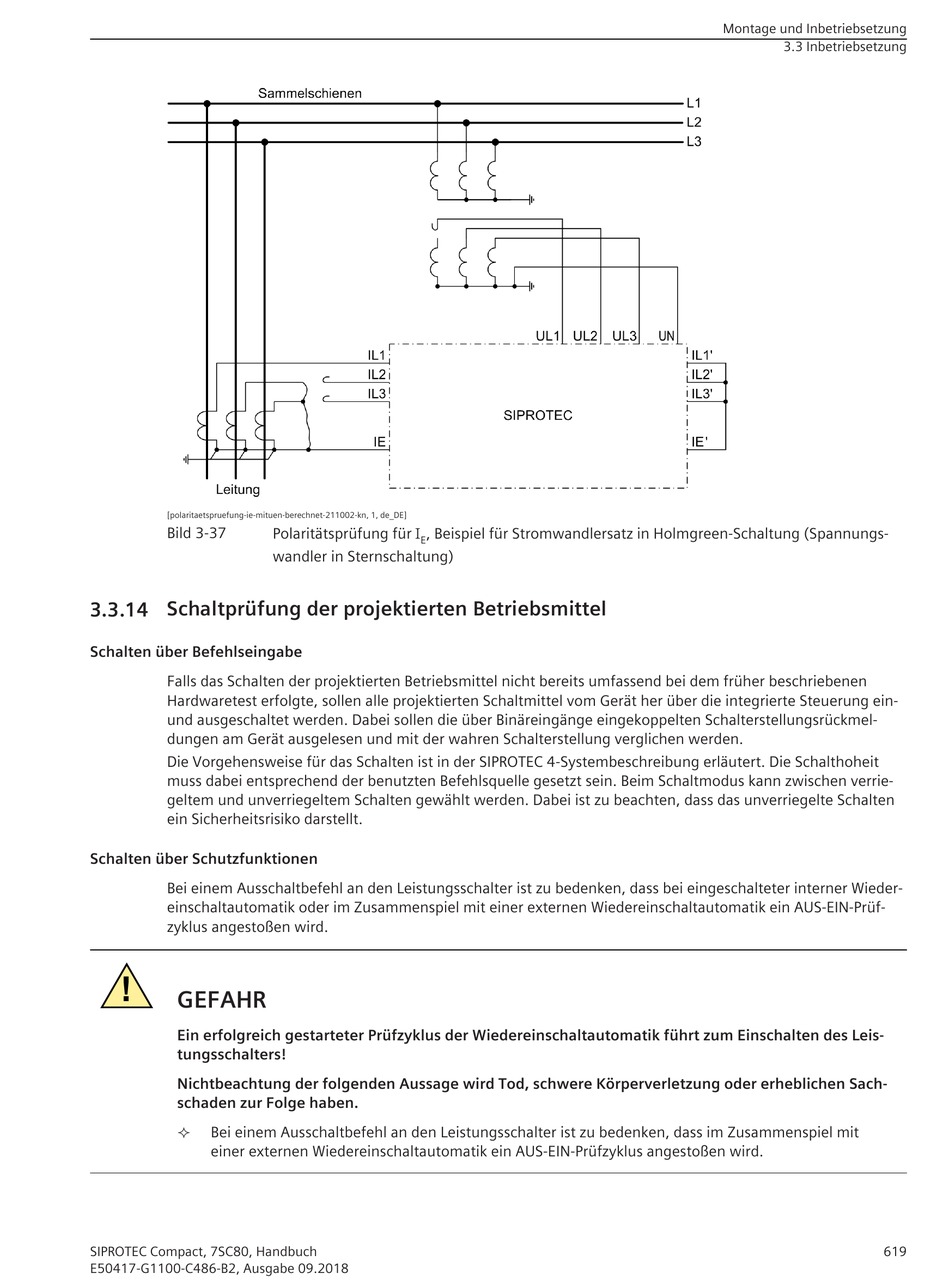

Polaritätsprüfung für Ι , Beispiel für Stromwandlersatz in Holmgreen-Schaltung (Spannungs-
