Siemens SIPROTEC Compact 7SC80 Handbuch Seite 433

Wenn das Binärsignal 6002
wechselt, kann davon ausgegangen werden, dass die Ladekapazität nicht ausreichend war. Der Test wird als
fehlgeschlagen bewertet und das 7SC80 wechselt vom Test- in den Lademodus.
Wenn jedoch das Binärsignal 6002
der Test als bestanden bewertet. In diesem Fall wechselt das Gerät auch vom Test- in den Lademodus und das
Signal 6005 Kap.Test aktiv wird zurückgesetzt.
Der Lastwiderstand wird extern von der Kapazitätsbank getrennt und die Kapazitäten wieder geladen. Gleich-
zeitig wird die Wiederherstellungszeit 2803 T Kond.Wiederk. zur Überwachung der Wiederaufladezeit
gestartet. Die Voreinstellung des Parameters ist 10 s. Wenn der obere Spannungsschwellwert erreicht ist,
wechseln beide Signale 6002
„1". Erfolgt dieser Signalwechsel erst nach Ablauf der Überwachungszeit, kann davon ausgegangen werden,
dass die Kapazitäten nicht mehr ausreichend geladen werden können. Das Signal 6006
wird gesetzt und die Recloser-Funktionen des 7SC80 werden blockiert. Dies wird mit der Meldung 2781
aus signalisiert.
Erfolgt der Signalwechsel hingegen innerhalb der Überwachungszeit, wird der Test als bestanden gewertet
und die Funktion wechselt in die Überwachung des Ruhezustandes. Eine weitere Meldungssignalisierung
erfolgt nicht.
Die Überwachung des Ruhezustands beginnt 10 s nach der gehenden Meldung6005
Meldung 6006 Kap.Regen. fehl wird nach dem nächsten erfolgreichen Test zurückgesetzt.
Der manuell über einen Binäreingang oder zyklisch gestartete Kapazitätstest darf inklusive Wiederaufladezeit
max. 80 s dauern. Bei Überschreitung dieser Zeit wird die Meldung 6004
Nach Abschluss eines Kapazitätstests – ob erfolgreich oder nicht – ist der manuelle Start über Binäreingang
erst nach Ablauf von 20 s zulässig.
Zusammenspiel von Kapazitäts- und Batterieprüfung
Kapazitäts- und Batterieprüfung werden zyklisch gestartet, z.B. einmal pro Woche oder Monat. Die Zyklus-
zeiten sind separat wählbar. Der Zustand der Recloser-Batterie und -Kapazitäten werden überwacht.
Abweichungen vom Sollzustand werden erkannt und können gemeldet werden. Der Start von Kapazitäts- und
Batterieprüfung ist gegenseitig verriegelt, so dass beide Tests nicht gleichzeitig gestartet werden können. Vor
dem Start einer Kapazitätsprüfung wird geprüft, ob eine Batterieprüfung erfolgreich beendet wurde und
dessen Erholungszeit bereits abgelaufen ist.
Startversuch der Kapazitätsprüfung bei laufender Batterieprüfung:
•
Ein manueller Start wird ignoriert.
•
Ein zyklischer Start wird erst nach Ablauf der Batterieprüfung ausgeführt.
Startversuch der Batterieprüfung bei laufender Kapazitätsprüfung:
•
Ein manueller Start wird ignoriert.
•
Ein zyklischer Start wird erst im nächsten Zyklus gestartet.
Die Recloser-Kapazitätsprüfung ist in den Geräteversionen M15=A, B oder R verfügbar. Für den Betrieb sollten
mindestens ein freier Binärausgang und 2 freie Binäreingänge verfügbar sein.
[7sc80-cap-test-131106, 1, de_DE]

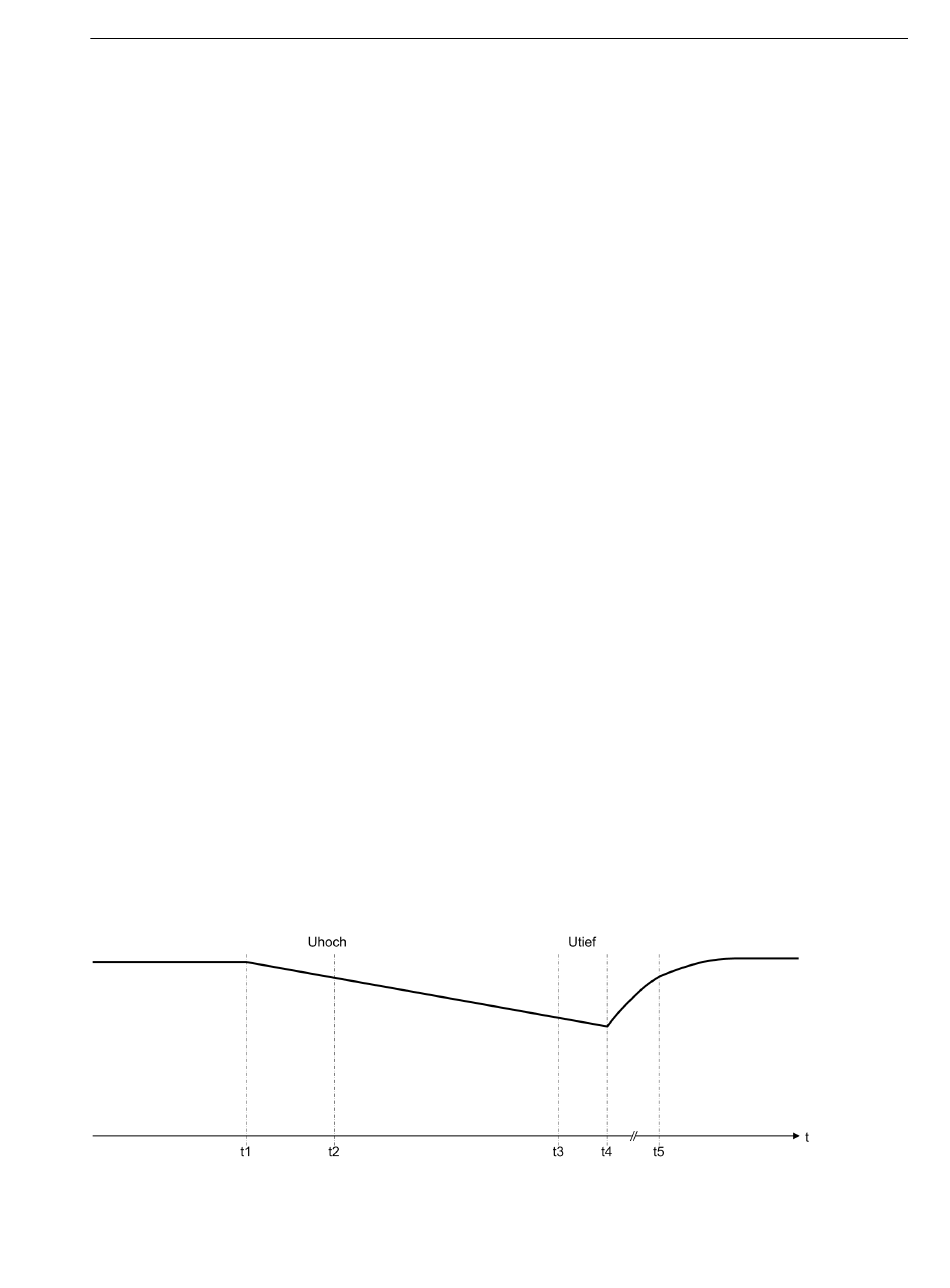

Bild 2-128
SIPROTEC Compact, 7SC80, Handbuch
E50417-G1100-C486-B2, Ausgabe 09.2018
>KapÜbw Eing. 1 vor Ablauf dieser Zeit von der logischen „1" zur logischen „0"
>KapÜbw Eing. 1 nach Ablauf der Überwachungszeit wechselt, so wird
>KapÜbw Eing. 1 und 6003 >KapÜbw Eing. 2 in den logischen Zustand
Kapazitätsprüfung
2.23 Recloser - Kapazitätstest
Kap.Regen. fehl
Kap.Test aktiv . Die
KapVersorg.fehl ausgegeben.
Funktionen
AWE
