Richtungsbestimmung Erdmessglied mit Gegensystemgrößen

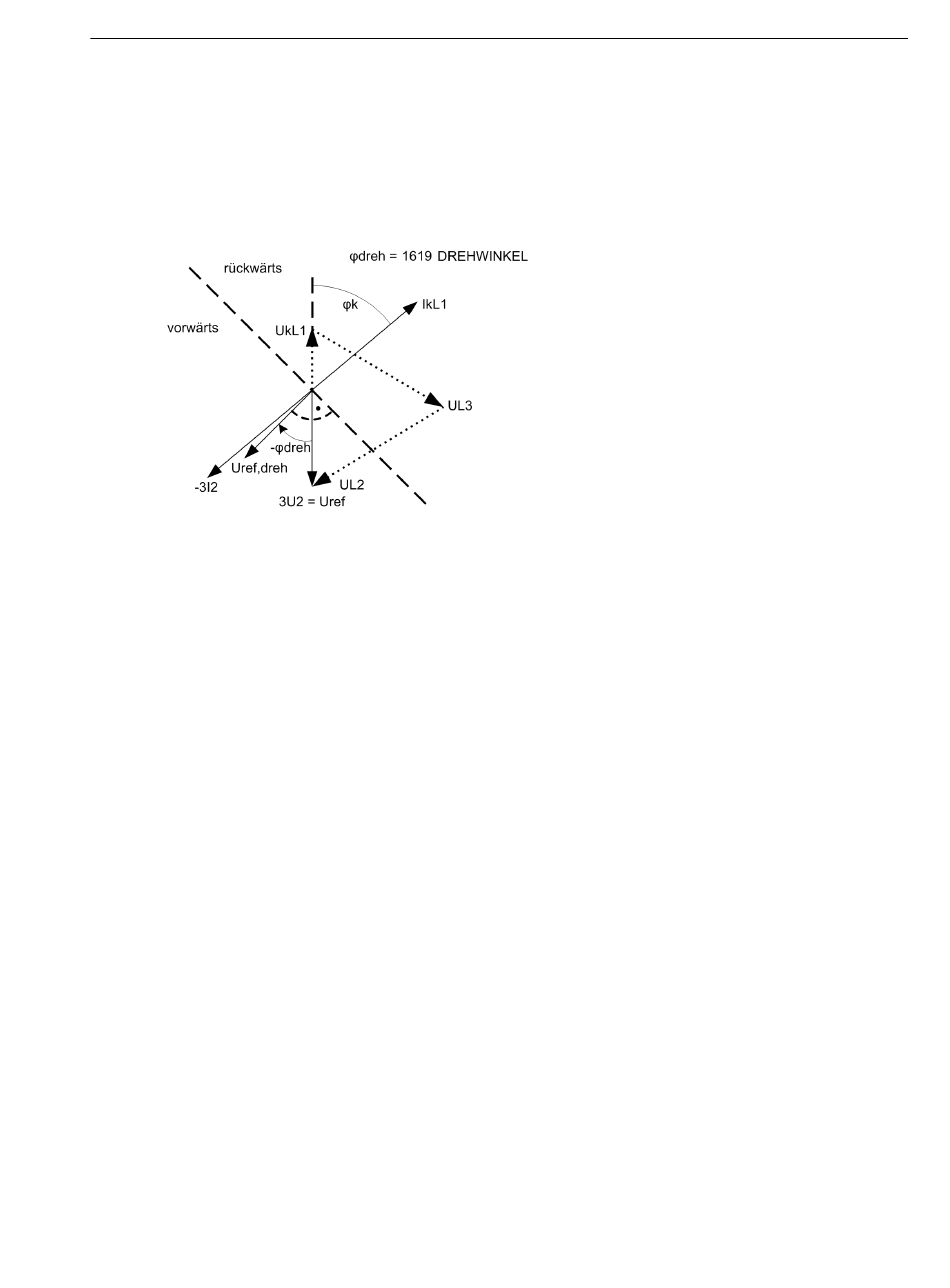

Bild 2-35 zeigt die Behandlung der Referenzspannung für das Erdmessglied unter Verwendung der Gegensys-
temgrößen anhand eines einpoligen Erdfehlers in Phase L1. Als Referenzspannung wird die Gegensystemspan-
nung verwendet, als Strom zur Richtungsbestimmung der Gegensystemstrom, in dem sich der Kurzschluss-
strom abbildet. Der Kurzschlussstrom -3Ι
der Spannung 3U
DREHWINKEL gedreht. In dem hier dargestellten Fall erfolgt die Drehung um -45°.
[7sj6x_drehung-referenzspannung-erde-gegensys-220904-he, 1, de_DE]
Bild 2-35
Das Vorwärtsgebiet ergibt sich als Bereich ±86° um die gedrehte Referenzspannung U
des Gegensystemstroms -3Ι

Einstellhinweise

2.3.10
Allgemeines
Wählt man den gerichteten Überstromzeitschutz in DIGSI an, so wird ein Dialog mit mehreren Registerkarten
angezeigt, in denen die einzelnen Parameter eingestellt werden können. Abhängig vom bei der Projektierung
der Schutzfunktionen unter den Adressen 115 gU/AMZ PHASE und 116 gU/AMZ ERDE festgelegten Funkti-
onsumfang erscheinen mehr oder weniger Registerkarten.
Bei Einstellung von Adresse 116 gU/AMZ ERDE = UMZ ohne AMZ sind hier nur die Parameter für den unab-
hängigen Überstromzeitschutz zugänglich. Bei Wahl von 116 gU/AMZ ERDE = UMZ/AMZ IEC, UMZ/AMZ
ANSI, Recloser Kennl., CO Curves, CO-Kennlinien, Rückfall oder All Curves sind zusätzlich
abhängige Kennlinien verfügbar.
Unter Adresse 1501 U/AMZ PHASE kann der gerichtete Überstromzeitschutz für Phasen Ein- oder
Ausgeschaltet werden.
Anregewerte, Verzögerungszeit und Kennlinie können getrennt für Leiterströme und Erdstrom eingestellt
werden. Auf diese Weise ist oft eine getrennte Relais-Koordinierung für Erdfehler und Phasenfehler möglich,
und für den gerichteten Erdschlussschutz können empfindlichere Einstellungen gewählt werden. Deshalb
kann unter Adresse 1601 U/AMZ ERDE unabhängig vom gerichteten Überstromzeitschutz für Phasen der
gerichtete Überstromzeitschutz für Erde Ein- oder Ausgeschaltet werden.
Der Überstromzeitschutz kann, abhängig von Parameter 613 U/AMZ Erde mit mit gemessenen Größen Ι
oder mit den aus den 3 Leiterströmen berechneten Größen 3Ι0 arbeiten. Bei Geräten mit empfindlichem
Erdstromeingang wird generell mit der berechneten Größe 3Ι0 gearbeitet.
Der Richtungssinn der Funktion wird durch den Parameter 201 I-WDL STERNPKT. beeinflusst (siehe Kapitel

2.1.3 Anlagendaten

SIPROTEC Compact, 7SC80, Handbuch
E50417-G1100-C486-B2, Ausgabe 09.2018
ist um 180° phasenverschoben zum Kurzschlussstrom Ι
2
um den Kurzschlusswinkel φ
2
Drehung der Referenzspannung, Erdmessglied mit Gegensystemgrößen
in diesem Bereich, so erkennt das Gerät auf Vorwärtsrichtung.
2
1).
nach. Die Referenzspannung wird um den Einstellwert 1619
k
Funktionen
2.3 Gerichteter Überstromzeitschutz
und eilt
kL1
. Liegt der Vektor
ref,dreh
E
143
