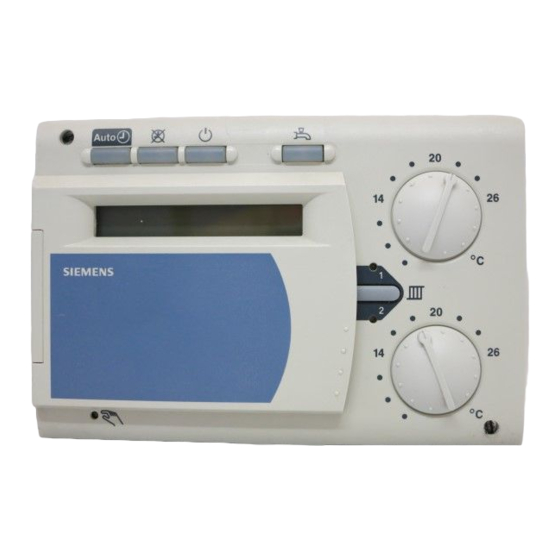

Siemens RVD240 Installationsanleitung

de Installationsanleitung
Montage
Festlegen des Montageortes
•
In trockenem Raum, z.B. im Heizungsraum
•
Einbaumöglichkeiten:
-
Kompaktstation
-
Schaltschrank (Front, Innenwand, auf DIN-Schiene)
-
Schalttafel
-
schräge Frontfläche eines Schaltpultes
•
Zulässige Umgebungstemperatur ist 0...50 °C
Elektrische Installation
•
Örtliche Vorschriften für Elektroinstallationen sind zu
beachten
•
Die Zugentlastung der Kabel muss gewährleistet sein
•
Die Verbindungsleitungen vom Regler zu den Stellgerä-
ten und Pumpen führen Netzspannung
•
Fühlerleitungen dürfen nicht parallel mit Netzleitungen
geführt werden (Schutzklasse II EN 60730!)
Zulässige Leitungslängen
•
Für alle Fühler und Kontakte:
Cu-Kabel 0,6 mm Ø
2
Cu-Kabel 1,0 mm
2
Cu-Kabel 1,5 mm
•
Für Raumgeräte:
Cu-Kabel 0,6 mm Ø
Cu-Kabel ≥0,8 mm Ø
•
Für Datenbusse:
LPB
M-Bus
Montieren und Verdrahten des Sockels
Wandmontage
1. Sockel vom Gerät trennen
2. Sockel an die Wand halten. Die Bezeichnung "TOP"
muss oben sein!
3. Befestigungslöcher anzeichnen
4. Löcher bohren
5. Wenn nötig, am Sockel Öffnungen für Kabelstopfbüch-
sen ausbrechen
6. Sockel festschrauben
7. Anschlussklemmen verdrahten
Schienenmontage
1. Tragschiene anbringen
2. Sockel vom Gerät trennen
3. Wenn nötig, am Sockel Öffnungen für Kabelstopfbüch-
sen ausbrechen
4. Sockel aufstecken. Die Bezeichnung "TOP" muss
oben sein!
5. Wenn nötig, Sockel fixieren (abhängig vom Schienen-
typ)
6. Anschlussklemmen verdrahten
Frontmontage
•
Maximale Dicke: 3 mm
•
Erforderlicher Ausschnitt: 92 × 138 mm
1. Sockel vom Gerät trennen
2. Wenn nötig, am Sockel Öffnungen für Kabelstopf-
büchsen ausbrechen
3. Sockel von hinten bis zum Anschlag in den Front-
ausschnitt stecken. Die Bezeichnung "TOP" muss
oben sein!
Siemens Building Technologies / HVAC Products
Fernheizungsregler für
2 Heizkreise und Brauchwasser
max. 20 m
max. 80 m
max. 120 m
max. 37 m
max. 75 m
nach Angaben Siemens:
Basisdokumentation P2370
Projektierungshandbuch J5361

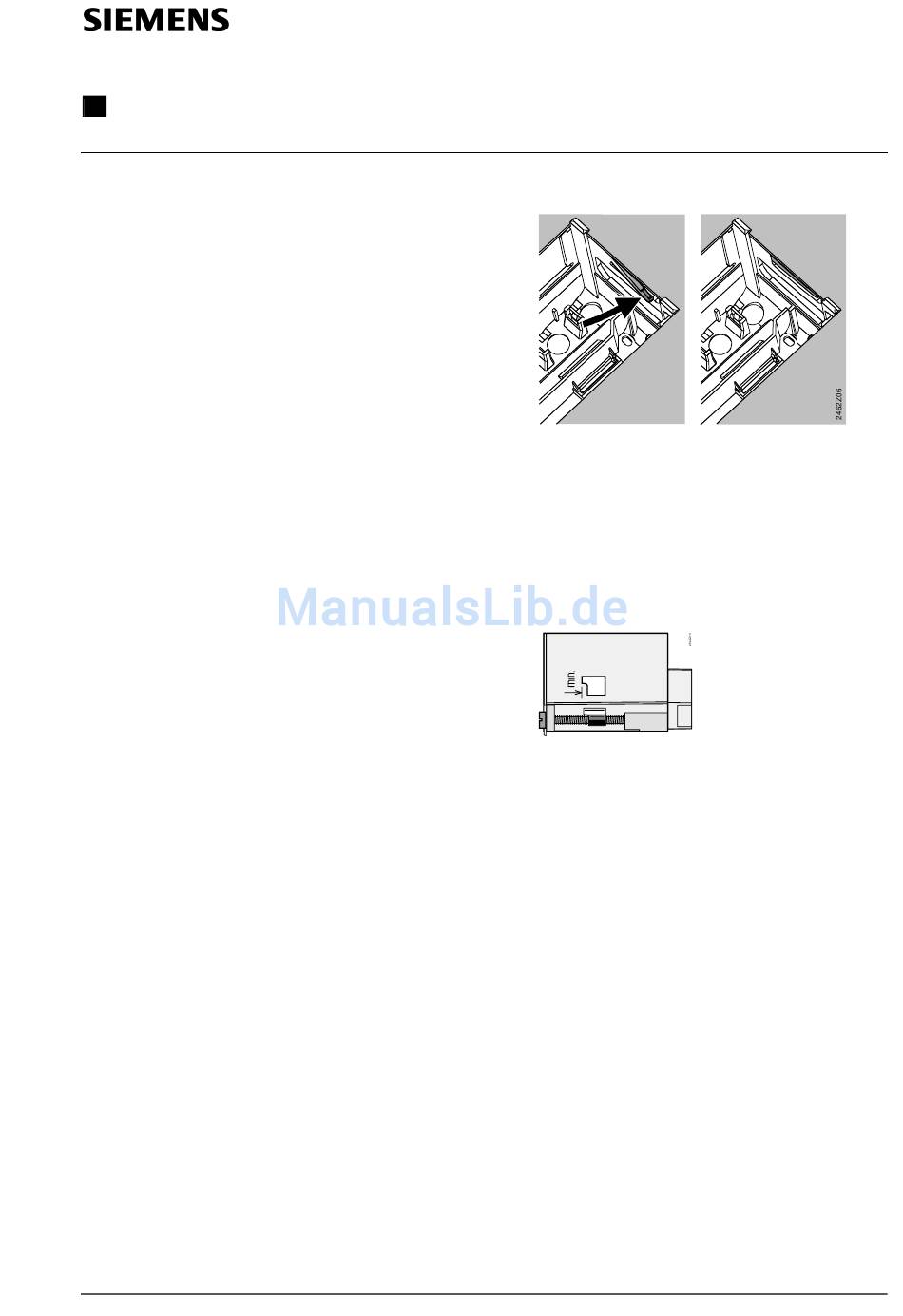

4. Seitliche Klemmbügel hinter das Frontblech drücken
(vergl. Abbildung)
Falsch
Klemmbügel links und rechts richtig platzieren – sie
dürfen nicht in den Ausschnitt ragen!
5. Anschlussklemmen verdrahten. Kabellängen so wäh-
len, dass für das Öffnen der Schaltschranktüre genü-
gend Spielraum bleibt
Regler auf Sockel montieren
1. Stellung und Lage der Schwenkhebel mit Hilfe der
Befestigungsschrauben sicherstellen. Darstellung an
der Geräteseitenwand:
2. Gerät bis zum Anschlag in den Sockel einstecken. Die
Bezeichnung "TOP" muss oben sein!
3. Befestigungsschrauben wechselseitig festziehen
Inbetriebnahme
Vorbereitende Kontrollen
1. Betriebsspannung noch NICHT einschalten
2. Verdrahtung nach dem Anlageschaltplan
3. Jedes Stellgerät prüfen,
-
ob es richtig eingebaut ist (Durchflusssymbol beach-
ten)
-
ob seine Handverstellung nicht mehr wirksam ist.
4. Achtung bei Boden- und Deckenheizungen!
Der Temperaturwächter muss richtig eingestellt sein.
Die Vorlauftemperatur darf während der Funktionskon-
trolle den maximal zulässigen Wert (im allgemeinen
55 °C) nicht überschreiten, sonst ist sofort entweder:
-
das Ventil von Hand zu schliessen
-
die Pumpe abzuschalten
-
der Pumpenabsperrschieber zu schliessen
5. Betriebsspannung einschalten. Im Anzeigefeld muss
eine Anzeige erscheinen (z.B. Uhrzeit). Wenn nicht, so
sind folgende Ursachen wahrscheinlich:
-
Keine Netzspannung
-
Hauptsicherung defekt
-
Netz- bzw. Hauptschalter steht nicht auf EIN
6. Adressierung an den Raumgeräten vornehmen:
-
Raumgerät Heizkreis 1 = Adresse 1 (ab Werk)
-
Raumgerät Heizkreis 2 = Adresse 2
4 319 2983 0 d G2384de
4 319 2983 0
G2384de
RVD240
Richtig
10.03.2004 1/14
