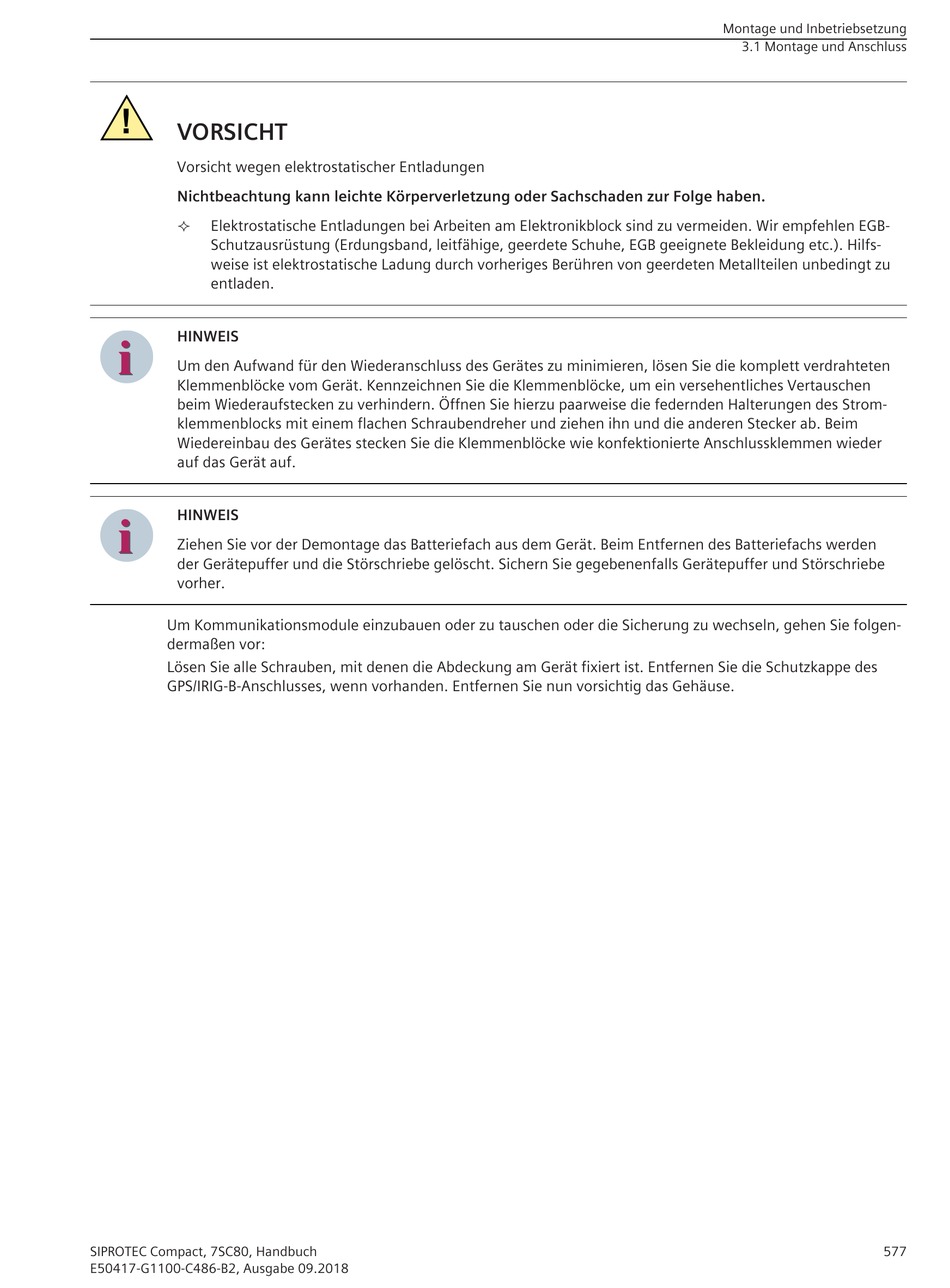

Siemens SIPROTEC Compact 7SC80 Handbuch Seite 577

!
VORSICHT
Vorsicht wegen elektrostatischer Entladungen
Nichtbeachtung kann leichte Körperverletzung oder Sachschaden zur Folge haben.
Elektrostatische Entladungen bei Arbeiten am Elektronikblock sind zu vermeiden. Wir empfehlen EGB-
²
Schutzausrüstung (Erdungsband, leitfähige, geerdete Schuhe, EGB geeignete Bekleidung etc.). Hilfs-
weise ist elektrostatische Ladung durch vorheriges Berühren von geerdeten Metallteilen unbedingt zu
entladen.
HINWEIS
i
i
Um den Aufwand für den Wiederanschluss des Gerätes zu minimieren, lösen Sie die komplett verdrahteten
Klemmenblöcke vom Gerät. Kennzeichnen Sie die Klemmenblöcke, um ein versehentliches Vertauschen
beim Wiederaufstecken zu verhindern. Öffnen Sie hierzu paarweise die federnden Halterungen des Strom-
klemmenblocks mit einem flachen Schraubendreher und ziehen ihn und die anderen Stecker ab. Beim
Wiedereinbau des Gerätes stecken Sie die Klemmenblöcke wie konfektionierte Anschlussklemmen wieder
auf das Gerät auf.
HINWEIS
i
i
Ziehen Sie vor der Demontage das Batteriefach aus dem Gerät. Beim Entfernen des Batteriefachs werden
der Gerätepuffer und die Störschriebe gelöscht. Sichern Sie gegebenenfalls Gerätepuffer und Störschriebe
vorher.
Um Kommunikationsmodule einzubauen oder zu tauschen oder die Sicherung zu wechseln, gehen Sie folgen-
dermaßen vor:
Lösen Sie alle Schrauben, mit denen die Abdeckung am Gerät fixiert ist. Entfernen Sie die Schutzkappe des
GPS/IRIG-B-Anschlusses, wenn vorhanden. Entfernen Sie nun vorsichtig das Gehäuse.
