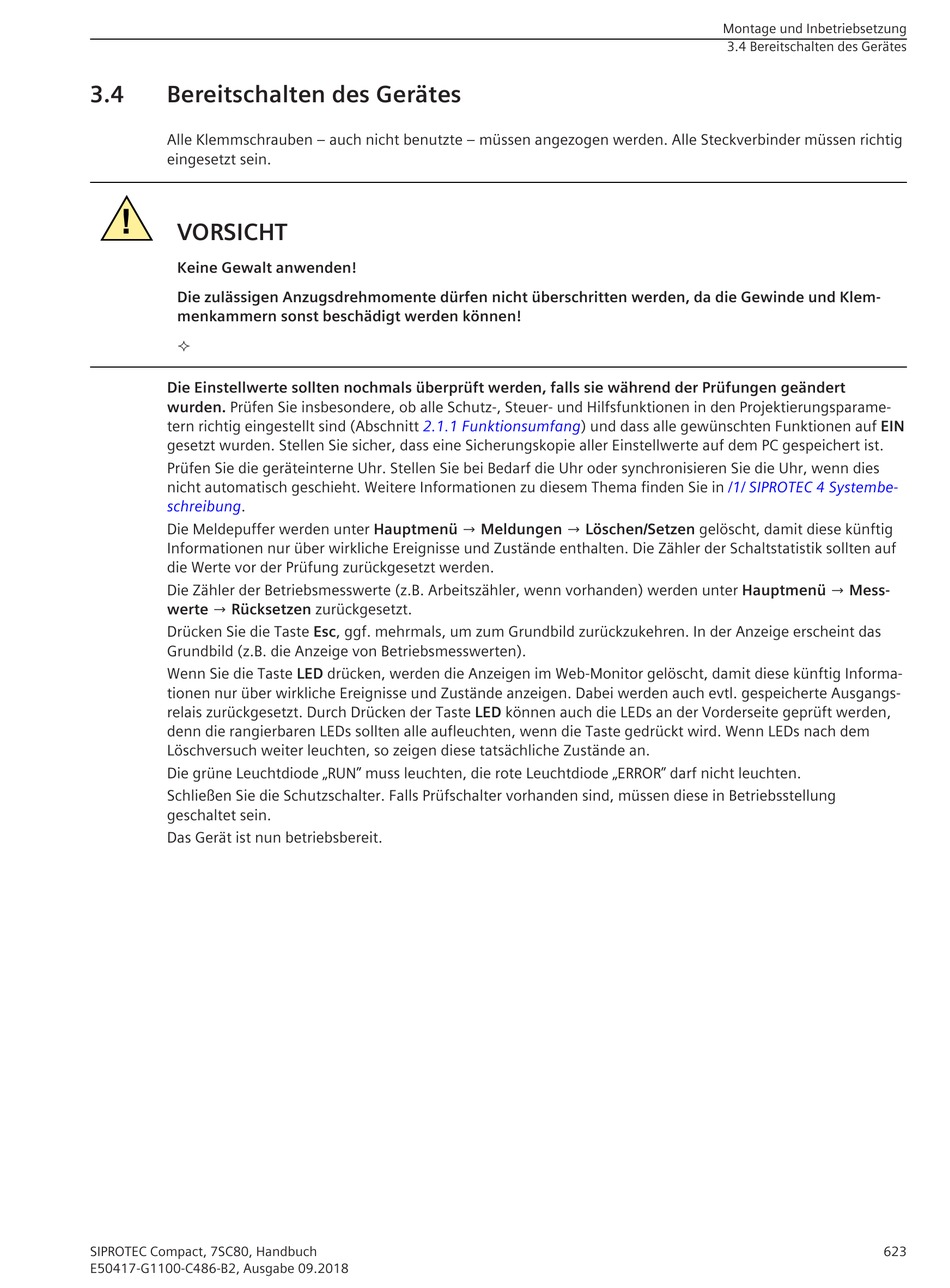

3.4 Bereitschalten des Gerätes
Alle Klemmschrauben – auch nicht benutzte – müssen angezogen werden. Alle Steckverbinder müssen richtig
eingesetzt sein.
!
VORSICHT
Keine Gewalt anwenden!
Die zulässigen Anzugsdrehmomente dürfen nicht überschritten werden, da die Gewinde und Klem-
menkammern sonst beschädigt werden können!
²
Die Einstellwerte sollten nochmals überprüft werden, falls sie während der Prüfungen geändert
wurden. Prüfen Sie insbesondere, ob alle Schutz-, Steuer- und Hilfsfunktionen in den Projektierungsparame-
tern richtig eingestellt sind (Abschnitt
gesetzt wurden. Stellen Sie sicher, dass eine Sicherungskopie aller Einstellwerte auf dem PC gespeichert ist.
Prüfen Sie die geräteinterne Uhr. Stellen Sie bei Bedarf die Uhr oder synchronisieren Sie die Uhr, wenn dies
nicht automatisch geschieht. Weitere Informationen zu diesem Thema finden Sie in
schreibung.
Die Meldepuffer werden unter Hauptmenü → Meldungen → Löschen/Setzen gelöscht, damit diese künftig
Informationen nur über wirkliche Ereignisse und Zustände enthalten. Die Zähler der Schaltstatistik sollten auf
die Werte vor der Prüfung zurückgesetzt werden.
Die Zähler der Betriebsmesswerte (z.B. Arbeitszähler, wenn vorhanden) werden unter Hauptmenü → Mess-
werte → Rücksetzen zurückgesetzt.
Drücken Sie die Taste Esc, ggf. mehrmals, um zum Grundbild zurückzukehren. In der Anzeige erscheint das
Grundbild (z.B. die Anzeige von Betriebsmesswerten).
Wenn Sie die Taste LED drücken, werden die Anzeigen im Web-Monitor gelöscht, damit diese künftig Informa-
tionen nur über wirkliche Ereignisse und Zustände anzeigen. Dabei werden auch evtl. gespeicherte Ausgangs-
relais zurückgesetzt. Durch Drücken der Taste LED können auch die LEDs an der Vorderseite geprüft werden,
denn die rangierbaren LEDs sollten alle aufleuchten, wenn die Taste gedrückt wird. Wenn LEDs nach dem
Löschversuch weiter leuchten, so zeigen diese tatsächliche Zustände an.
Die grüne Leuchtdiode „RUN" muss leuchten, die rote Leuchtdiode „ERROR" darf nicht leuchten.
Schließen Sie die Schutzschalter. Falls Prüfschalter vorhanden sind, müssen diese in Betriebsstellung
geschaltet sein.
Das Gerät ist nun betriebsbereit.
SIPROTEC Compact, 7SC80, Handbuch
E50417-G1100-C486-B2, Ausgabe 09.2018
2.1.1 Funktionsumfang) und dass alle gewünschten Funktionen auf EIN
Montage und Inbetriebsetzung
3.4 Bereitschalten des Gerätes
/1/ SIPROTEC 4 Systembe-
623
