Siemens SIPROTEC Compact 7SC80 Handbuch Seite 23

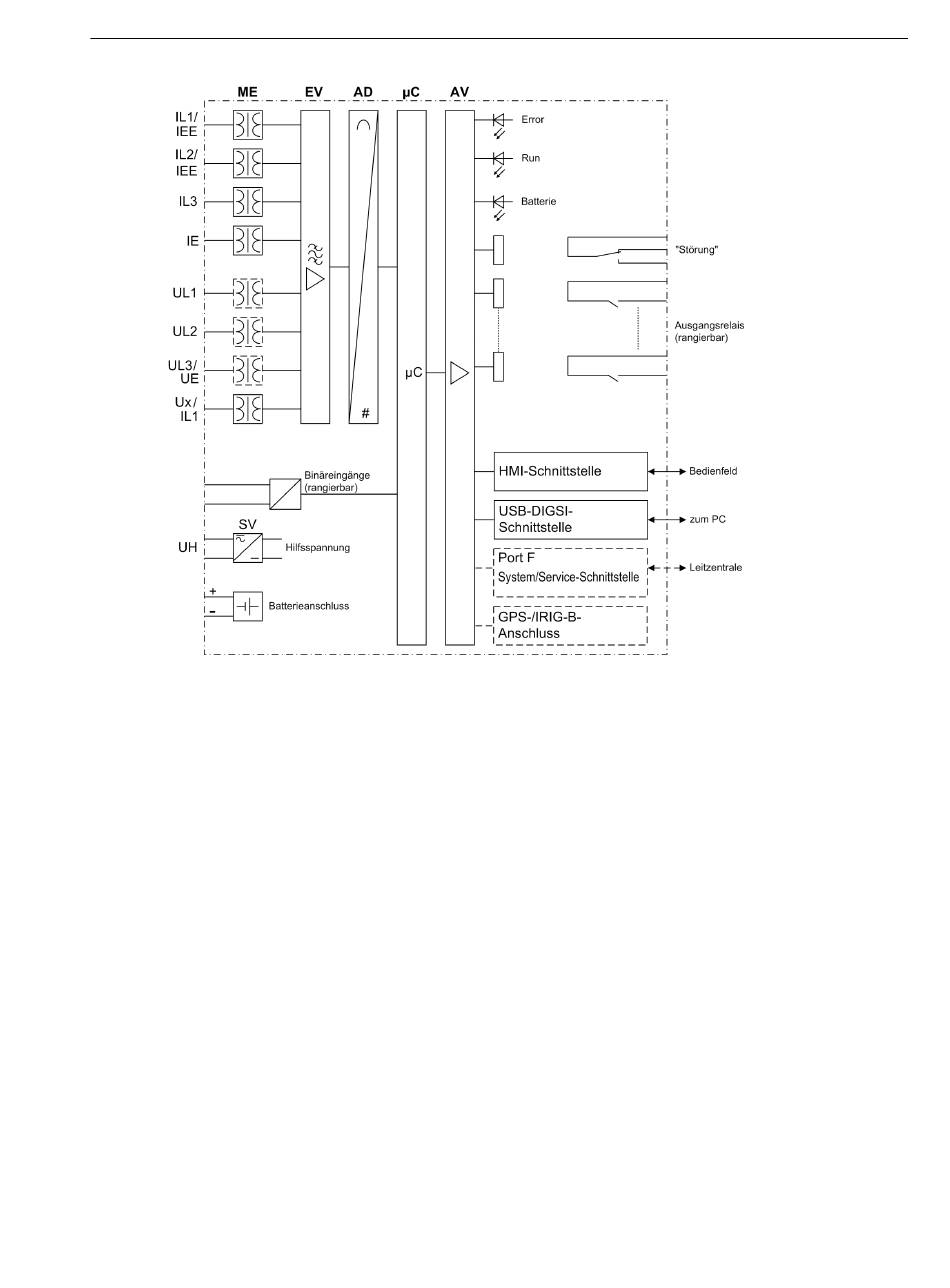

[dw_7sc80-hw-struktur, 1, de_DE]
Bild 1-1
Mikrocomputersystem
Im Mikrocomputersystem (μC) werden neben der Verarbeitung der Messwerte die eigentlichen Schutz- und
Steuerfunktionen ausgeführt. Hierzu gehören insbesondere:
•
Filterung und Aufbereitung der Messgrößen
•
Ständige Überwachung der Messgrößen
•
Überwachung der Anregebedingungen für die einzelnen Schutzfunktionen
•
Abfrage von Grenzwerten und Zeitabläufen
•
Steuerung von Signalen für die logischen Funktionen
•
Ausgabe von Steuerbefehlen für Schaltmittel
•
Aufzeichnung von Meldungen, Störfalldaten und Störwerten für die Fehleranalyse
•
Verwaltung des Betriebssystems und zugehöriger Funktionen, wie Datenaufzeichnung, Echtzeituhr,
Kommunikation, Schnittstellen etc.
•
Verteilung der Informationen über Ausgangsverstärker (AV)
Binärein- und -ausgänge
Das Computersystem erhält externe Informationen über die Ein-/Ausgabe-Bausteine (Ein- und Ausgänge). Das
Computersystem erhält Informationen aus der Anlage (z.B. Fernrückstellung) oder von externen Geräten (z.B.
Blockierbefehle). Diese Ausgänge sind vor allem Auslösebefehle an Leistungsschalter und Signale für die Fern-
signalisierung wichtiger Ereignisse und Zustände.
SIPROTEC Compact, 7SC80, Handbuch
E50417-G1100-C486-B2, Ausgabe 09.2018
Hardwarestruktur Verteilnetzschutz 7SC80
Einführung
1.1 Gesamtfunktion
23
