Bild 2-64
AD-Wandlerüberwachung
Die digitalisierten Abtastwerte werden hinsichtlich ihrer Plausibilität überwacht. Kommt es zu unplausiblen
Ergebnissen, wird die Meldung 181
keiner Überfunktion kommt. Weiterhin wird ein Störschrieb angelegt, um den internen Fehler aufzuzeichnen.
2.12.1.3 Software-Überwachung
Watchdog
Zur kontinuierlichen Überwachung der Programmabläufe ist eine Zeitüberwachung in der Hardware (Hard-
ware–Watchdog) vorgesehen, die bei Ausfall des Prozessors oder einem außer Tritt geratenen Programm
abläuft und das Zurücksetzen des Prozessorsystems mit komplettem Wiederanlauf auslöst.
Ein weiterer Software–Watchdog sorgt dafür, dass Fehler bei der Verarbeitung der Programme entdeckt
werden. Dieser löst ebenfalls ein Rücksetzen des Prozessors aus.
Sofern ein solcher Fehler durch den Wiederanlauf nicht behoben ist, wird ein weiterer Wiederanlaufversuch
gestartet. Nach dreimaligem erfolglosem Wiederanlauf innerhalb 30 s nimmt sich der Schutz selbsttätig außer
Betrieb und die rote LED „Störung" leuchtet auf. Das Bereitschaftsrelais fällt ab und meldet mit seinem Ruhe-
kontakt „Gerätestörung".
Offset-Überwachung
Mit dieser Überwachung werden alle Datenkanäle im Ringspeicher durch Einsatz von Offset-Filtern auf fehler-
hafte Offset-Bildung der Analog-Digital-Wandler und der analogen Eingangspfade überprüft. Durch den
Einsatz von Gleichspannungsfiltern werden eventuelle Offset-Fehler erkannt und die zugehörigen Abtastwerte
bis zu einer bestimmten Grenze korrigiert. Wird diese überschritten, so wird eine Meldung abgesetzt (191
Stör. Offset ), die in die Warn-Sammelmeldung (Meldung 160) einfließt. Da erhöhte Offset-Werte die
Messungen beeinträchtigen, empfehlen wir, das Gerät bei einem dauerhaften Auftreten dieser Meldung zur
Behebung des Fehlers an das Herstellerwerk einzusenden.
2.12.1.4 Überwachung der Wandlerkreise
Unterbrechungen oder Kurzschlüsse in den Sekundärkreisen der Strom- und Spannungswandler sowie Fehler
in den Anschlüssen (wichtig bei Inbetriebnahme!) werden vom Gerät weitgehend erkannt und gemeldet.
Hierzu werden die Messgrößen im Hintergrund zyklisch überprüft, solange kein Störfall läuft.
Stromsymmetrie
Im fehlerfreien Netzbetrieb ist von einer Symmetrie der Eingangsströme auszugehen. Diese Symmetrie wird
im Gerät durch die Messwertüberwachung kontrolliert. Dabei wird der kleinste Leiterstrom in Relation zum
größten gesetzt. Unsymmetrie wird erkannt, wenn | Ιmin | / | Ιmax | < SYM.FAK. I, solange Ιmax >
SYM.IGRENZ.
SIPROTEC Compact, 7SC80, Handbuch
E50417-G1100-C486-B2, Ausgabe 09.2018

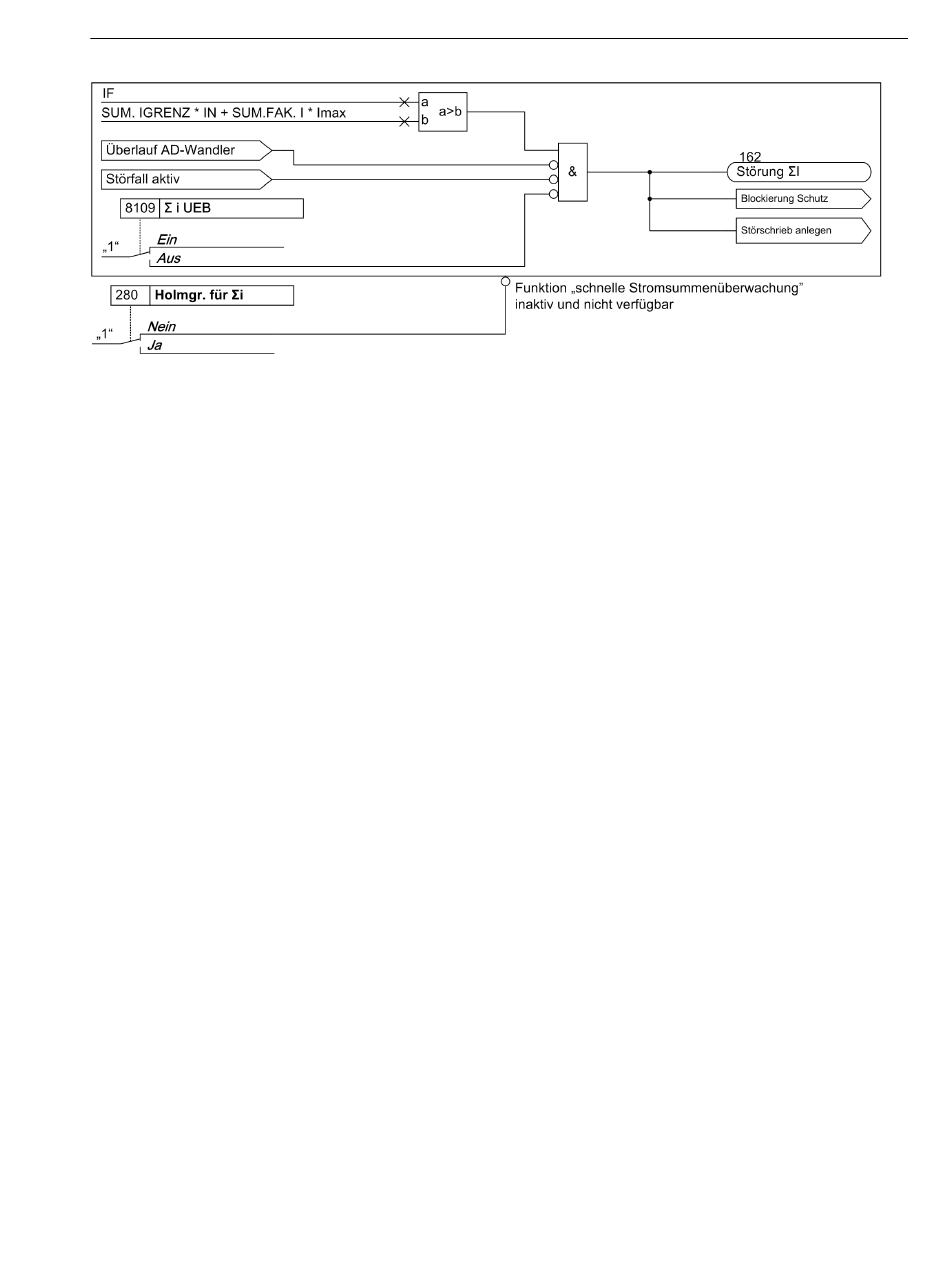

Logikdiagramm der schnellen Stromsummenüberwachung
Störung Messw. abgesetzt. Der Schutz wird blockiert, damit es zu
